Фрезерний верстат з ЧПУ алюмінієва рама SV/S 1300х1270мм

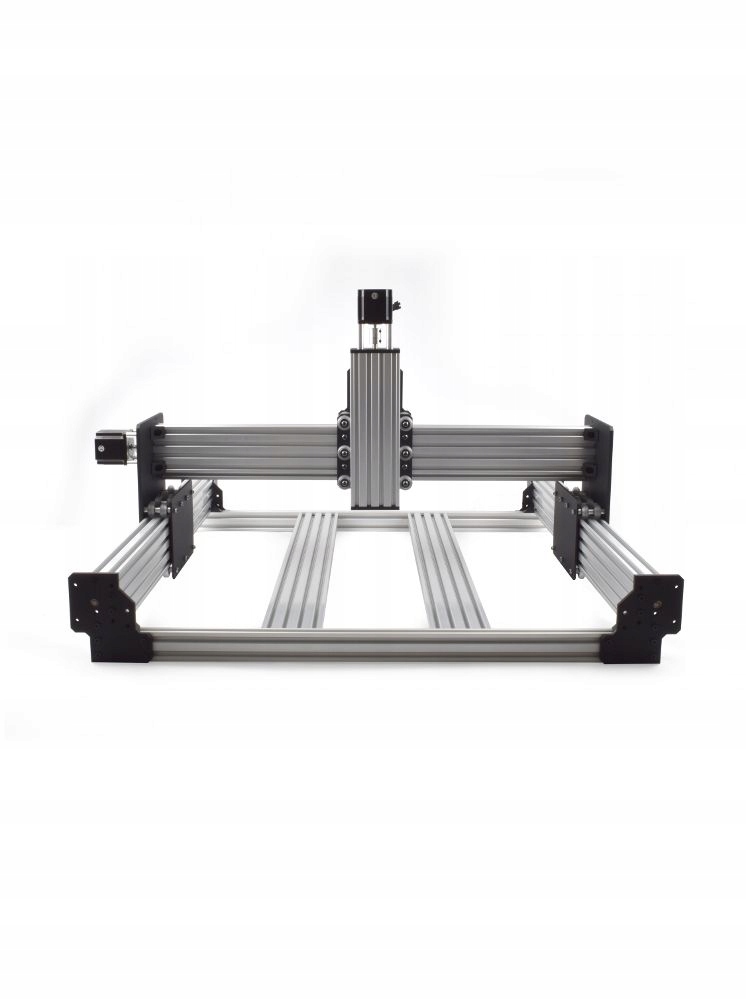

Фрезерный станок с ЧПУ SV/S 1300x1270 мм Комплект (алюминиевый каркас) WorkBee

Состав комплекта и технические данные:

• Размеры машины (X Y): 1500x1500 мм.
• Рабочая зона (X Y Z): 1300х1270х90мм
• Повторяемость: +/- 0,05-0,10 мм.
• Алюминиевые профили V-Slot и C-Beam, нарезанные до соответствующего размера, необходимые для сборки конструктивной части всего каркаса.
• Соединители
• Крепёжные пластины из алюминия
• Винты и гайки
• Шайбы и элементы проставки
• Подшипники
• Трапецеидальные винты для осей X, Y, Z
• Трапецеидальные гайки для осей X, Y, Z
• Комплектация Ролики серии Xtreme, изготовленные из сверхтвердого поликарбоната.
• Эксцентриковые втулки
• Безлюфтовые гибкие муфты
• 4 шаговых двигателя НЕМА23

Элементы, необходимые для работы всего набора:

• Материнская плата, обеспечивающая управление станком с помощью программного обеспечения UCCNC, Mach3, Mach4.
• Контроллеры шаговых двигателей< /li>
• Источник питания
• Кабели
• Направляющие кабеля
• Концевые выключатели или датчики

Дополнительные возможности расширения комплекта:

• Модули фрезерования и гравировки
• Модуль автоматической смены инструмента
• Четвертый осевой модуль
• Лазерный модуль (для резки и гравировки)
• Измерительный модуль
• Модуль 3D-печати
• Модули, предназначенные для резки (сопротивления) проволока, нож из спеченного твердого сплава)
• Ванна для мокрого фрезерования
• Программное обеспечение ЧПУ
• Другие модули, расширяющие функциональность
• Крепление инструмента 43 мм
• Держатель инструмента 52 мм
• Держатель инструмента 65 мм
• Держатель инструмента 71 мм
• Адаптер инструмента 43/20 мм (Proxxon)
• Инструмент переходник 43/19 х 2 мм (Dremel)
• Контроллер MPG (дистанционное управление)

SV/S Kit CNC Milling — это система WorkBee с ЧПУ. Этот комплект был разработан компанией Ooznest и является кульминацией всего их опыта. В течение двух лет компания совершенствовала конструкцию и вносила конструктивные изменения, благодаря которым представила систему WorkBee CNC с повышенной жесткостью и механической прочностью при максимальном использовании системы V-Slot. Эти системы можно свободно комбинировать, расширять и настраивать — единственное ограничение — наше воображение!

С помощью системы можно построить любое устройство с числовым программным управлением, например:

• Фрезерный станок с ЧПУ
• Режуще-гравировальный плоттер с ЧПУ< /li>
• Лазерный плоттер
• 3D-принтер
• Маркировочная машина
• Режущий плоттер
• Термический плоттер - резистивная проволока
>
• Пирограф - выжигатель по дереву
• Автоматическая система сканирования
• Автоматическая система нанесения клея.
• Автоматическая система самосварки стальных элементов и т.д.
• Автоматизированная система для самосварки TIG.
• Любая автоматизированная система, использующая направляющие, шаговые двигатели, исполнительные механизмы, датчики и т.д.

Мы предлагаем системы WorkBee с ЧПУ с размерами

Конструктивные размеры (внешние)       Размеры рабочего стола

500 ммx750 мм:                                  300x520 мм

750x750 мм:                                  550x520 мм

750x1000 мм:                               550x770 мм

1000x1000 мм:                          800x770 мм

1000x1500 мм:     800x1270mm

1500 ммх1500 мм: 1300x1270mm

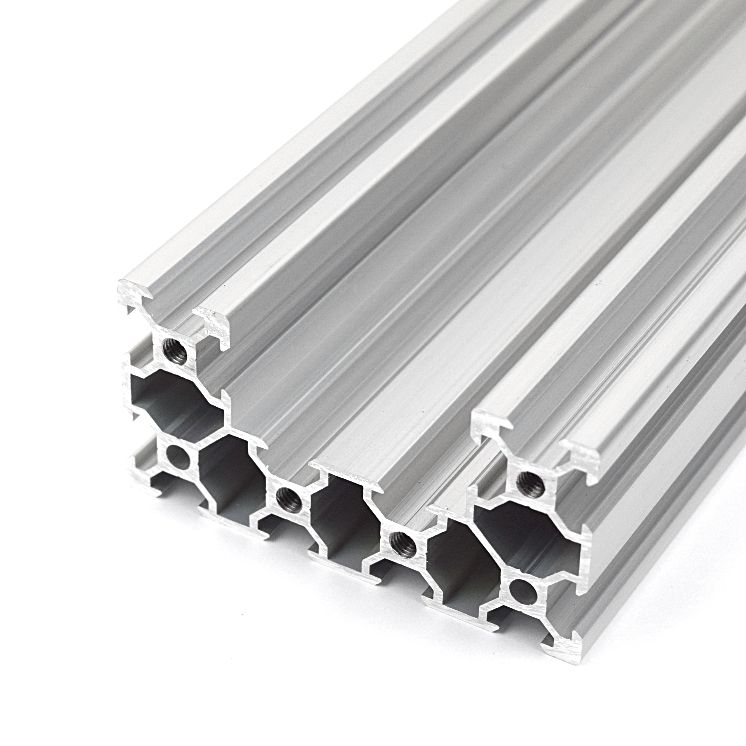

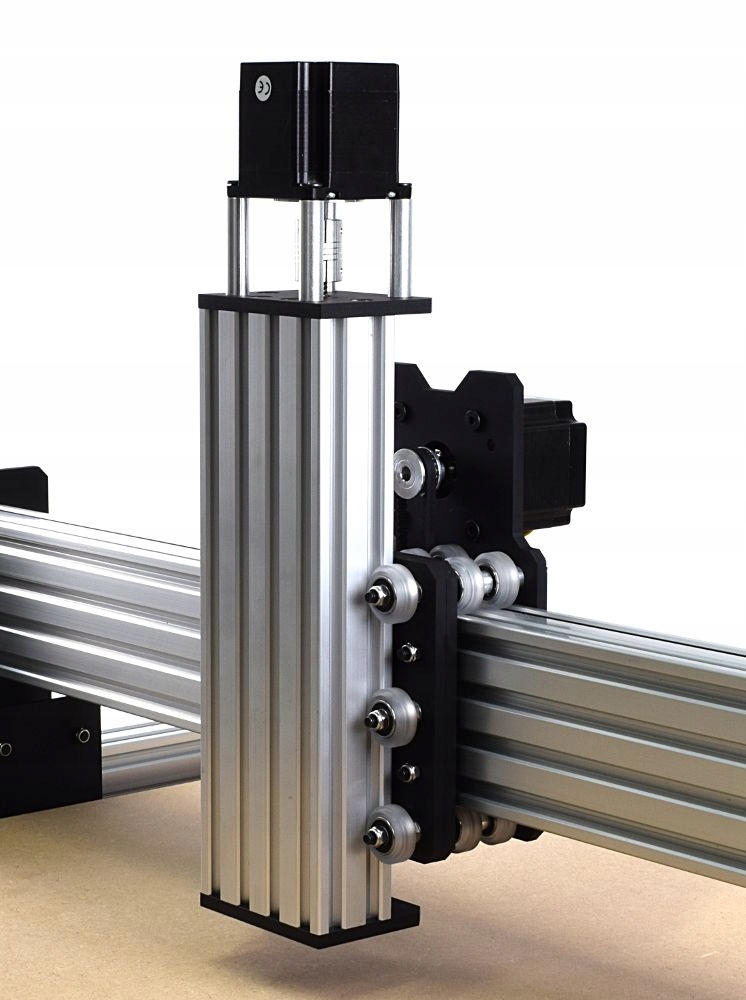

Система ЧПУ WorkBee использует уникальную систему C-Beam®. Это специально разработанный алюминиевый профиль С-образной формы размером 40 x 80 мм, позволяющий использовать все доступные детали и аксессуары серии V-Slot. Профиль C-Beam® точно изготовлен и прост в установке, а также дает нам неограниченные возможности по расширению складного комплекта. Его самым большим преимуществом является возможность скрыть систему привода от загрязнения во время фрезерования. При работе системы привода трапециевидные гайки и трапециевидный винт работают во внутренней части охватывающего их профиля, образуя букву С. Использование системы C-Beam® в проекте CNC WorkBee обеспечило дополнительную стабильность, долговечность и максимальная функциональность.

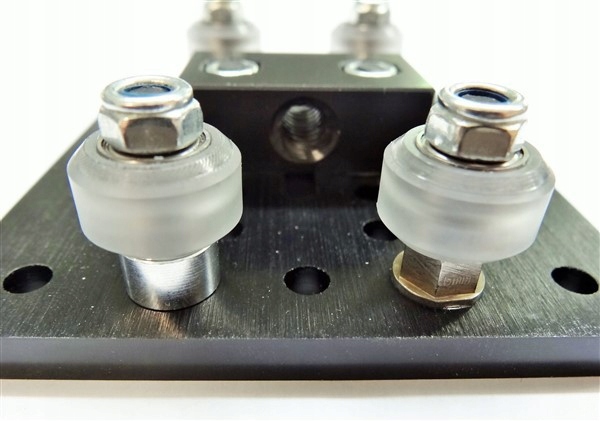

Системе WorkBee CNC используются ролики с маркировкой Xtreme. Они изготовлены из сверхтвердого поликарбоната, что уменьшает сжатие колес и минимизирует износ. Серия Xtreme была специально разработана для использования во фрезерных станках и устройствах, которые должны работать с более высокими нагрузками, сохраняя при этом повышенную жесткость. Благодаря использованию в нашем наборе роликов серии Xtreme мы получаем устройство, которое может работать тяжелее, а вся машина приобрела большую жесткость.

Примечание: Если это так Необходимо смазывать ролики из поликарбоната, мы используем только силикон. НЕ используйте синтетические масла, предназначенные для смазки.

Технические характеристики:

Xtreme Solid V Wheel

Твердость по Роквеллу: M75

Прочность на сжатие: 86 МПа

Наружный диаметр: 23,90

Внутренний диаметр: 15,974 +/- 0,026

Толщина: 10.23

Поликарбонат

Цвет: Прозрачный

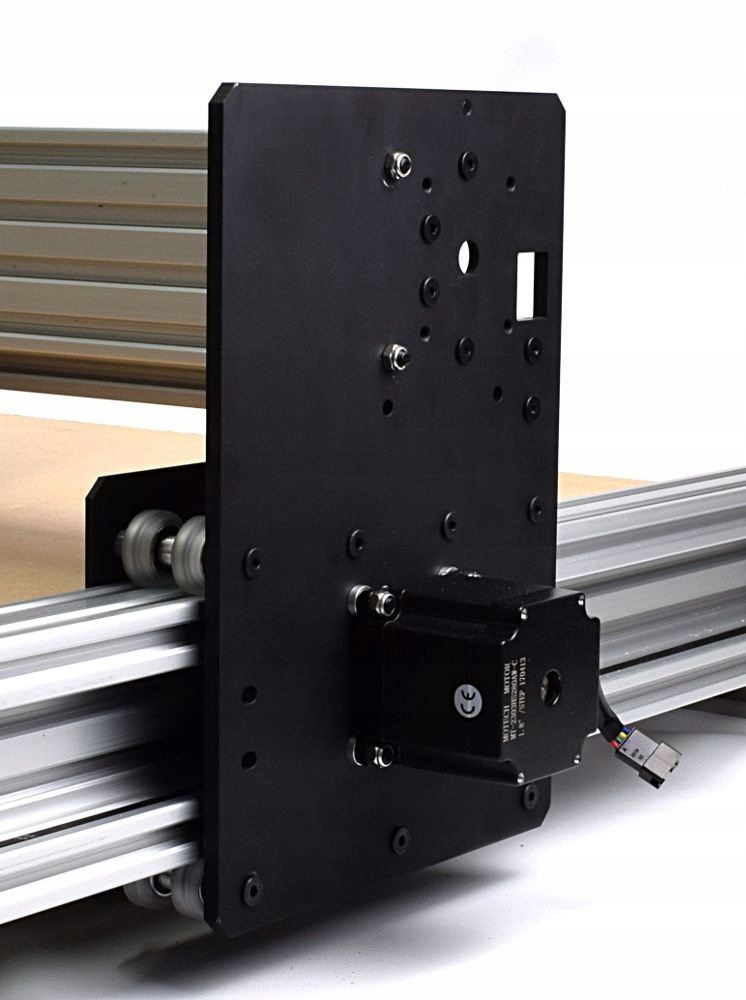

Основные монтажные пластины в нашем наборе изготовлены из алюминия толщиной 6 мм, а вспомогательные пластины — из алюминия толщиной 3 мм. Комплект монтажных пластин, используемый в системе WorkBee CNC, был специально разработан с нуля и тщательно продуман с точки зрения функциональности, удобства использования и сборки.

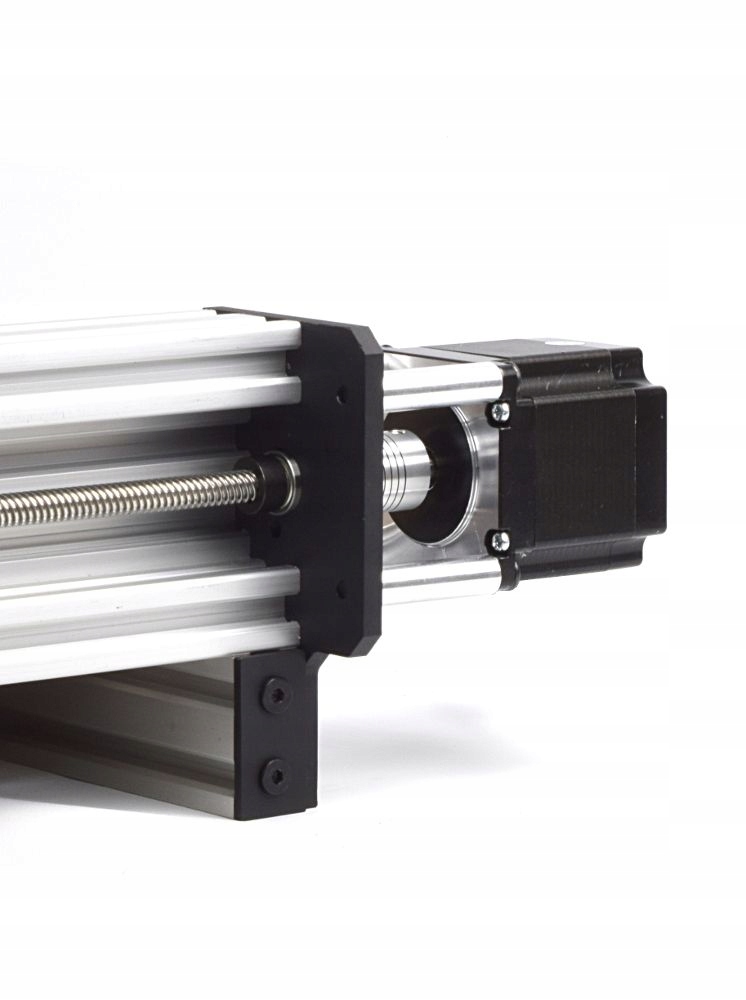

В комплект входит полная система привода, включающая шаговые двигатели NEMA 23, трапециевидные винты и гайки, а также беззазорные гибкие муфты.

Технические характеристики шагового двигателя NEMA 23

Шаговой двигатель NEMA 23 двигатель с крутящим моментом 5 кг, идеально подходит для машин, требующих дополнительного крутящего момента.

Технические параметры

• Решение: 200 шагов/об (1,8°)
• Номинальное напряжение: 3,36 В
• Потребляемый ток на катушку: 2,8 А
• Удерживающий момент 12,8 кг*см ( 1,26 Нм)
• Выводы: биполярные (четырехпроводные)
• Диаметр вала: 6,35 мм (1/4 дюйм)
• Стандарт: NEMA 23
• Размеры: 56,4 x 56,4 x 56 мм (без вала)

Система ЧПУ WorkBee Комплект предназначен для самостоятельной сборки. Для облегчения работы при сборке набора подготовлена ​​инструкция по сборке на английском языке. Каждый этап сборки подробно описан и снабжен техническим чертежом или фотографией, что делает установку очень простой и приятной даже для людей, не владеющих английским языком. Руководство подготовлено для станков 500х750мм, 750х750мм, 750х1000мм, 1000х1000мм, 1000х1500мм, 1500х1500мм. Руководство носит исключительно иллюстративный характер, и указанные в нем конструктивные и механические элементы могут отличаться от поставляемых комплектов в зависимости от размеров выбранных машин.

Наше предложение включает в себя все структурные, механические, электронные, электрические и программные элементы, необходимые для запуска и расширения любой системы.

Рабочая высота по оси Z

Машины Workbee допускают диапазон перемещения по оси Z до максимум 90 мм. Однако это не максимальная рабочая высота оси Z, она зависит от толщины рабочего стола (и того, как мы устанавливаем строительные профили под столом), длины фрезы, толщины обрабатываемого материала

Эти значения являются ориентировочными, поскольку конструкцию можно изменить для получения большей глубины резания. Помните, что значения по умолчанию позволяют поддерживать оптимальную жесткость оси Z по отношению к обрабатываемому материалу, что отражается на качестве обработки.

Электроника и программное обеспечение

Для управления работой станка необходима управляющая электроника ЧПУ, которая позволит подключить контроллеры шаговых двигателей, концевые выключатели, источник питания и возможно, инвертор, реле и т. д., кроме того, нужно помнить об управляющем ПО (например, MACH3, UCCNC), которое отвечает за управление и связь между компьютером и станком.

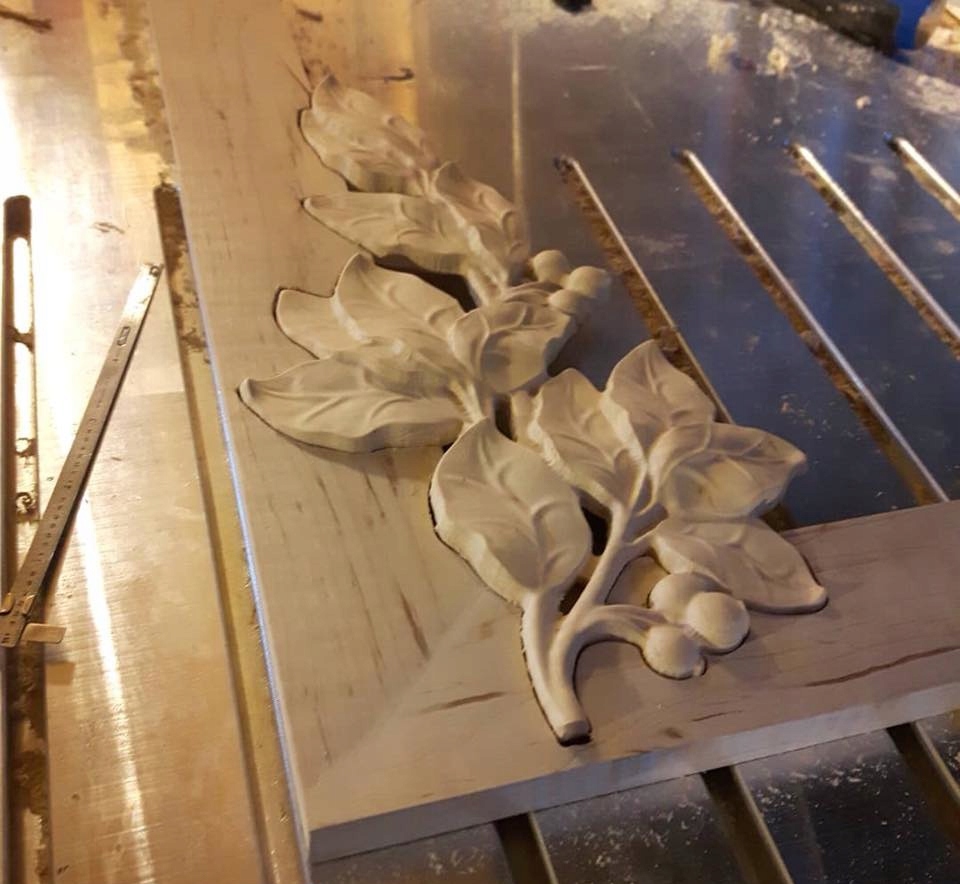

Возможность обработки

Станки OX, благодаря жесткой и продуманной конструкции, позволяют обрабатывать:

• дерево ( фанера, МДФ, HPL, твердая древесина» и т. д.)
• пластмассы (оргстекло, ПВХ, поликарбонат, стекло и углеродное волокно и т. д.)
• алюминий, медь, латунь, коричневый
• другие материалы после использования дополнительных аксессуаров (кожи, фетра, ткани и т. д.)
