ФРЕЗЕРНЫЙ СТАНОК С ЧПУ 2030 ATC 4 AXIS

Двигатели переменного тока YASKAWA SERVO (отметьте)

используются для привода мощных станков, обеспечивают соответствующее ускорение и скорость в отдельных направлениях.

УВЕЛИЧЕНИЕ ШАЛКИ, ОСИ Z ДО 300 мм

Фрезерный станок с новым ПО.

Управление станком осуществляется с помощью ЯПОНСКОГО ( не китайский) промышленный контроллер с клавиатурой и ЖК-дисплеем

В цену включен НДС 23%.

--------- --- ----------------------------------------------- --- ----------------------------------

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Рабочая площадь: 2100x3300
• Конструкция: Конструкция откатных ворот выполнена из чугуна, что обеспечивает невероятную жесткость, очень хорошо поглощает вибрации во время обработки.
• Приводы: Гибридные серводвигатели переменного тока Yaskawa
• Таблица: гибридные< /li>
• Мощность шпинделя: 9 кВт
• Шпиндель: HQD с воздушным охлаждением
• Обороты шпинделя : от 6000 до 24000 об/мин.
• Электропитание: 400 В, сжатый воздух мин. 8 бар
• Точность повторного позиционирования: 0,01 мм
• Ось Z300 мм
• Линейный подшипник: трапециевидные рельсы, каретки Hiwin
• Материал крепления: вакуумный, гибридный
• Насос: вакуумный 7,5 кВт, 4 независимых вакуумных секции.
• Размеры: 4360x3060x2700 мм.
• Вес: 2050 кг.
• Пневматическая ножка для извлечения
• Линейный магазин на 8 инструментов
• Прецизионный датчик
• Защитные крышки
• Обучение и установка устройства

ВНИМАНИЕ!

Машина оснащена функцией запоминания последнего пути G-кода. В случае сбоя или перерыва в подаче электроэнергии он начинает работать с последней точки без потери времени и материала.

Предлагаемый плоттер представляет собой прецизионную машину, основанную на комплектующих мировых производителей. Благодаря используемой технологии мы можем позиционировать себя как одного из лидеров польского рынка.

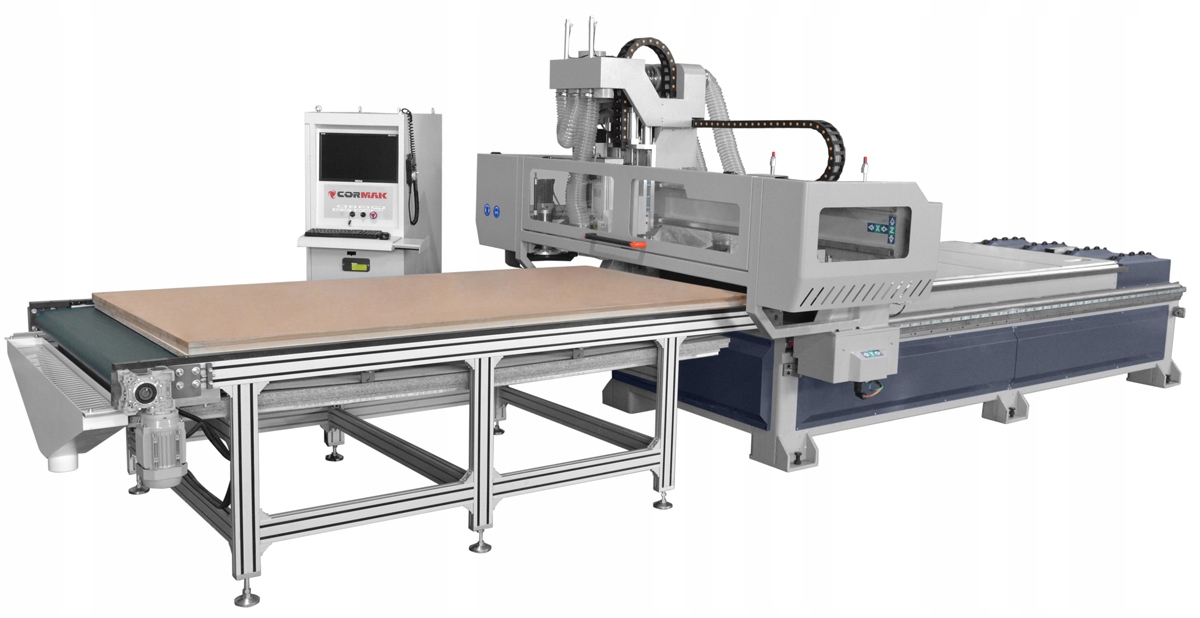

Фрезерный плоттер с ЧПУ CORMAK C2030 ATC предназначен для обработки и раскроя деревянных материалов, ДСП, МДФ, OSB, фанеры, ПВХ, оргстекла и дибонд пластиков.

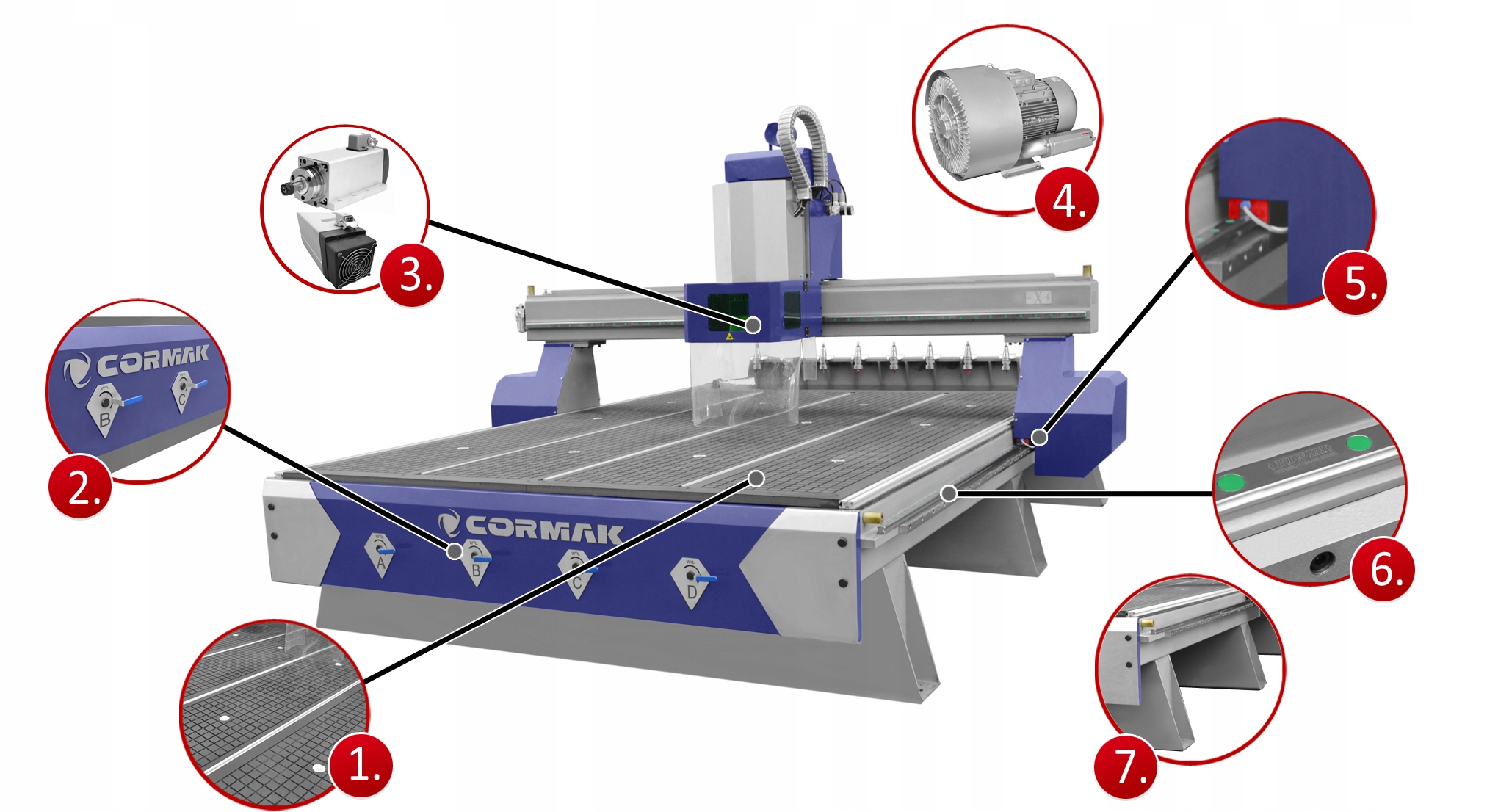

1. Рабочий стол

• Рабочий стол выполнен в гибридной технологии,
• Имеет пазы, позволяющие ТАКЖЕ вручную зажимать материал размерами 2000 х 3000 мм,
• Секционный стол с четырьмя независимыми вакуумными секциями с насосом мощностью 7,5 кВт!

2. Регулировка вакуумных секций стола

3. Шпиндель HQD

• Бесщеточный шпиндель высокого класса с очень высокой мощностью 9 кВт
• Дополнительно оснащен инновационной системой воздушного, а не жидкостного охлаждения!
• В конструкции шпинделя используются высококачественные картриджные подшипники, которые работают очень тихо и гарантируют повышенный срок службы.
• Диапазон скоростей шпинделя составляет от 4500 до 24 000 об/мин.

4 .Вакуумный насос

• Вакуумный насос - 7,5 кВт (до 440 мбар)
• 4 независимых вакуумных секции

5 . и 6. Привод

• СЕРВОдвигатели, используемые для привода мощных станков, обеспечивают соответствующее ускорение и скорость в определенных направлениях.
• Оси X и Y управляются полосами. отмеченные пользователями высококачественные шестерни, обеспечивающие высокую долговечность и точность.
• Ось Z приводится в движение высококачественной шариковой винтовой парой.
• Все оси перемещаются по рельсовым направляющим.
• li>
• Машина оснащена датчиком высоты привода.
• Привод ворот на зубчатых лентах, линейные роликовые направляющие.
• Линейные подшипники: трапециевидные рельсы, тележки Hiwin.

7 . Конструкция

• Конструкция откатных ворот изготовлена ​​из чугуна, который обеспечивает невероятную жесткость и очень хорошо поглощает вибрации, возникающие во время обработки.
• Жесткая конструкция стола, изготовленная из высокопрочного -качественные материалы. В процессе производства он подвергается термической обработке.
• Свободный доступ к машине, позволяющий управлять машиной одному оператору.

Инструментальный магазин

Инструментальный держатель Гильза ISO30 ER32

Инструментальный магазин 8 позиций,

Датчик измерения высоты инструмента,

В комплект входят держатели ISO32 и втулки для крепления инструментов размерами 1/2", 4мм, 8мм, 10мм

Для автоматический При смене инструмента необходимо подключить компрессор

Программное обеспечение:

• Машина поддерживает последнюю версию программного обеспечения CAD/CAM.
• Программное обеспечение позволяет быстро и легко проектировать элементы, которые затем можно запрограммировать, преобразуются в так называемые G-код. Также возможен импорт готовых файлов из других программ.

Двигатели переменного тока YASKAWA SERVO (отметьте )

используются для высокой мощности -мощные станки, обеспечивающие соответствующие ускорения и скорости в определенных направлениях.

Фрезерный станок с новым программным обеспечением.

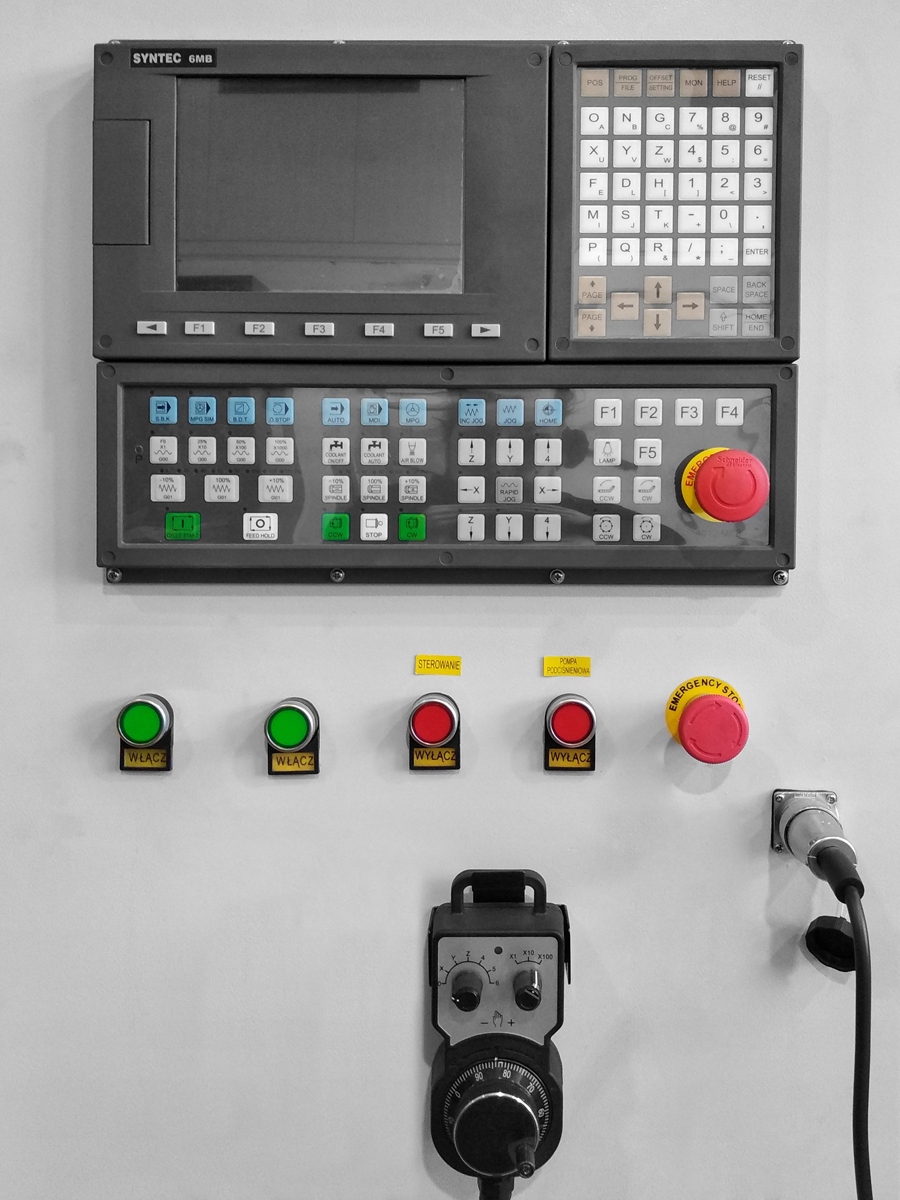

Станок управляется с помощью ЯПОНСКОГО (не китайского) промышленного контроллера с манипулятором и ЖК-дисплеем

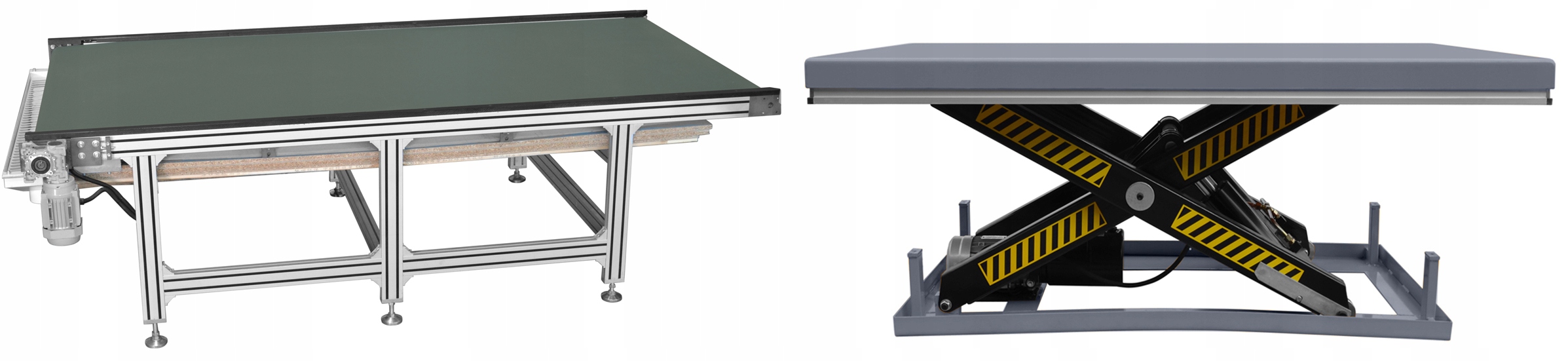

Опционально доступны:

• стол для кормления
• приемный стол
• защитные барьеры
