Генератор функций HDG3012B 2 x 15 МГц, двухканальный ЖК-дисплей TFT 4,3 дюйма, 300 Мвыб/с

Функциональный генератор HDG3012B 2 x 15 МГц

HDG3000B представляет собой серию двухканальных функциональных генераторов, работающих на основе прямого синтеза частот DDS. Благодаря этому мы имеем генератор функций с двумя независимыми выходными каналами CH1 и CH2. Генераторы HDG3000B характеризуются хорошими выходными параметрами и функциональностью, предлагаемыми по очень привлекательной цене. Как и положено функциональному генератору,он позволяет генерировать основные сигналы, такие как: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, пилообразный сигнал и сигнал произвольной формы. Кроме того, генератор обеспечивает ЧМ-частотную или AM-амплитудную модуляцию выходного сигнала, а также PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM.

Произвольный курс — это курс, который мы можем определить и нарисовать самостоятельно. Два независимых выхода генератора позволяют нам, например, формировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,55 В. Однако при этом мы можем генерировать на выходе CH2 сигнал другой формы: например, квадрат с частотой 1,54 МГц и амплитудой 1,31 В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту.

Генератор HDG3000B будет колебаться между двумя установленными значениями частоты fd и fg в заданное пользователем время линейным или логарифмическим образом. Генераторы серии HDG3000 дополнительно имеют встроенный частотомер и измеритель частоты 80 МГц. Встроенный USB-интерфейс связи в генераторе функций и программное обеспечение для ПК для системы WIN позволяют контролировать ее работу, только повышает комфорт работы.

HDG3000B устанавливает генератор сигналов произвольной формы, генератор импульсов, генератор функций, генератор гармоник, частотомер — 5 функций в одном. Он использует технологию DDS (Direct Digital Synthesizer) и может генерировать стабильный, чистый и свободный от искажений выходной сигнал. Гуманизированный интерфейс и раскладка клавиатуры предоставляют пользователям необыкновенные возможности. Богатые интерфейсы конфигурации позволяют легко управлять прибором с помощью компьютера, предоставляя пользователям больше решений для измерений.

Технические данные:

• генератор функций HDG3012B 15 МГц производства Hantek
• двухканальный функциональный генератор

  ► генерация сигналов на основе цифрового синтеза частот DDS

• Каналы CH1 и CH2 могут генерировать независимые электрические сигналы

  ► возможность определения фазового сдвига между CH1 и CH2

  CH1 - аналоговый выход канала 1 - передняя панель

  CH2 - аналоговый выход канала 2 - передняя передняя панель

  CH1/FSK/Trig/Sync/Ext — задняя панель

  CH2/FSK/Trig/Sync/Ext — задняя панель

  10 МГц Вход/выход — задняя панель

  Счетчик 0–3,3 В — вход частотомера — задняя панель

• Длина памяти осциллограмм: 2Mpkt точек = 2 миллиона точек
• выборка: 300 Мвыб/с
• разрешение по вертикали: 16 бит
• управление функциями, параметры, суставы генератор

  ► ADJ - цифровой импульсный генератор для настройки параметров, функций

  ► цифровая клавиатура

  ► функциональные клавиши

• генератор, оснащенный большим цветной TFT ЖК-дисплей

  ► диагональ экрана 4,3 дюйма

• диапазон генерации синусоидального сигнала: от 0 до 15 МГц

  ► регулировка частоты с помощью разрешение (шаг): 0,000001 Гц = 1 мкГц

• формы генерируемых сигналов: формы сигналов: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, импульсы Лоренца, гауссовский белый шум,
• более 160 виды произвольных сигналов, такие как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссовский сигнал, полуположительный вектор, Лоренц, двухтональный многочастотный сигнал, текущее напряжение константа и т. д.
• модулированная — модуляция выходного сигнала

  ► богатая функция модуляции, поддержкаAM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWMи т. д.

• диапазон регулировки выходной амплитуды: от 2 мВ до 20 Вразмах

  ► Vpp = пик-пик от пика до пика

  ► Разрешение регулировки амплитуды: 1 мВ

• Регулировка коэффициента тупости: от 0,1% до 99,9%
• треугольник - регулировка наклона наклона: пилообразная волна
• функция развертки SWEEP

  ---> развертка по частоте

• встроенный частотомер и Частотомер до 80 МГц
• Интерфейсы связи:

  ► USB-хост

  ► USB-устройство

• корпус с возможностью работы в горизонтальном или под углом положении

В комплект входят:

• генератор функций HDG3012B
• сертификат заводской калибровки
• кабель BNC
• Кабель BNC-крокодил х2 шт.
• кабель питания
• Кабель USB
• оригинальная коробка

Отдельные функции программируемых функциональных генераторов HDG3000B от Hantek Qingdao

Генерация синусоидального сигнала частотой 15 МГц

для синусоидального сигнала:

► регулировка частоты диапазона: 1 мкГц ~ 15 МГц

► регулируемое смещение: смещение ±5 В

► регулируемая фаза: 0 – 360 °

Генерация прямоугольных сигналов 15 МГц

для прямоугольных сигналов:

► диапазон регулировки частоты: 1 мкГц ~ 15 МГц

► регулируемое смещение : смещение ±5 В

► регулируемая фаза: 0–360°

Генерация треугольного сигнала 2 МГц

для треугольного сигнала:

► диапазон регулировки частоты: 1 мкГц ~ 2 МГц

► регулируемое смещение : смещение ±5 В

► регулируемая фаза: 0–360°

160 сигналов произвольной формы

экспоненциальный подъем, экспоненциальный спад, сигнал ЭКГ, гауссовский, полувекторный, лоренцевский, многочастотный двухтональный, напряжение постоянного тока и многое другое 160 видов произвольных сигналов.

Модуляция выходного сигнала

Богатые функции модуляции, поддержка AM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK , OSK и PWM и т. д.

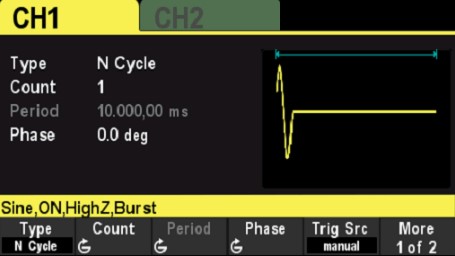

Пакеты пакетных выходных сигналов

Поддерживает управление пакетным выходным сигналом с помощью внутренних, ручных или внешних источников запуска. Поддерживаются три типа импульсов, включая многоцикловые, бесконечные и стробированные.

Встроенный частотомер 80 МГц

Прибор может измерять частоту, период, рабочий цикл, ширину положительного и отрицательного импульса и другие параметры внешнего входного сигнала.

Таблица со сравнением технических параметров функциональных генераторов серии Hantek HDG3000B во вложении во вкладке дополнительной информации внизу аукциона.
