Функциональный генератор сигналов XR2206 с корпусом 5 ОДж

Функция:

1. [Высокая точность] Этот генератор сигналов имеет высокую точность и может генерировать синусоидальные, треугольные и прямоугольные волны.

2. [Регулируемый диапазон частот] Диапазон частот регулируется, с пятизначным разрешением, что может удовлетворить ваши различные потребности.

3. [Прочный материал] Функциональный генератор сигналов изготовлен из печатной платы и материала ABS, который долговечен, вы можете собрать его самостоятельно и получать удовольствие.

4. [Компонент со сквозным отверстием] Все компоненты являются сквозными, количество компонентов небольшое, их легко собирать и легко отлаживать.

5. [Широкое применение] широко используется во многих ситуациях, например, инженерами, техниками, фабриками, любителями DIY, любителями электроники и т. д.

Спецификация:

• Тип изделия: генератор сигналов
• Модель: XR2206
• Материал: печатная плата + ABS
• Входное напряжение: 9–12 В постоянного тока

Как использовать:

• Сварочная установка:

1. Компоненты основаны на принципе «от низкого к высокому», то есть первый тип низкочастотных сварочных компонентов, таких как конденсаторы, резисторы, диоды и т. д., привариваются к передней панели

2. Сварка гнезд микросхем, клеммных колодок и, наконец, розеток питания, регулируемых потенциометров

• 3. Используйте диагональные кусачки, чтобы обрезать контакты как можно короче.
• Этапы отладки:
• 1 После того, как вы закончите пайку микросхемы XR 2206, обратите внимание на направление микросхемы и вставьте микросхему, которая может быть повреждена.
• 2. Проверьте правильность микросхемы и при необходимости исправьте ее.

3. Подключите источник питания. Блок питания представляет собой порт 5,5 x 2,1 с отрицательным внутри. На напряжение питания 9-12В. Форма сигнала может быть нестабильной, если оно превышает 12 В

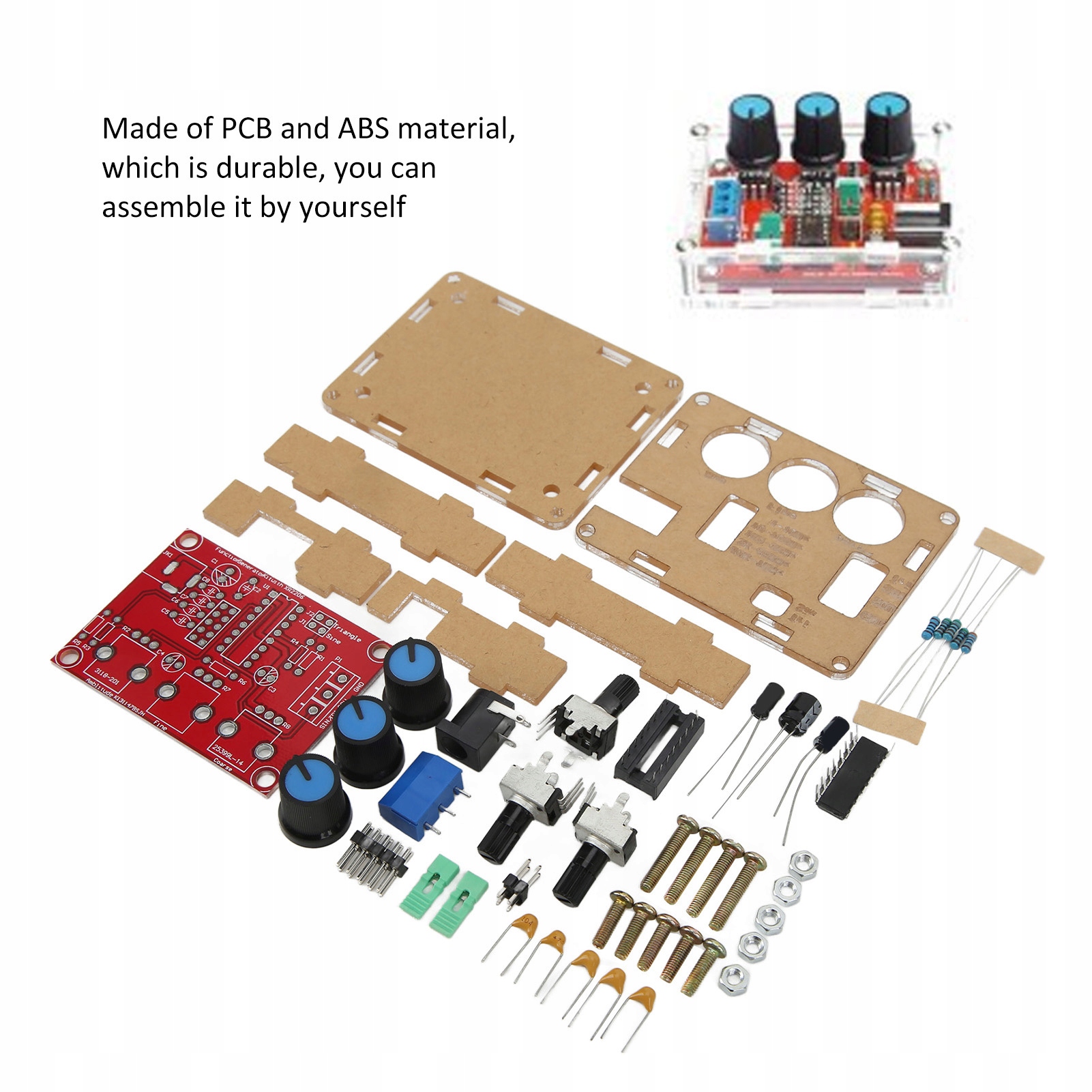

Список упаковки:

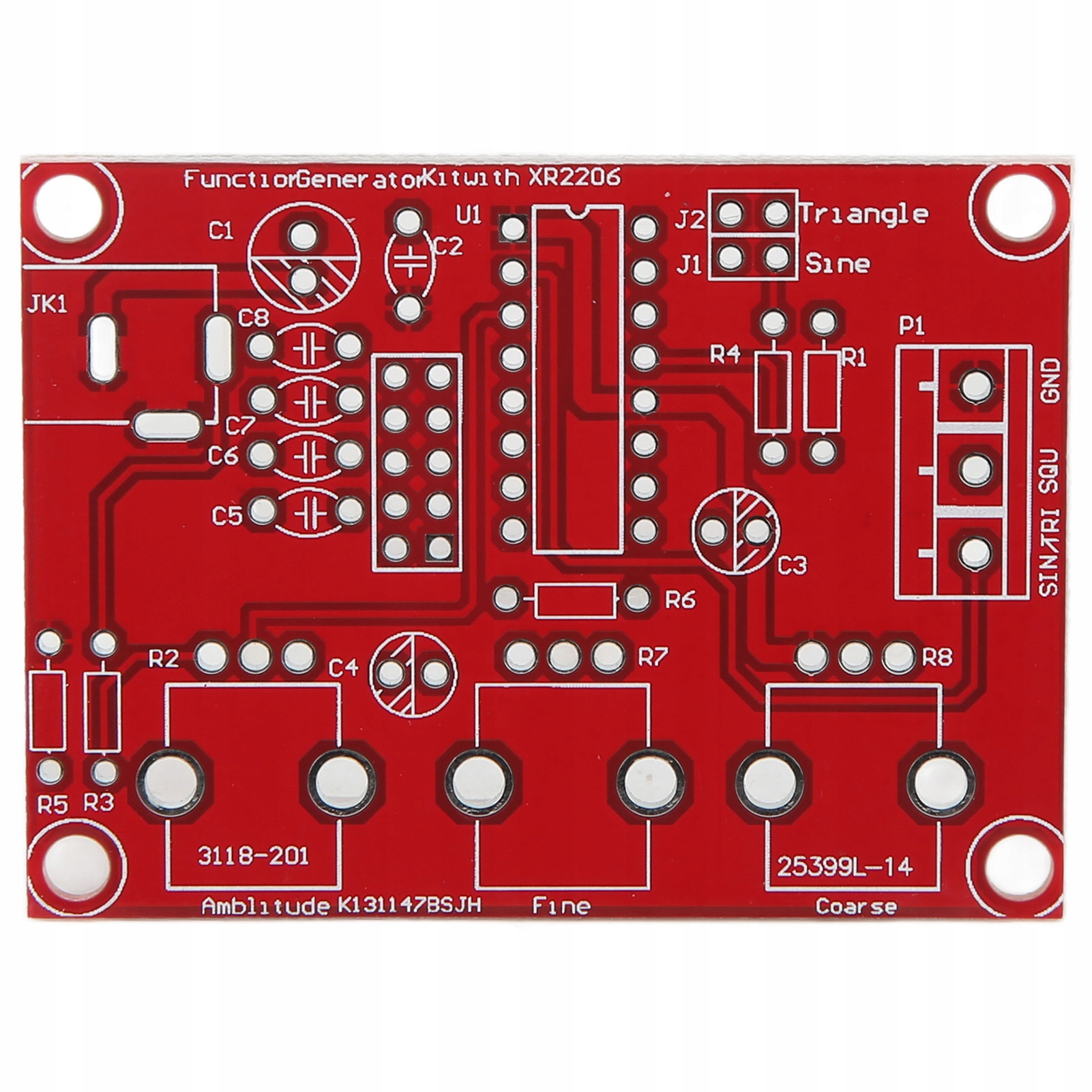

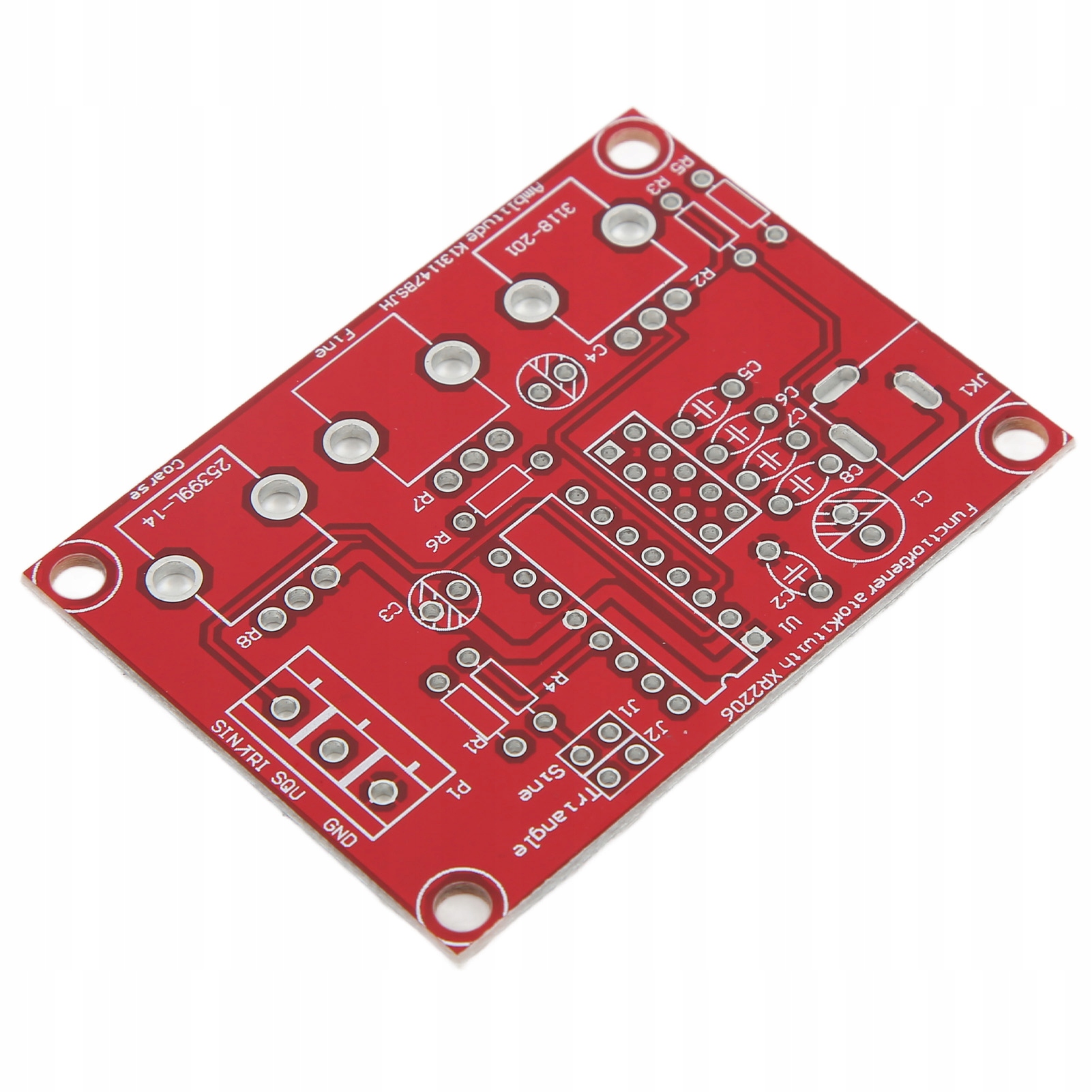

• 1 печатная плата
• 27 электронных компонентов
• 6 деталей корпуса
• 9 винтов
• 5 гаек
• 1 руководство
