Гайка фланцевая М8 - комплект 100 шт.

Гайка с размером отверстия М8, с прорезным фланцем, обеспечивающим более эффективное крепление элементов крепления фотоэлектрической панели. Изготовлен из нержавеющей стали А2 в соответствии со стандартом DIN 6923.

Изделие приспособлено для крепления конструктивных элементов к фотоэлектрическим панелям, используемым, в частности, для крепления монтажных реек на адаптерах, потолочных креплениях или треугольных кронштейнах. Гайку следует использовать для винтов М8 (шестигранных или Т-образных).

Спецификация:

• Символ: NK8
• Размер отверстия: M8
• Внутренний диаметр: 8 мм
• Материал: нержавеющая сталь A2-70
• Стандарт: DIN 6923
• Количество в наборе: 100

Применение

Правильный монтаж фотоэлектрических панелей на крыше требует использования ряда близко подобранных элементов.

Монтажные элементы фотоэлектрических панелей различаются в зависимости от крыши, на которой они устанавливаются. должны быть установлены. Причем в случае скатных крыш элементы подбираются еще и по типу кровельного покрытия.

Представленный продукт можно использовать для создания следующих монтажных конструкций:

• Для плоской крыши
• Для скатной крыши – металлочерепица, битумная черепица
• Для скатной крыши – керамическая черепица
• Для скатной крыши – однотонная черепица.
• Для скатной крыши – листовой металл, скрепленный стоячим фальцем.

Конструкция плоской крыши

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше.

Для достижения достаточно высокого выхода электрической энергии фотоэлектрические панели необходимо монтировать под углом относительно угла падения солнечных лучей. В польских условиях оптимальный угол установки солнечных панелей составляет примерно 30°, что в случае плоских крыш обуславливает необходимость использования специальных несущих конструкций.

При планировании установки фотоэлектрических панелей на плоской крыше, Помимо максимизации выработки электроэнергии, следует учитывать также такие аспекты, как, среди прочего: правильная защита конструкции от порывов ветра, несущая способность крыши, количество панелей.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Низкий треугольный кронштейн TD-30
• Винт с двойной резьбой DG10-200/250
• Соединитель профиля L-12
• Средний хомут KS-1
• Концевой хомут КК-35
• Болт с шестигранной головкой М10-25 или М10-25 Т-образный болт
• Гайка с фланцем NK10
• Винт с внутренним шестигранником М8-25
• Квадратный ключ (гайка) WK8 или Подвижная шпонка с шариком WP8

Конструкция скатной крыши – металлочерепица, битумная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой металлочерепицей или битумной черепицей.

В случае монтаж фотоэлектрических панелей на покатой крыше. По соображениям безопасности невозможно установить фотоэлектрические панели под углом, отличным от ската крыши.

Черепичная кровля — один из самых популярных видов кровли в Польше. Установка фотоэлектрических панелей на покрытой им покатой крыше не представляет большой проблемы.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Винт с двойной резьбой DG10-200/250 с адаптером АМ-1
• Соединитель профиля L-12
• KS-средний зажим 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши – керамическая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую керамической черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, в целях безопасности нет необходимости устанавливать элементы под углом, отличным от ската крыши.

Установка фотоэлектрических панелей на крыше, покрытой керамической черепицей, требует использования дополнительный элемент, представляющий собой стандартный держатель черепицы, крепящийся к стропилам крыши. К кронштейнам прикручиваются монтажные профили, к которым в свою очередь крепятся панели.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм) .

• Монтажная рейка P4040-207
• Держатель черепицы T1
• Соединитель профиля L-12
• KS-1 средний зажим
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
li>
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

Конструкция для скатной крыши – однотонная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую простой черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, из соображений безопасности невозможна установка ячеек под углом, отличным от ската крыши.

При установке фотоэлектрических панелей на наклонную крышу, покрытую простой черепицей, используются дополнительные кронштейны, адаптированные к этому типу кровли. Они крепятся к стропилам крыши после снятия верхнего слоя черепицы, а монтажные рейки крепятся к кронштейнам.

Необходимые элементы монтажной конструкции:

Пример для панель со стандартной высотой рамы (35мм).

• Монтажная планка P4040-207
• Держатель карпового удилища К1
• Соединитель профиля L-12
• Средний зажим KS 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши – листовой металл со стоячим фальцем

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой листовым металлом со стоячим фальцем.

В случае монтаж фотоэлектрических панелей на скатной крыше, из соображений безопасности невозможно установить ячейки под углом, отличным от ската крыши.

Конструкция для монтажа фотоэлектрических панелей на крыше с металлическим листом, закрепленным с помощью шов крепится непосредственно к кровельному покрытию. Дополнительным элементом, используемым в этой системе, является так называемый держатель фальца.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• P4040-207 монтажная рейка
• Фальцевый держатель R1
• Соединитель профиля L-12
• Средний зажим KS-1
• Концевой зажим KK-35
• Концевой зажим KK-35
• Фальцевый держатель R1 li>
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ ( гайка) WK8 или Скользящая канавка с шариком WP8

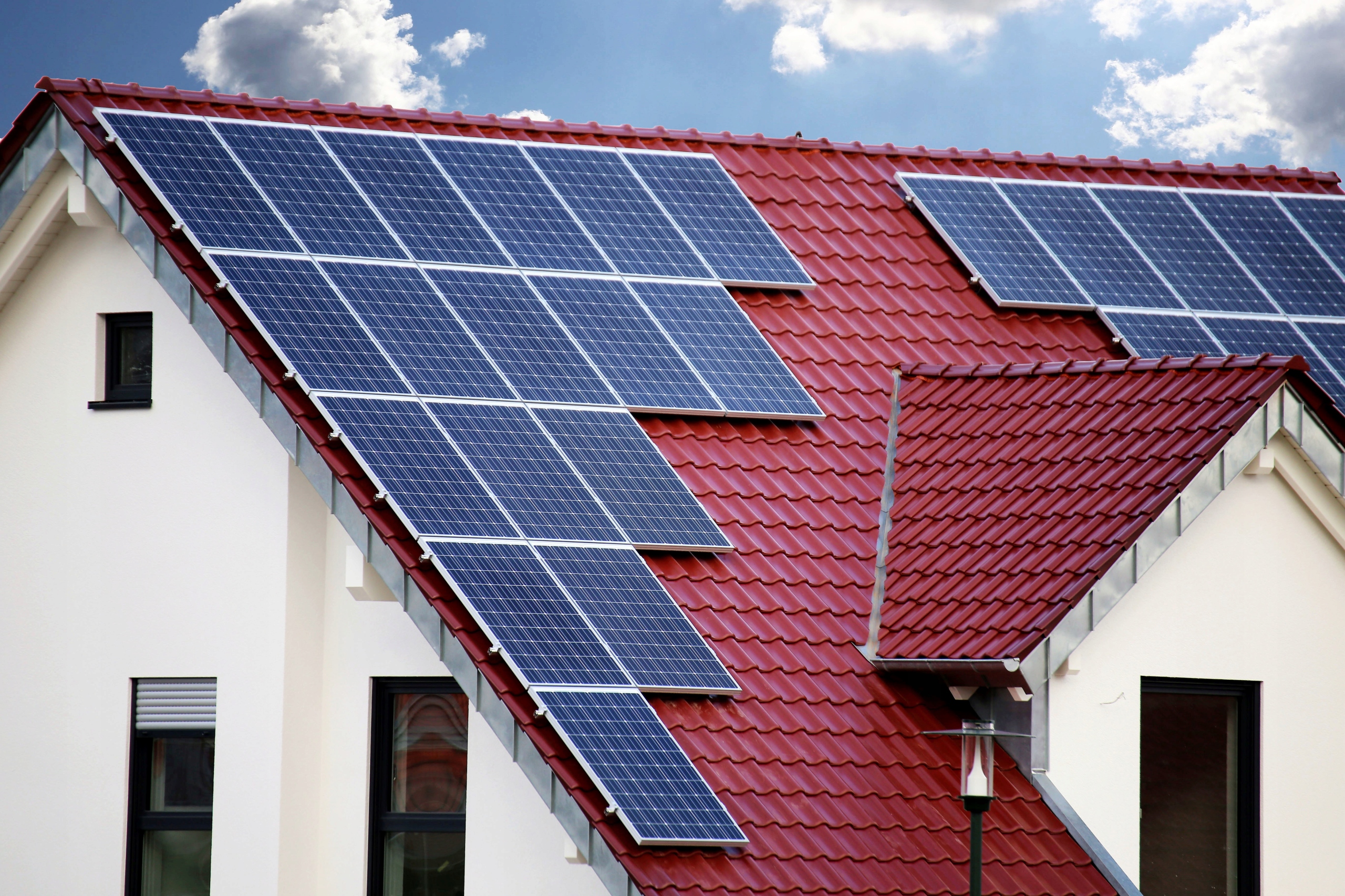

Пример использования:
