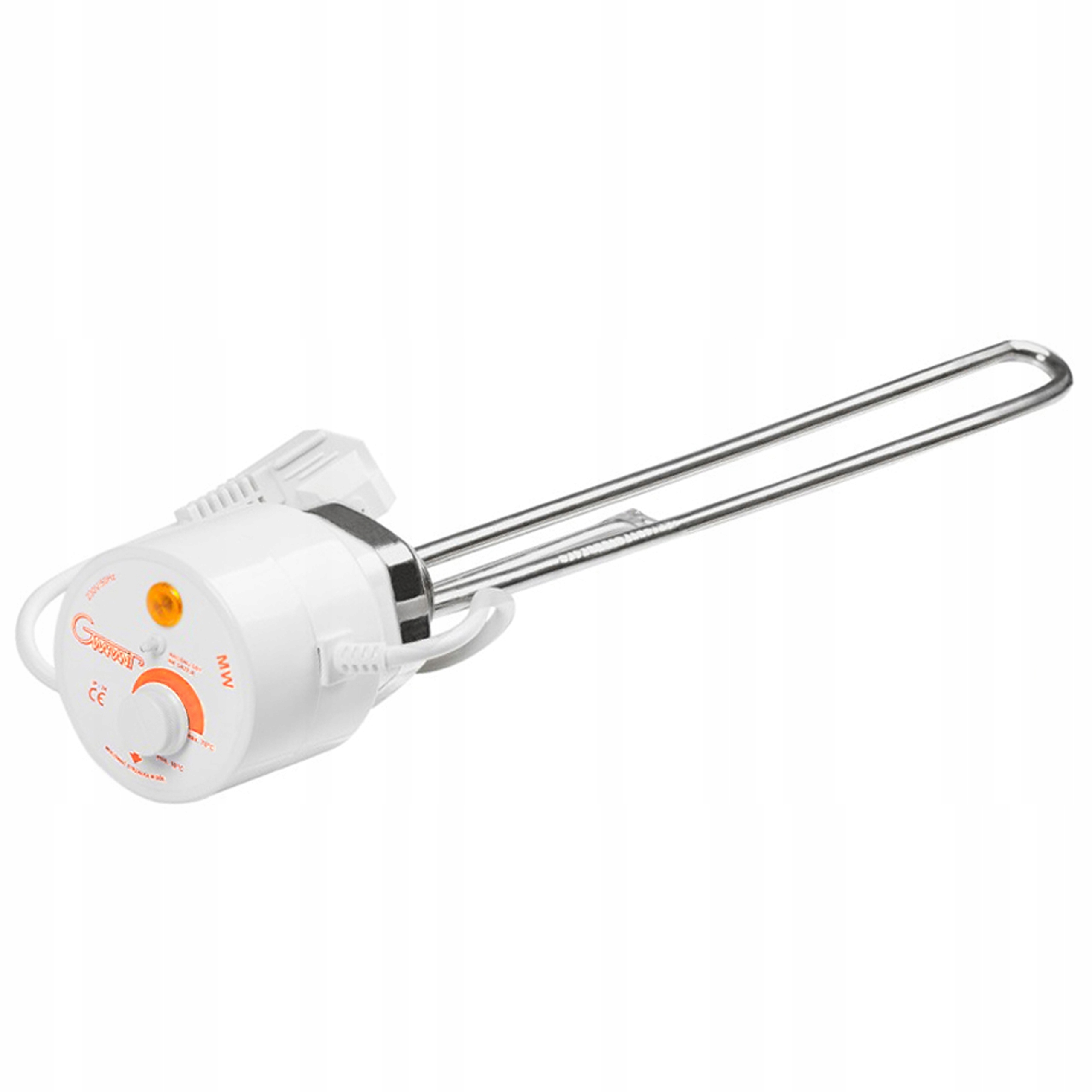

НАГРЕВАТЕЛЬ С ТЕРМОСТАТОМ GWARANT ДЛЯ КОТЛА, МОЩНОСТЬ 1500ВТ, РЕЗЬБА 5/4

Код продукта: 18617

• Польский продукт
• Высокое качество изготовления
• Термостат
• Резьба 5/4
• Мощность 1500 Вт
• Не подходит для резервуаров из нержавеющей стали

Применение

Нагревательный элемент MW150, MW200, MW250 и MW300 с терморегулятором, именуемый в дальнейшем электромодулем, применяется только для нагрева бытовой воды в водообменниках: котлах, термобанях, радиаторах или других устройствах. Практическое применение модуля – поддержка нагрева воды в отопительный сезон, например в котлах со змеевиком или для самостоятельного нагрева воды вне сезона.

Технические характеристики

Как установить электрический модуль?

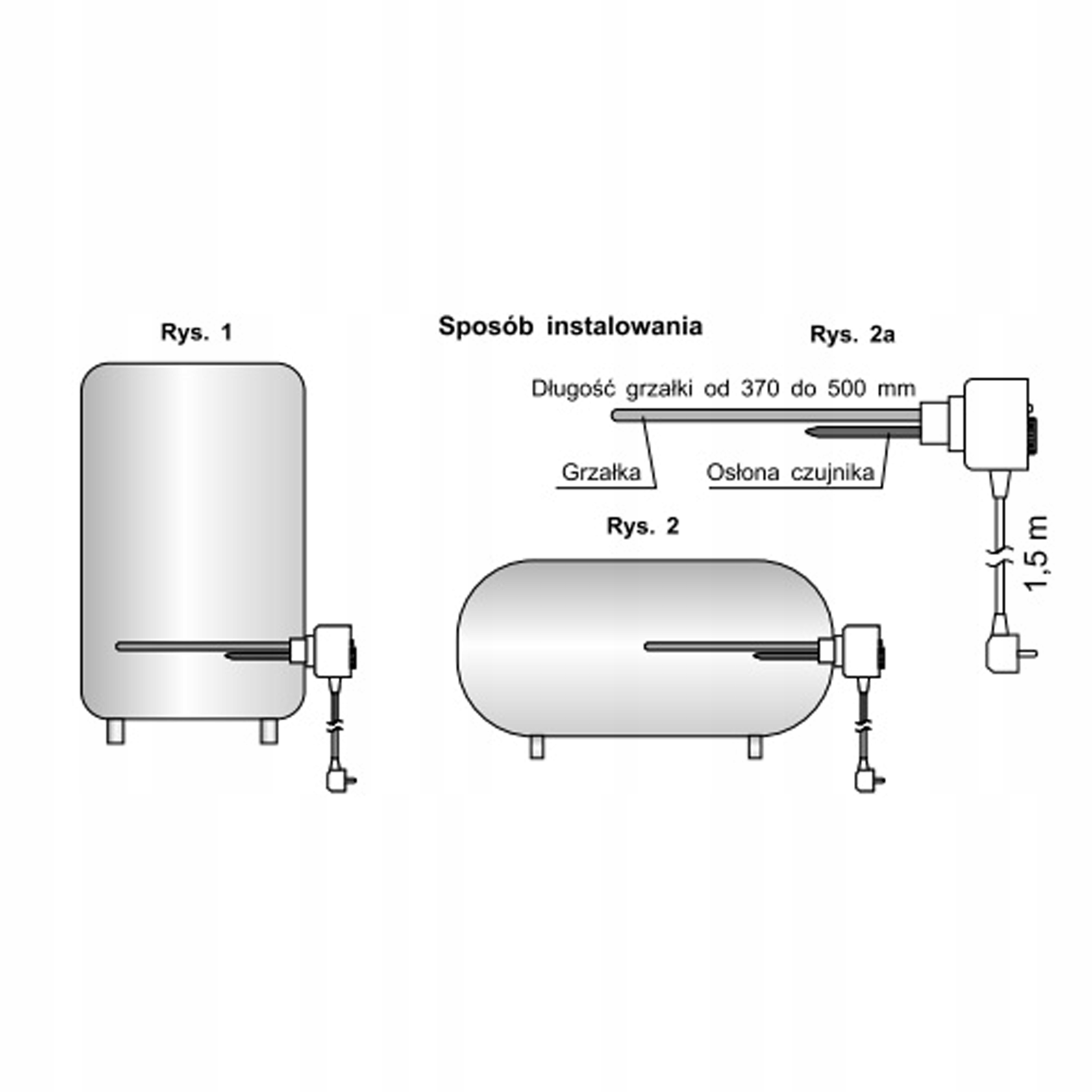

Электрический модуль (рис. 2а) следует устанавливать горизонтально как в вертикальных (рис. 1), так и в горизонтальных (рис. 2) теплообменниках, конструкция которых допускает подключение электрического модуля с резьбой 1,1/4", 1,1/2" и 1" и длиной 370 мм для MW150 и 430 мм для MW200, 460 мм для MW250 и 500 мм для MW300.

Правильность установки - горизонтально датчиком внизу - электрического модуля в теплообменниках, когда стрелка на этикетке направлена вниз (рис. 4).

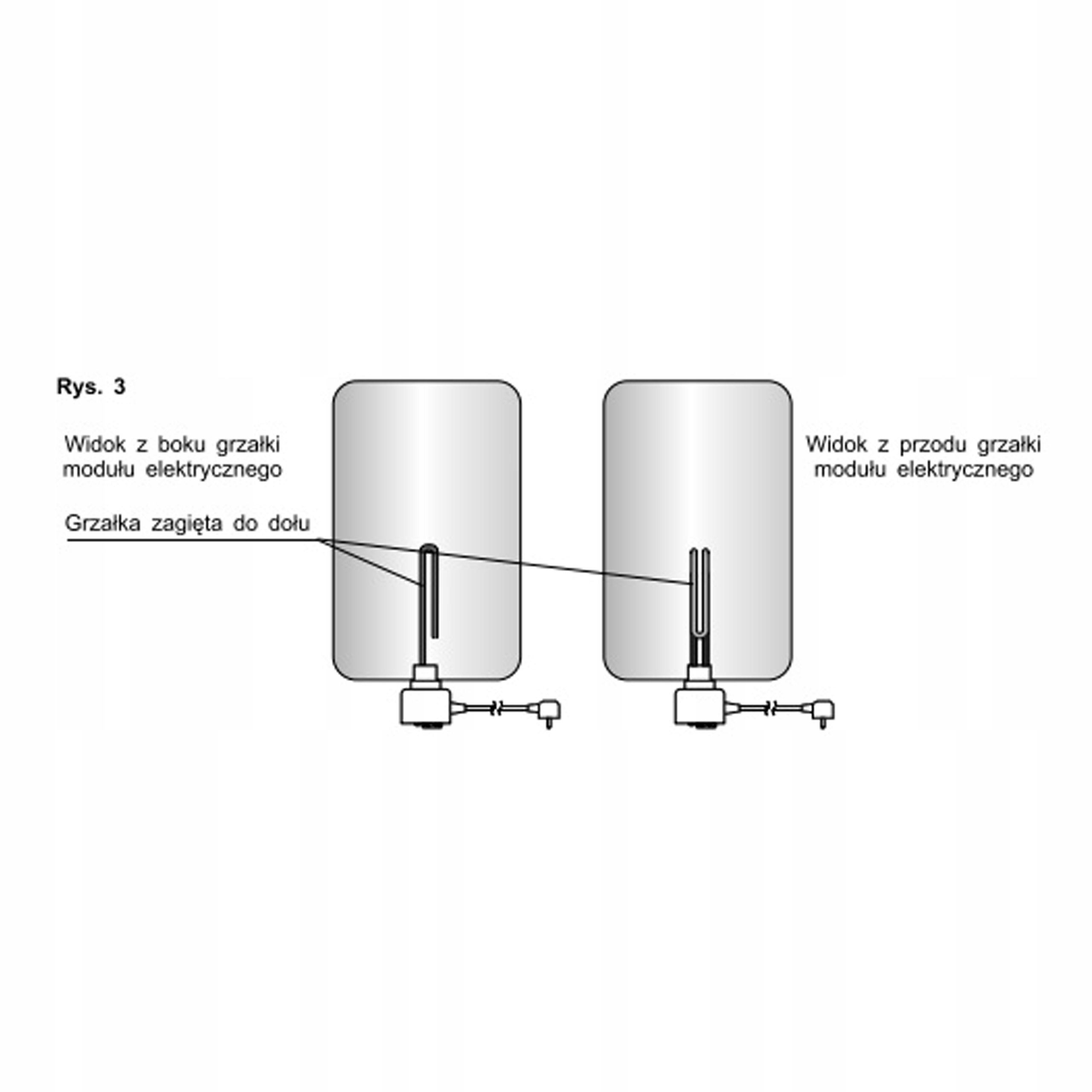

Для вертикальных теплообменников с ТЭНом, прикрученным вертикально снизу, используется только электрический модуль с ТЭНом, загнутым вниз, так называемый «П» (рис. 3)

Работа электрического модуля

Электрический модуль содержит электронагреватель, термостат с плавной регулировкой температуры и двухполюсный термовыключатель, защищающий от перегрева воды (свыше 90°С). Температура выбирается вручную с помощью ручки, расположенной на лицевой стороне (рис. 4) электрического модуля. Загорание над ручкой плавного регулирования температуры указывает на то, что обогреватель работает. Над ручкой также имеется кнопка термовыключателя.

Важно!

Поскольку электрический модуль имеет термовыключатель, защищающий от перегрева воды (свыше 90°С) (в процессе нагрева только ТЭНом), то категорически необходимо избегать перегрева воды от второго источника тепла (змеевика, подковы) выше 80°С. При этом сработает термовыключатель в электрическом модуле, который отключит модуль и защитит ТЭН от повреждения. Для включения электромодуля необходимо значительно снизить температуру воды в котле (ниже 60°С) и нажать кнопку термовыключателя (рис. 4).

Защита от поражения электрическим током Класс I. При повороте ручки температуры до упора влево электрический модуль не включается (примечание: температура окружающей среды выше 10°C). Чтобы полностью выключить его, выньте вилку из розетки (или, в версии с кулисным переключателем, установите ее в положение «0»).

Установка

При установке электрического модуля помните:

- Тщательно герметизируйте место установки фибровой прокладкой или другим доступным герметиком

- Не сгибайте обогреватель, не стучите по корпусу

- Затягивайте гаечным ключом (не по корпусу), удерживая сетевой кабель

- Наполните бак водой и проветрите установку

- w Во избежание коррозии обогревателя колпачок, после установки нагревательного модуля и заливки воды в котел прокачайте муфту (немного ослабьте ТЭН, чтобы дать воздуху выйти из муфты, в которой он установлен), затем проверьте герметичность резьбового соединения и при необходимости подтяните нагревательный модуль

- Вставьте вилку в розетку с заземленным защитным штырем

- Установите необходимую температуру с помощью ручки воды

- Для длительного срока службы и защиты ТЭНа необходимо использовать анод, например магний.

- При установке ТЭНа как в новый, так и в б/у котел необходим функциональный анод.

При обнаружении нарушений в работе электромодуля вынуть вилку из розетки, демонтировать модуль и доставить его продавцу или производителю.

Использование

- все работы, связанные с монтажом и демонтажем, следует выполнять после отключения питания

- запрещено использовать плавкие вставки с номиналом выше в сети более 16А

- не заливайте корпус электромодуля при его установке, так как это может вызвать короткое замыкание в электросистеме или поражение электрическим током

- не включайте его без воды (это может привести к перегреву нагревателя)

- не допускайте перегрева от второго источника тепла, например: от катушки, подковы выше 80°С

- штепсельная розетка всегда должна иметь функциональный защитный контакт и легко доступен

- не реже одного раза в год и после возможной неисправности следует проверять и при необходимости чистить вилку с защитным контактом

- при повреждении шнура питания его следует заменить специальным кабелем или сборкой, имеющейся у производителя

- если электрический модуль не будет использоваться в течение длительного времени, выключите его, вынув вилку из розетки

- повреждение нагревательного элемента из-за известкового налета не покрывается гарантией

Не использовать в резервуары из нержавеющей стали!

Техническое обслуживание

Все работы по техническому обслуживанию следует выполнять после отключения вилки из розетки. Не погружайте корпус обогревателя в воду, протирайте его только мягкой влажной тканью. Не используйте едкие или абразивные средства. Включите обогреватель снова после того, как он полностью высохнет.
