GASIK ЗАЩИТА RC РЕЛЕ ССР ВАРИСТОР
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 9424
Заказывая «GASIK ЗАЩИТА RC РЕЛЕ ССР ВАРИСТОР» данный товар из каталога «Контакторы и реле», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
APR0000055
ДОСТАТОЧНАЯ СИСТЕМА С ВАРИСТОРОМ
ДЛЯ ТИРИСТОРОВ И РЕЛЕ, например ТТР
В случае сильноточных цепей (AC/DC), особенно цепей с индуктивной нагрузкой всегда не забывайте использовать соответствующую защиту, варисторы (MOV) или RC-цепи, подключенные параллельно к выходным контактам реле, например, SSR, защищающие от нежелательных помех со стороны сети или приемника, например, скачков напряжения.
Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм.
Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение составляет 1,6 - 1,9 от номинального значения коммутируемого напряжения.
Пример схемы с защитой ниже.

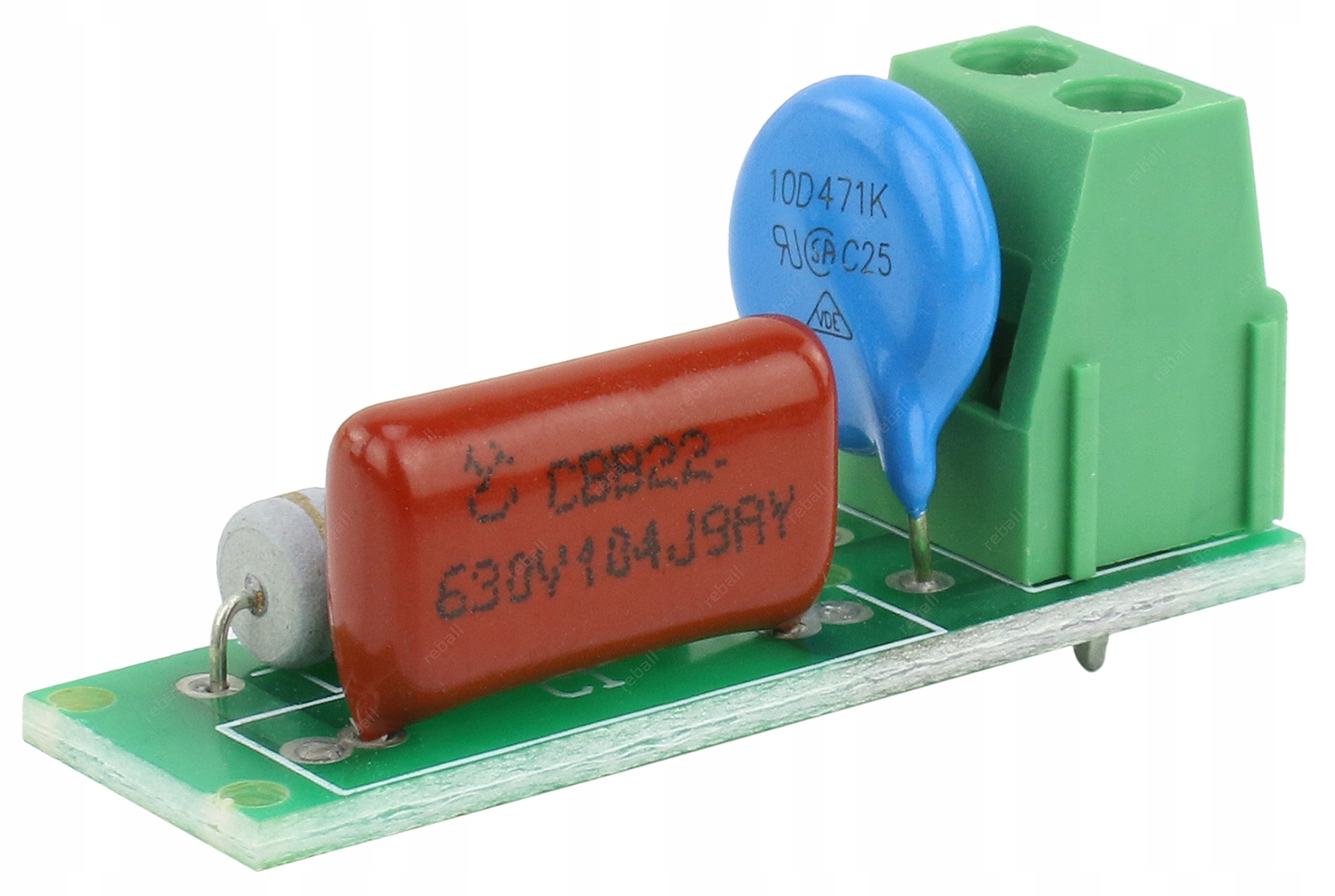

Технические данные:
- двусторонняя плата с металлизацией отверстий
- готовый модуль огнетушителя с R (100Ом), C (100нФ) ) схема) и варистор 10Д471К для защиты тиристора или реле, например ТТР
- для индуктивной нагрузки переменного/постоянного тока 5~400 В (например, двигателей)
- мощность ниже 1000 Вт
- цепь поглощения поглощает наведенную электродвижущую силу нагрузки
- варистор предотвращает чрезмерные колебания напряжения или тока
- ARk винтовой разъем для прикручивания проводов приемника сечением макс. 2,5мм2
- размеры печатной платы: 13х40мм
- подключаются параллельно контактам тиристора или твердотельного реле
