КОНТРОЛЛЕР ИРРИГАЦИИ

МОДЕЛЬ: GB6964C на 4 секции

Контроллер с возможностью орошения до 4 секций. Внутренняя модель. Большой, легко читаемый дисплей и ручка для легкой настройки. Макс. 4 запуска полива в день, по двум независимым программам: А и Б. Время полива для каждой секции устанавливается индивидуально от 1 до 240 минут.

Полив в выбранные дни недели, на заранее запрограммированное количество дней. Он работает с датчиком дождя и датчиком влажности почвы, которые можно приобрести на другом аукционе. Функция задержки запуска.

Источник питания: трансформатор 24 В (входит в комплект). Резервная память: 2 батарейки АА (не входят в комплект), сертификат CE.

Руководство по установке и эксплуатации:

ПРИМЕЧАНИЕ. Настоящее руководство пользователя применимо к двум контроллерам: 4-секционному и 8-секционному.

Контроллер предназначен для управления работой электромагнитных клапанов переменного тока напряжением 24 В в автоматическом или ручном режиме полива. Благодаря большой ручке вы можете легко устанавливать и изменять план полива. Четкий, высококонтрастный ЖК-дисплей облегчает считывание параметров. Основные области применения контроллера: орошение приусадебных и зеленых насаждений, небольших сельскохозяйственных и садовых плантаций, питомников. Контроллер можно устанавливать только внутри помещения (модель для помещения). Контроллер не предназначен для управления производственными процессами.

Терминология

В следующих инструкциях используются следующие термины:

Секция – одиночная цепь электромагнитного клапана, управляющая подключенными к ней спринклерами. Управление электромагнитным клапаном осуществляется путем подключения его кабелями к выходной цепи контроллера. В зависимости от версии устройства к контроллеру можно подключить максимум: 4 или 8 электромагнитных клапанов. каждый в отдельный контур. Отдельные разделы запускаются последовательно внутри данной программы после завершения работы предыдущего раздела.

Программа – создает схему орошения для одного или нескольких участков, сгруппированных по схожим потребностям в воде орошаемых площадей, напр. для выдвижных разбрызгивателей и капельных трубок. В состав контроллера входят две программы: А и Б.

Начало полива — время начала полива для данной программы или раздела.

Продолжительность полива — продолжительность полива данной программы или участка.

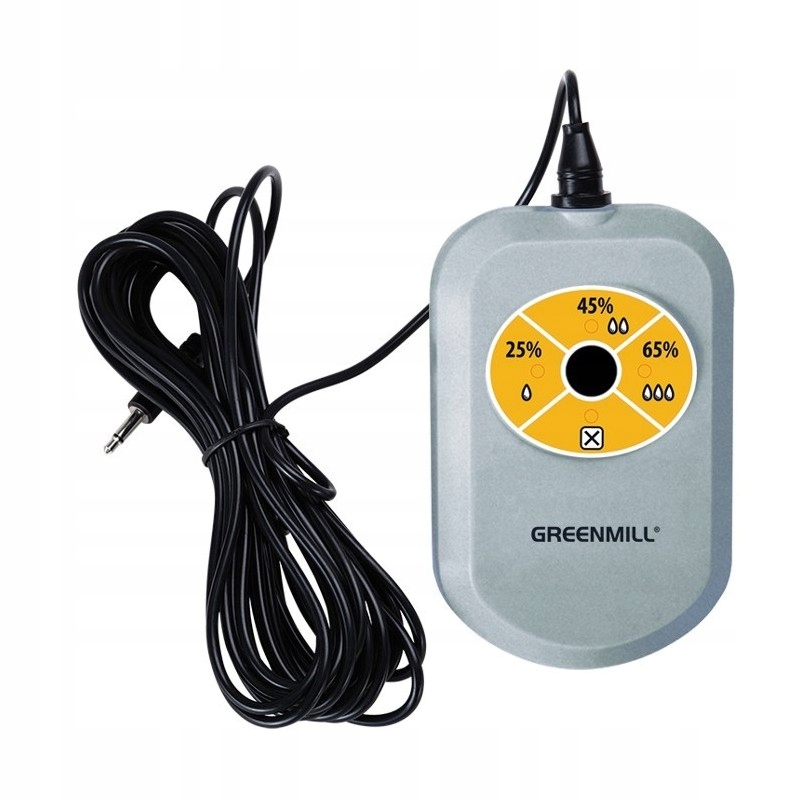

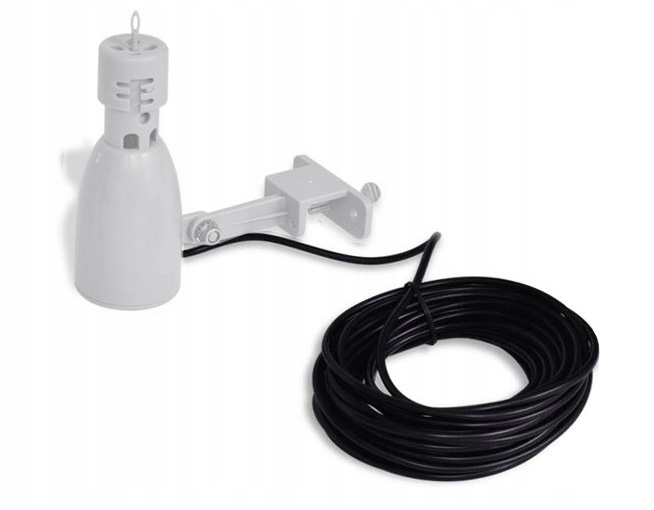

Датчик: датчик дождя или датчик влажности — внешний, дополнительный датчик дождя GB6995C или датчик влажности GB6996C, который при подключении к контроллеру предотвращает полив в дождливые дни или когда уровень влажности почвы превышает установленный уровень. Детектор не включает контроллер, но препятствует включению ранее установленной программы.

Реле насоса — внешнее, дополнительное реле управления, которое позволяет включать и выключать насос, питающий оросительную установку. Подключен к клеммам M (Master) и C.

Главный электромагнитный клапан – дополнительный электромагнитный клапан, устанавливаемый перед группой секционных электромагнитных клапанов. Его установка повышает надежность установки, но в то же время вносит дополнительное гидравлическое сопротивление. Подключен к клеммам M (Master) и C.

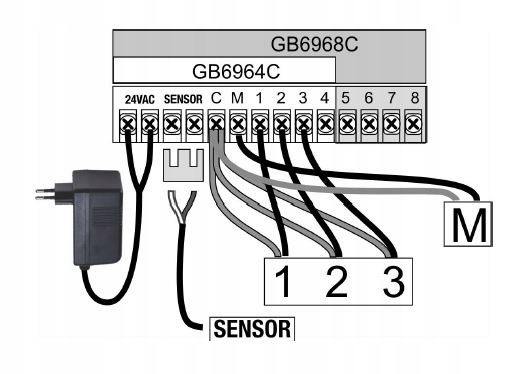

Общая клемма C (обычно называемая «земля», «общая») — клемма выходной цепи, к которой подключаются: по одному кабелю от каждого электромагнитного клапана, датчика дождя, реле насоса.

Спецификация драйвера

 Модель для внутреннего использования с прикрепленным трансформатором 230 В переменного тока/24 В переменного тока.

 Контроллер выпускается в версиях для макс. 4 или 8 разделов.

 Возможность запрограммировать макс. 2 независимых программы для каждой секции, каждая из которых может иметь до 4 запусков полива в день (максимум 8 запусков полива в день для каждой секции).

 Время работы раздела: устанавливается индивидуально для каждого раздела: от 1 минуты до максимум 240 минут.

 Выбор дней полива:

- индивидуальный выбор дней недели (пн-вс)

- интервал полива: от ежедневного полива до полива с интервалом до макс. 32 дня

- нечетные/четные дни

 Программное взаимодействие с внешним датчиком дождя/датчиком влажности (нормально закрытого типа)

 Функция задержки полива (0-24 часа-48 часов-72 часа) при взаимодействии с подключенным детектором/датчиком

 2 щелочные батареи типа АА по 1,5 В позволяют программировать контроллер перед установкой в заданное место и для резервного копирования.

функции часов.

 Ручной режим работы (MAN):

- однократная активация программы или группы программ

- включение определенного раздела

- положение «СТОП» останавливает цикл полива или автоматические программы, напр. в дождливую погоду или зимой.

Всегда устанавливайте ручку в это положение, когда трансформатор не подключен, чтобы предотвратить разряд батареи.

 Выход для управления реле насоса или главным электромагнитным клапаном с возможностью назначения

конкретная программа или раздел, в случае двойного источника питания или управления, напр. садовое освещение.

Мощь

Контроллер питается одновременно от двух щелочных батарей типа АА 1,5 В (не входят в комплект) и от сети переменного тока напряжением 24 В через входящий в комплект трансформатор 230 В, 50 Гц.

Ручной и полуавтоматический режим

Контроллер предлагает различные ручные и автоматические режимы. Более подробная информация об использовании контроллера представлена далее в руководстве.

Элементы драйвера

1. ЖК-дисплей

Большой высококонтрастный ЖК-дисплей четко отображает текущее время и настройки программы полива. Отображаемые символы соотносятся с действиями по программированию и кнопками управления.

2. Кнопки управления

Контроллер оснащен пятью большими кнопками (в том числе двумя двойными) для настройки программы полива и кнопкой сброса. Вместе с индикатором программирования, видимым на дисплее, кнопки используются для установки: текущего времени, времени полива, дней полива, времени полива и других функций.

3. Ручка управления

Большая ручка выбирает режим работы, а также указывает текущий

режим программирования:

время и, если установлен полив, время и время следующего начала полива отображаются попеременно каждые 2 секунды. На всякий случай

В данный момент идет полив, на дисплее попеременно отображается c
