контроллер ирригации

Модель: GB6968C для 8 секций

Драйвер с орошением до 8 разделов. Внутренняя модель. Большой разборчивый дисплей и ручка для облегчения настройки.

орошение в выбранные дни недели, на ранее запрограммированное количество дней. Он работает с дождевым детектором и датчиком влажности почвы, доступным на другом аукционе. Начать функцию задержки.

Блок питания: 24 В трансформатор (включен). Техническое обслуживание памяти аккумулятора 2xAA (неприемлемое) сертификат CE.

Инструкции по установке и эксплуатации:

ПРИМЕЧАНИЕ. Это руководство пользователя относится к двум драйверам: 4 Раздел и 8 раздела.

Контроллер предназначен для управления 24 В соленоидными клапанами AC в режиме орошения: автоматическое или ручное. Благодаря большой ручке, вы можете легко установить и изменить план орошения. Чистый ЖК -дисплей с высоким контрастностью облегчает чтение параметров. Основные области использования контролера: домашний садовый орошение и зеленые зоны, небольшие сельскохозяйственные и садоводческие плантации, детские сады. Контроллер может быть установлен только в помещении (внутренняя модель). Контроллер не предназначен для управления производственными процессами.

терминология

В следующих инструкциях использовались следующие даты:

Секция- цепь разгрузки с одним сольеноидом, контролируемая спринклерами, прикрепленными к нему. Соленоидный клапан контролируется путем подключения с кабелями к выходной схеме контроллера. В зависимости от версии устройства, вы можете прикрепить к контроллеру максимум 4 или 8 соленоидных клапанов. Все в отдельную схему. Отдельные разделы запускаются последовательно как часть данной программы после предыдущего раздела предыдущего раздела.

Программа- создает ирригационную схему для одного или нескольких разделов, сгруппированных на основе аналогичных потребностей в орошаемых областях, например, Для аварийных брызг и каплей. Контроллер включает в себя две программы: A и B.

Запуск орошения- время ирригации для данной программы или раздела.

Продолжительность ирригации- продолжительность времени орошения данной программы или секции.

Датчик: детектор дождя или датчик влажности- внешний, необязательный датчик дождя GB6995C или влажность GB6996C, которая после подключения к контроллеру предотвращает орошение в дождливые дни или когда уровень влажности почвы превышает установленный уровень. Детектор не включает контроллер, но предотвращает включение ранее установленной программы.

Реле насоса- внешнее, необязательное реле управления, благодаря тому, что вы можете включить и отключить насос питания. Подключено к M (Master) и c.

зажим

родительский (необязательный дополнительный соленоидный клапан, установленный перед группой соленоидных клапанов секции. Его установка увеличивает надежность установки, но в то же время вводит дополнительное сопротивление потока. Подключено к M (Master) и c.

зажим

Общий зажим C (обычно известный как «масса», «общий»)- зажим выходной цепи, к которой он соединяется: один кабель из каждого соленоидного клапана, дождевой детектор, реле насоса.

Спецификация драйвера

 Внутренняя модель с 230 В переменного тока/24 В.

 Драйвер, произведенный в версиях для макс. 4 или 8 разделов.

 Возможность программы макс. 2 Независимые программы для каждого раздела, каждая из которых может иметь до 4 начала орошения в день (макс. 8 ирригационные запуска в день для каждого раздела).

 Рабочее время раздела: установите индивидуально для раздела: от 1 минуты до максимум 240 минут.

 Выбор дни ирригации:

- Индивидуальный выбор дней недели (понедельник)

- Экспозиция при орошении: от повседневной гидратации до ирригации с интервалами до макс. 32 дня

- нечетные /даже дни

 Сотрудничество программы с внешним датчиком детектора дождя/влажности (обычно компактный)

 Функция задержки орошения (0-24H-48H-72H) с сотрудничеством с подключенным детектором/датчиком

 2x 1,5 В АА АА -щелочные батареи разрешают программирование водителя перед установкой в пункт назначения и для технического обслуживания

Функция часов.

 Режим ручного эксплуатации (человек):

- Единственное вложение программы или группы программ

- переключение конкретного раздела

- «Стоп». Элемент останавливает цикл ирригации или автоматические программы, например, во время дождей или зимнего периода.

Всегда выбирайте ручку в этом положении, когда источник питания от трансформатора не подключен, чтобы предотвратить разрядку батареи.

 Выйти для управления реле насоса или верхнего соленоидного клапана с возможностью назначения для

конкретной программы или раздела, в случае двойного источника питания или управления, например, Садовое освещение.

источник питания

Контроллер питается одновременно: из двух щелочных батарей AA 1,5 В (не обслуживается) и 24C сетевого питания переменного питания через прикрепленный трансформатор 230 В 50 Гц.

• Вход Трансформатора: 230 В AC 50 Гц 150 мА
• Выход трансформатора: 24 В AC 50 Гц 800 мА 19.2W
• Выход: 24 В AC 50 Гц max 1a
• elektrozawory: максимум 0,75А (максимум 2 штук с током до 0,25А)
• родительская схема: максимум 0,25а
• Предохранитель: эта модель контроллера не оснащена предохранителем.

рука и полу -аутоматический режим

Контроллер предлагает различные ручные режимы и автоматический режим. Более подробная информация о службе контроллера предоставлена позже в инструкциях.

Элементы контроллера

1. ЖК -дисплей

Большой ЖК -дисплей с высоким контрастностью в четком способе показывает: текущие настройки программы времени и ирригации. Отображаемые символы коррелируют с программированием и кнопками управления.

2. Кнопки управления

Контроллер оснащен пятью большими кнопками (включая два двойных) для настройки ирригационной программы и кнопкой сброса. Вместе с индикатором программирования, видимым на дисплее, кнопки используются для установки: время текущего времени, время орошения, дни орошения, поры ирригации и другие функции.

3. Ручка управления

Большая ручка используется для выбора режима работы и в то же время указывает на текущий

Режим программирования:

a.  Запустите автоматический режим работы (настройка ручки по умолчанию после программирования настроек). Текущий отображается в этом режиме

время и если чередующее орошение установлено e co 2s: время и в следующий раз после начала. В случае

ирригация в настоящее время работает на дисплее показывает попеременно c

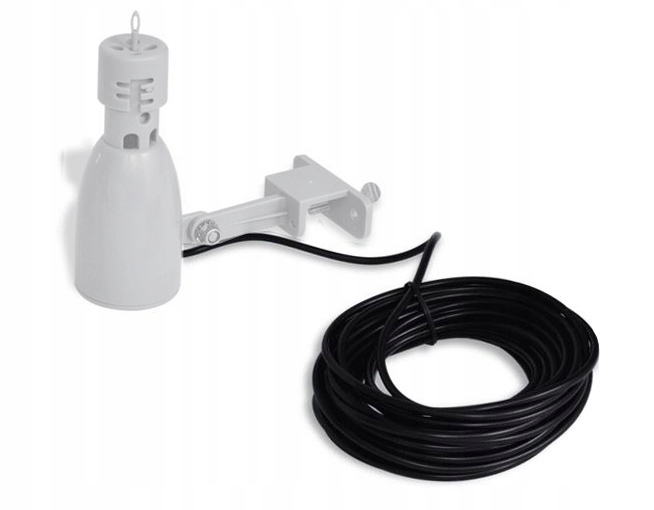

Датчик дождя и датчик влажности почвы доступен на наших других аукционах
