Генератор електродуги своїми руками - модуль іонізатора

Комплект «сделай сам» модуль катушки зажигания инверторного генератора с выходным напряжением 15 кВ с возможностью повышения.

Примечание: этот предмет представляет собой комплект «сделай сам», не собран.

Функция:

Данное изделие представляет собой набор элементов для сборки генератора высокого напряжения, который в конечном итоге (после сборки) будет производить электрическую дугу длиной примерно 10 мм. Схема проста и надежна, с профессиональной печатью, показывающей расположение элементов на плате ламината.Интересна для любителей электронных исследований и экспериментаторов.

Помимо генерации электрической дуги после незначительной модернизации можно используется в качестве ионизатора воздуха - полезен благодаря благотворному влиянию на здоровье.

Применение:

Научные эксперименты в средней школе, электронное оборудование, генератор отрицательных ионов , учебное пособие на уроках физики. Схема генерирует стабильную высокочастотную дугу, хотя и не генерирует высокую температуру, но эффективно воспламеняет легковоспламеняющиеся материалы, такие как газ (зажигалка газовой плиты), бумага и т. д., поэтому ее можно назвать плазменной зажигалкой.

Т.к. из-за высокой эффективности образуемой искры (дуги) некоторые используют устройство в качестве заменителя системы зажигания в двигателях внутреннего сгорания.

Для более продвинутых пользователей:

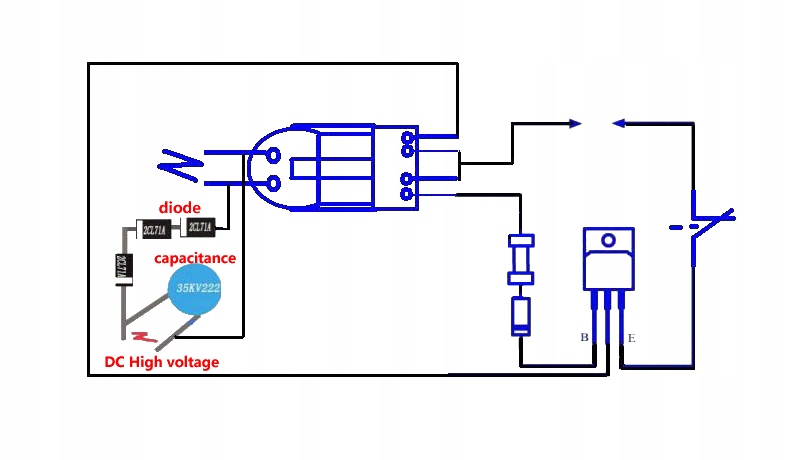

Если после сборки к выходу подключить схему повышения напряжения, состоящую из высоковольтного конденсатора и трех высоковольтных выпрямительных диодов, система может генерировать высокое напряжение постоянного тока и представлять собой генератор анионов, полезных для здоровья человека. Схема подключения показана на рисунке ниже.

Установка относительно проста, поскольку в комплекте нет элементов, припаянных к поверхности, а приложенная схема (ниже) и четко обозначена (печать на ламинате)Место расположения каждого элемента делает сборку еще проще даже начинающим электронщикам.

Параметр:

• Размеры трансформатора 15 кВ: 27 × 16 × 21 мм
• Входное напряжение: 3,7–4,2 В постоянного тока (не более 12 В)

Использование напряжения выше рекомендованного может привести к повреждению, поэтому не рекомендуется, трансформатор в равной степени подходит для входное напряжение 12 В, но значение резистора обратной связи необходимо увеличить примерно до 150 Ом ~ 1,5 кОм, сопротивление должно быть большим, чтобы предотвратить повреждение транзистора или трансформатора.

• Входной ток: < 2A
• Выходное напряжение: около 15 кВ (обратите внимание на безопасность при при использовании )
• Выходной ток: ≤ 0,4 А
• Расстояние между выходными проводами высокого напряжения: ≤ 0,5 см

Установка:

Установка очень проста. Следуя графике на ламинатной доске, входящей в комплект, устанавливаем элементы, которых в наборе немного и их невозможно перепутать.

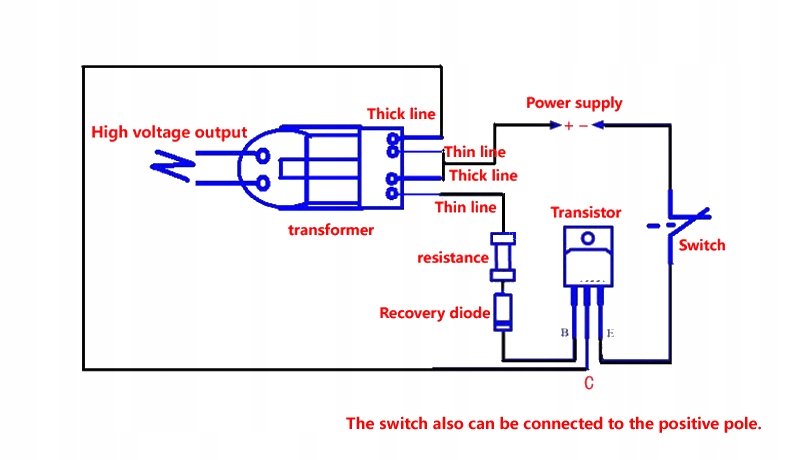

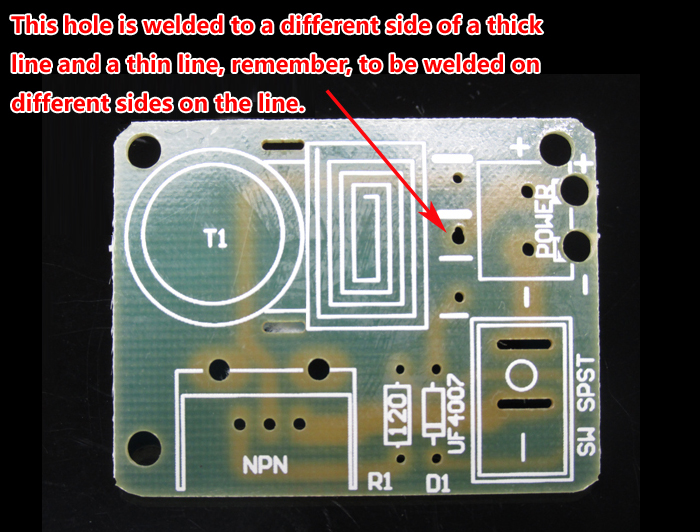

Единственный элемент, с которым у нас могут возникнуть проблемы, это сама ВН катушка. . Используя ленту, входящую в комплект, прикрепите ее к ламинату так, как символически показано на рисунке (изображение напротив). После установки катушки концы низковольтных проводов помещаем в соответствующие отверстия - согласно схеме ниже - различаем провода по их толщине и размещаем их в соответствии с графиками с учетом фото, представленного на справа показано отверстие, к которому мы соединяем вместе два провода (тонкий и толстый). Остальные элементы подсоедините к боковым отверстиям.

Остальные элементы разместите (припаяйте) на предназначенные для них места, учитывая маркировку на диоде (белая полоска) относительно полярности. Прикрепите транзистор к радиатору и установите его на плате в месте с надписью «NPN». Переключатель и резистор не должны стать проблемой.

Запуск:

После правильной сборки, когда вторичный высоковольтный выход не подключен к высоковольтным выпрямительным диодам и конденсатору и расстояние между выходными проводами меньше не менее 1,5 см, модуль должен создавать фиолетовую высокотемпературную дугу без прерывания при сверхвысокой температуре, которую можно использовать в качестве воспламенителя, быстро воспламенять сигаретную бумагу и даже очень тонкую проволоку путем горения, создавая искры (например, в средней школе химический эксперимент, тонкий провод в кислородной сцене, но не такой интенсивный, как при тлении).

После успешного запуска можно попробовать расширить и превратить систему в ионизатор воздуха. Для этого вам следует приобрести высоковольтные выпрямительные диоды и конденсатор и подключить их, как описано выше и показано на первой из прилагаемых схем.

Собранный комплект должен доставлять большое удовольствие и включать много интересных экспериментов, следует Однако обеспечить безопасность, так как система, производящая высокое напряжение, может быть опасна для здоровья.

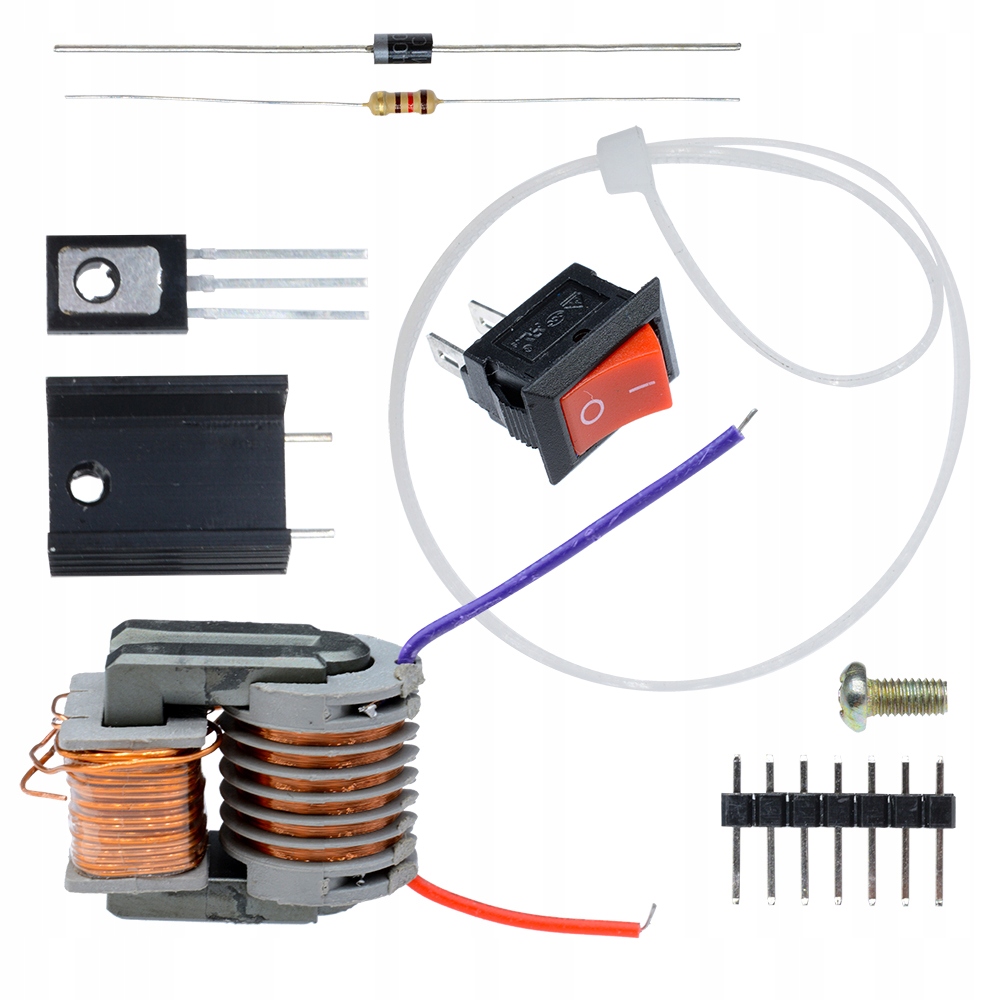

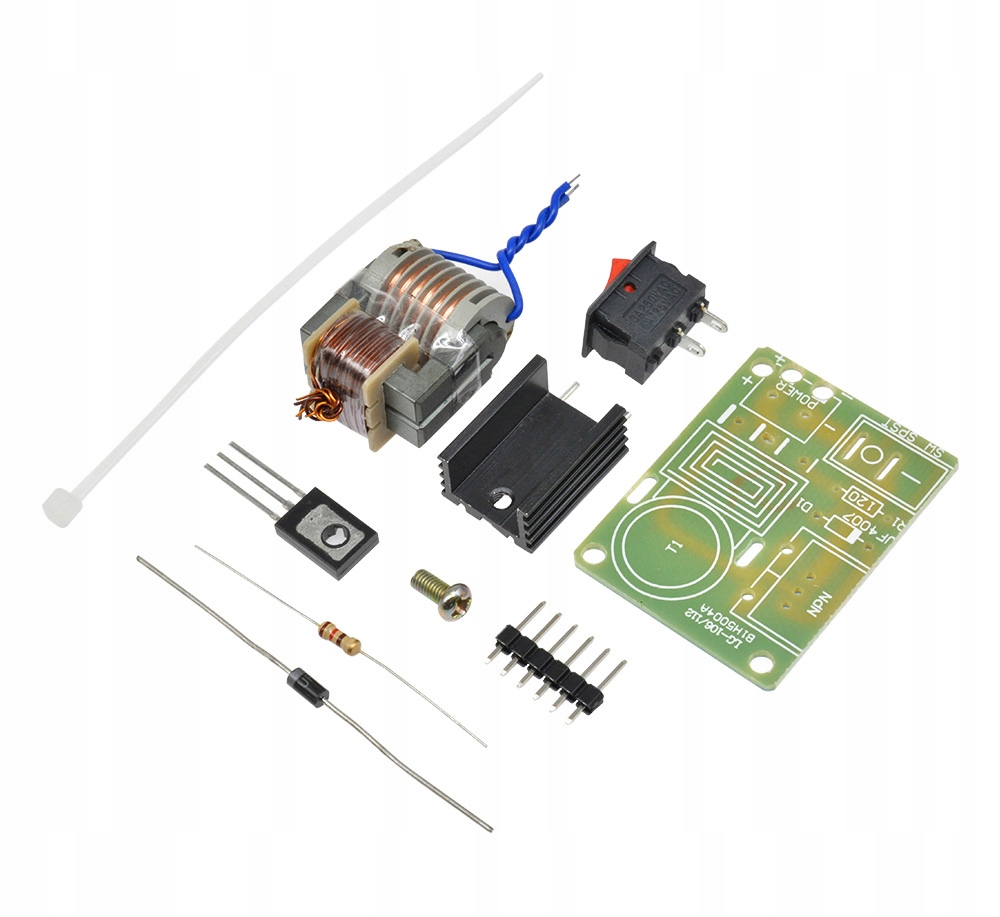

На фотографиях ниже показаны все элементы набора.
