Функциональный генератор FY6900 - 30 МГц

FY6900 представляет собой серию двухканальных функциональных генераторов, работающих на основе прямого синтеза частоты DDS. Благодаря этому мы имеем генератор функций с двумя независимыми выходными каналами, хорошими выходными параметрами и функциональностью, а также привлекательной ценой. Как и положено функциональному генератору, он позволяет генерировать основные сигналы, такие как: синусоидальная волна, прямоугольная волна, треугольная волна, пилообразная волна, цифровой TTL и сигнал произвольной формы. Кроме того, генератор обеспечивает амплитудную модуляцию выходного сигнала в диапазонах FM или AM. Произвольный курс — это курс, который мы можем определить и нарисовать сами. Два независимых выхода генератора позволяют нам, например, генерировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,25 В. Однако при этом мы можем генерировать на выходе CH2 сигнал другой формы: например, квадрат с частотой 1,5 МГц и амплитудой 1,3 В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту. Функция VCO или мы можем управлять выходной частотой с помощью внешнего напряжения. Генератор FY6900 FeelTech будет перемещаться между двумя установленными значениями частоты fd и fg в заданное пользователем время линейным или логарифмическим образом. Генераторы серии FY6900 дополнительно имеют встроенный счетчик и частотомер. Встроенный USB-интерфейс связи в функциональном генераторе и программное обеспечение ПК для системы WIN позволяют контролировать ее работу, только повышая комфорт работы.

Предлагаемая новая серия генераторов FY6900 от FeelTech основана на известной серии FY6600. Выходные параметры осциллограмм практически идентичны. Основное отличие – механическое строение кнопок на передней панели. В моделях серии FY-6900 используются резиновые функциональные кнопки (быстро отвечая на вопрос, в чем разница между FY6600 и FY6800).

Технические данные:

• FY6900 — функциональный генератор 30 МГц от FeelTech
• двухканальный функциональный генератор
• CH1 канал и канал CH2 могут генерировать независимые электрические сигналы.
• длина памяти сигналов: 8192 точек = 8 КБ.
• дискретизация: 250 млн выборок/с.
• разрешение по вертикали: 14 бит.
• возможность определить сдвиг фазы между CH1 и CH2

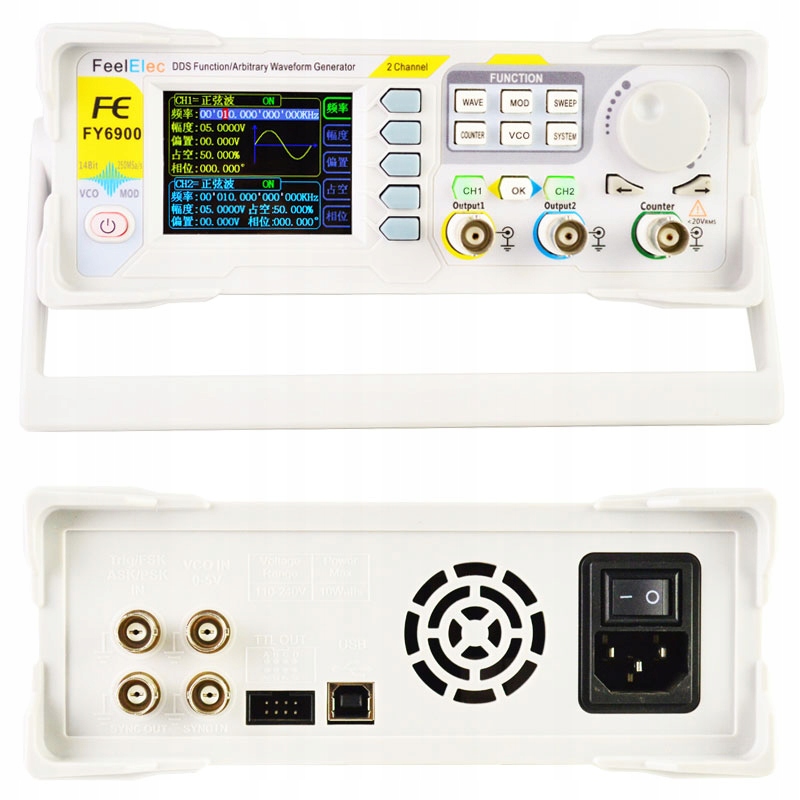

• CH1 — аналоговый выход канала 1
• CH2 — аналоговый выход канала 2
• TTL / CMOS – цифровой выход
• li>
• TTL A – цифровой выход TTL
• EXT IN – вход частотомера и измерителя
• генерация сигналов на основе цифрового DDS синтез частоты
• ADJ - цифровой генератор импульсов для регулировки параметров и функций
• генератор, оснащенный цветным TFT LCD дисплеем
• экран диагональю 2,4 дюйма
• диапазон генерации синусоидального сигнала: от 0 до 30 МГц
• регулировка частоты с разрешением (шаг): 0,01 Гц = 10 мГц
• формы генерируемого сигнала: формы сигнала: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, Лоренц импульсы, гауссов белый шум,

• модулированный — модуляция сигналов FM и AM.
• Диапазон регулировки выходной амплитуды: от 1 мВ до 24 В пик.

  Vpp = пиковое значение

• амплитуда разрешение управления: 1 мВ.
• VCO — выход управления напряжением — контроль напряжения на выходе:

  VCF — контроль напряжения и частоты Vуправление напряжением C Fчастота

  VCA - амплитуда управления напряжением

  управление смещением напряжения = смещение управления напряжением

  управление напряжением рабочего цикла = напряжение управление рабочим циклом

• регулировка коэффициента заполнения: от 0,1% до 99,9%
• треугольник — регулировка наклона наклона: пилообразная форма
• функция SWEEP

  ---> развертка по частоте

  ---> развертка по амплитуде

  ---> развертка по смещению

  ---> развертка по скважности

• встроенный частотомер и частотомер до 100МГц

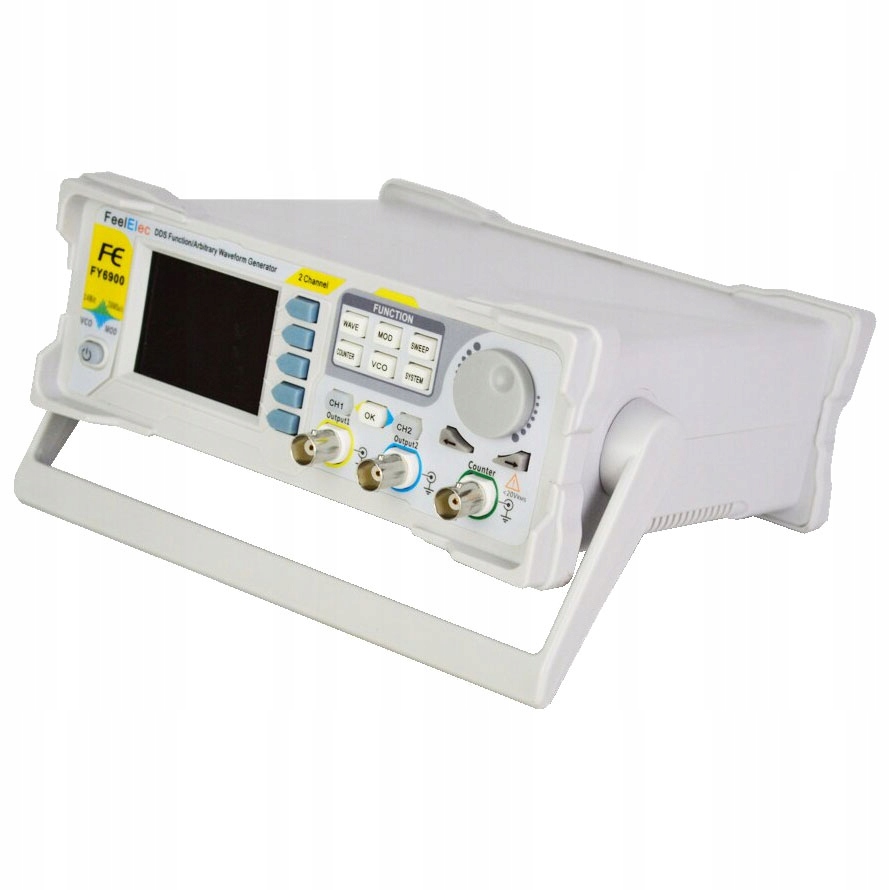

• корпус с возможностью работы в горизонтальном или наклонном положении

Таблицу с подробными техническими параметрами и инструкцию по эксплуатации можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

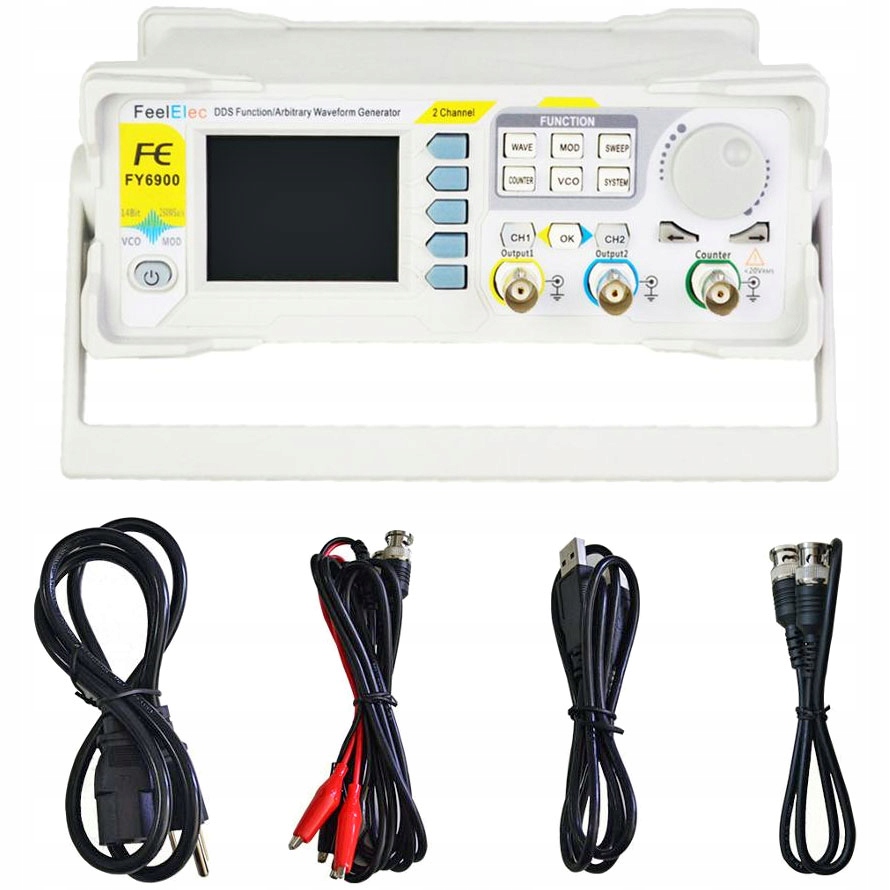

В комплект входят:

• Функциональный генератор FY6900 - 30 МГц
• Кабель BNC-крокодил х 1 шт.
• BNC кабель - BNC х1 шт.
• кабель питания х1шт.
• Кабель USB х1шт.
