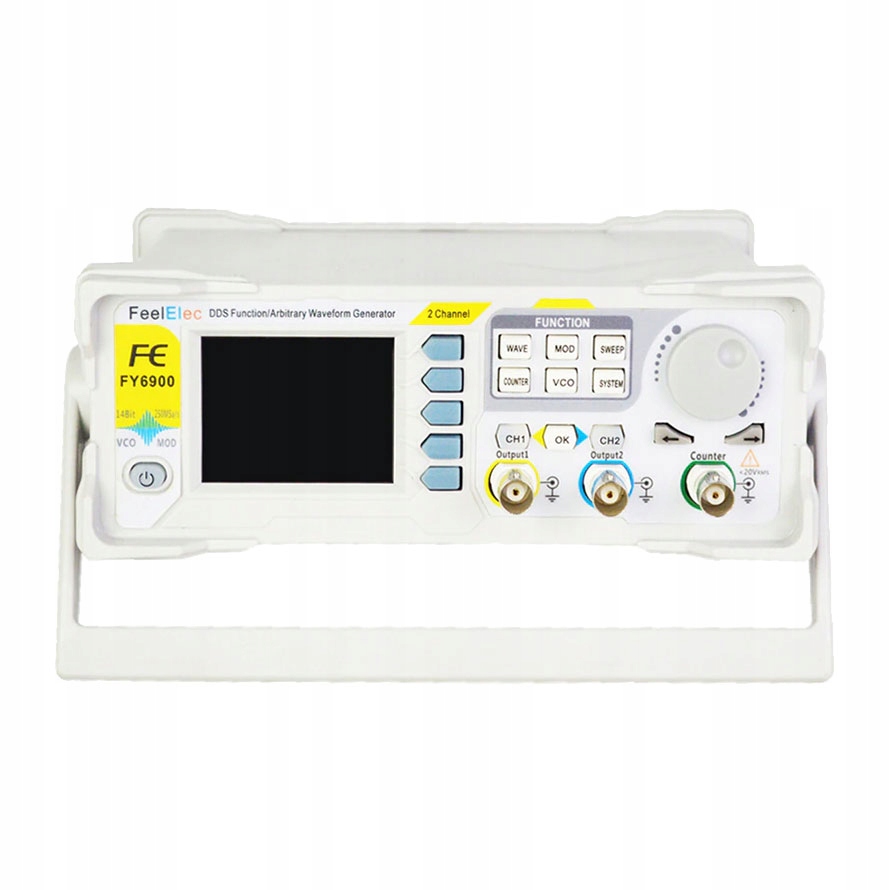

Функциональный генератор FY6900, 30 МГц

FY6900 — это серия двухканальных функциональных генераторов, основанных на прямом синтезе частот DDS. Благодаря этому мы имеем генератор функций с двумя независимыми выходными каналами, хорошими выходными параметрами и функциональностью, а также привлекательной ценой. Как и положено функциональному генератору, он позволяет генерировать основные сигналы, такие как: синусоидальная волна, прямоугольная волна, треугольная волна, пилообразная волна, цифровой TTL и сигнал произвольной формы. Кроме того, генератор обеспечивает амплитудную модуляцию выходного сигнала в диапазонах FM или AM. Произвольный курс — это курс, который мы можем определить и нарисовать сами. Два независимых выхода генератора позволяют нам, например, генерировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,25 В. Однако в то же время мы можем генерировать на выходе CH2 сигнал другой формы: например. квадрат с частотой 1,5МГц и амплитудой 1,3В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту. Функция VCO или мы можем контролировать выходную частоту с помощью внешнего напряжения. Генератор FY6900 FeelTech будет перемещаться между двумя заданными значениями частоты fd и fg в заданное пользователем время линейным или логарифмическим образом. Генераторы серии FY6900 дополнительно имеют встроенный счетчик и частотомер. Встроенный USB-интерфейс связи в функциональном генераторе и программное обеспечение ПК для системы WIN позволяют контролировать ее работу, только повышая комфорт работы.

Предлагаемая новая серия генераторов FY6900 от FeelTech основана на известной серии FY6600. Выходные параметры осциллограмм практически идентичны. Основное отличие – механическое строение кнопок на передней панели. В моделях серии FY-6900 используются резиновые функциональные кнопки (быстро отвечая на вопрос, в чем разница между FY6600 и FY6800).

технические данные:

• FY6900 — функциональный генератор 30 МГц от FeelTech.
• двухканальный функциональный генератор.
• Каналы CH1 и CH2 могут генерировать независимые электрические сигналы.
• длина памяти сигналов: 8192 точки = 8 КБ.
• выборка: 250 Мвыб./с.
• вертикальное разрешение: 14bit
• возможность определения фазового сдвига между CH1 и CH2

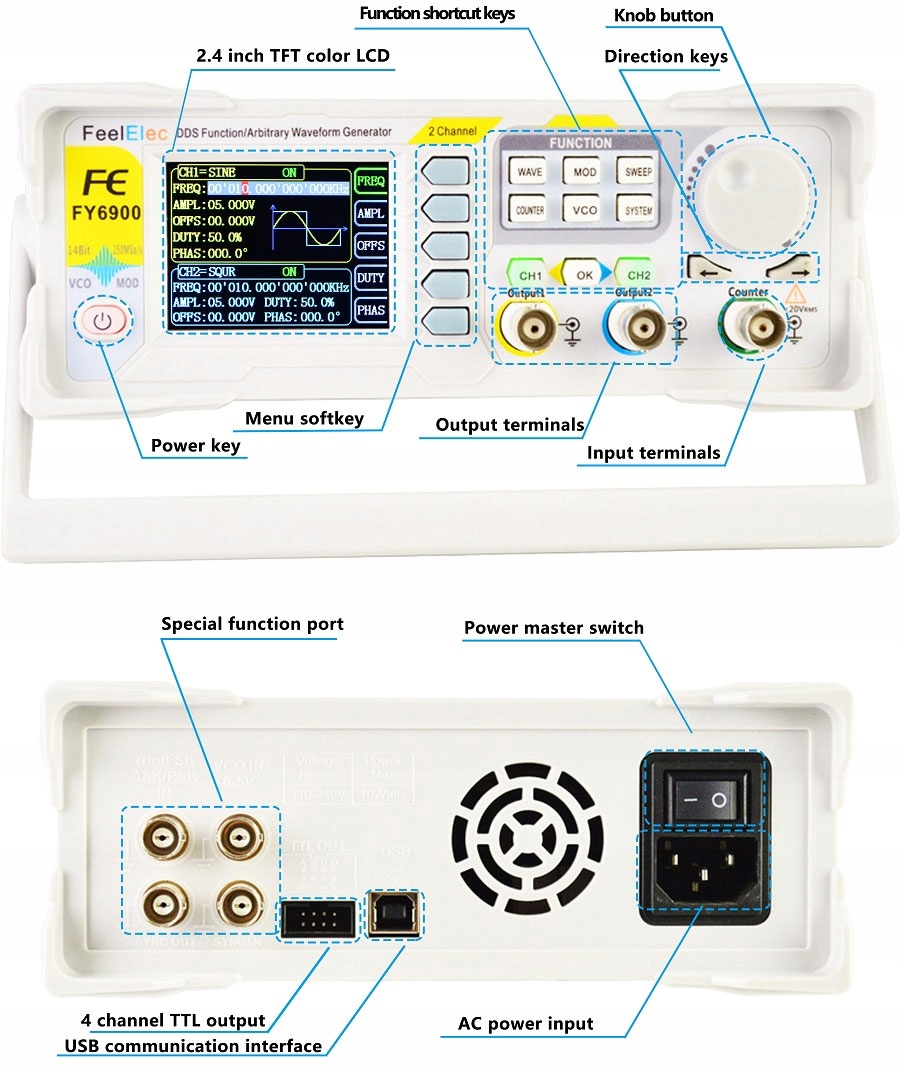

• CH1 - аналоговый выход канала 1
• CH2 - аналоговый выход канала 2
• TTL/CMOS - цифровой выход
• TTL A - цифровой выход TTL
• EXT IN - вход частотомера и измерителя
• генерация сигналов на основе цифрового синтеза частот DDS
• ADJ - цифровой импульсный генератор для настройки параметров, функций
• генератор, оснащенный цветным TFT ЖК-дисплеем
• диагональ экрана 2,4 дюйма
• диапазон генерации синусоидального сигнала: от 0 до 30 МГц
• регулировка частоты с разрешением (шаг): 0,01 Гц = 10 мГц
• формы генерируемого сигнала: синусоидальный, прямоугольный, треугольный, лоренцевы импульсы, гауссовский белый шум,
• модулированный - модуляция сигнала FM и AM
• диапазон регулировки выходной амплитуды: от 1 мВ до 24 В (размах)

  Vpp = пиковое значение между пиками

• разрешение регулировки амплитуды: 1 мВ
• VCO - выход управления напряжением - выходы управления напряжением:

  VCF - управление напряжением частоты Voltage Управлениеконтролем Fчастоты

  VCA - регулирование амплитуды по напряжению = управление амплитудой по напряжению

  Регулирование напряжения смещения = управление напряжением смещения

  Регулирование рабочего цикла по напряжению = цикл регулирования напряжения

• Регулирование рабочего цикла: от 0,1% до 99,9%
• треугольник - регулировка наклона наклона: пилообразный волна
• Функция развертки SWEEP

  ---> развертка по частоте

  ---> развертка по амплитуде

  ---> развертка по смещению

  ---> развертка по скважности

• встроенный частотомер и частотомер до 100 МГц
• корпус с возможностью работы в горизонтальном или угловом положении

Благодаря цветному дисплею все установленные выходные параметры видны на экране генератора. Эксплуатация и контроль функций генераторов серии FY6900 очень просты и интуитивно понятны.
