ГЕНЕРАТОР ИМПУЛЬСОВ С ЧПУ
.
Генератор импульсов используется для генерации прямоугольных импульсов регулируемой частоты с целью управления шаговыми двигателями. Частота регулируется потенциометром в трех доступных диапазонах, установленных перемычкой J4. Генератор обеспечивает синхронизацию драйверов шаговых двигателей, благодаря чему мы можем управлять шаговым двигателем без необходимости подключения его к компьютеру или другому продвинутому контроллеру. Разумеется, необходим сам контроллер двигателя между генератором импульсов и двигателем.
.
С помощью этого генератора импульсов мы можем плавно регулировать скорость шагового двигателя. Диапазон частоты импульсов составляет 80 Гц – 160 кГц в трех диапазонах, устанавливаемых перемычкой J4:
- J4 на контактах 1 и 2 указывает диапазон регулировки примерно от 5,4 кГц до 160 кГц
- J4 на контактах 3 и 4 указывает диапазон регулировки примерно от 540 Гц до 16 кГц
- J4 на контактах 5 и 6 указывает диапазон регулировки примерно от 80 Гц до 2,4 кГц
Разумеется, сама частота (а значит и обороты двигателя) регулируется потенциометром.
.
Генератор также имеет дополнительные выходные сигналы (5В):
- EN (включить) активацию двигателя
- DIR (направление) направление вращения двигателя (влево/вправо)
- CLK (тактовый) импульсный выход
.
Абсолютный максимальный ток импульсного выхода генератора составляет 20 мА, шаговый двигатель должен управляться через драйвер шагового двигателя. Импульсный выходной сигнал CLK, а также разъемы EN и DIR обеспечивают стандартное напряжение 5 В.
.
Также генератор имеет перемычку J3, которая обычно ставится на контакты 1 и 2 — тогда плата работает как типовой генератор импульсов, описанный выше. Однако после перемещения перемычки J3 на контакты 3 и 4 плата становится генератором ШИМ. В таком случае мы с помощью потенциометра изменяем заполнение в диапазоне примерно от 3 до 96%, а сама частота остается относительно постоянной и составляет:
- около 10 кГц, если перемычка J4 установлена на контакты 1 и 2
- около 1 кГц, если перемычка J4 установлена на контакты 3 и 4
- около 150 Гц, если перемычка J4 установлена на контакты 3 и 4

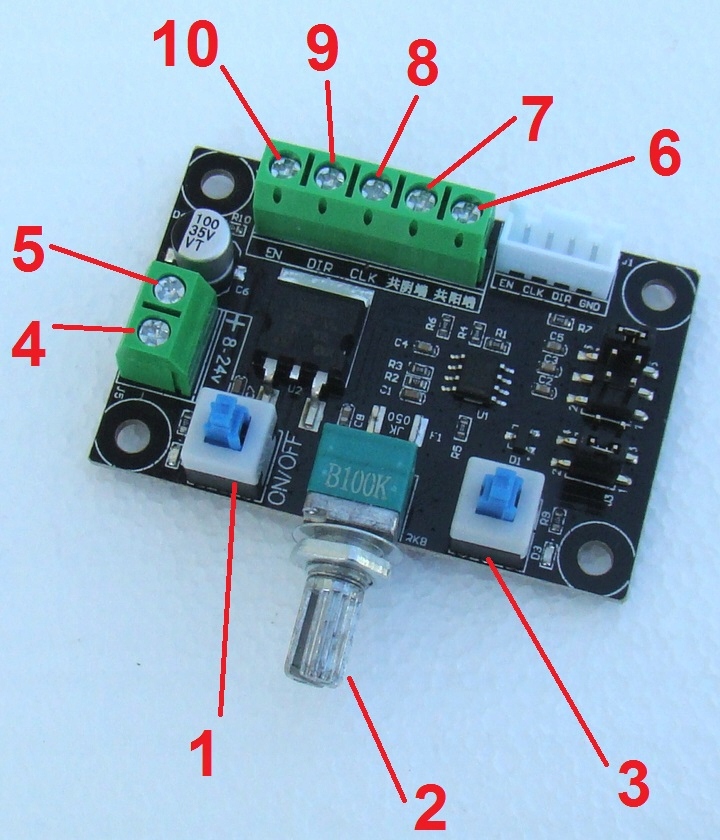

Описание разъемов и элементов управления генератора:
1. Кнопка включения/выключения выхода
2. Потенциометр регулировки частоты (скорости двигателя)
3. Кнопка активации выхода DIR (вращение двигателя ВЛЕВО/ВПРАВО)
4. минус источника питания генератора GND
5. плюс питание генератора от 8 до 24В постоянного тока
6. дополнительное выходное напряжение +5В постоянного тока (макс. 10мА)
7. сигнальная земля (GND)
8. вывод сгенерированных CLK-импульсов
9. Выход изменения направления вращения двигателя DIR
10. RU
выход сигнала активации приводаПомните, что перемычки следует переместить, а все провода, подключаемые к контроллеру, следует выполнять при отключенном питании генератора.

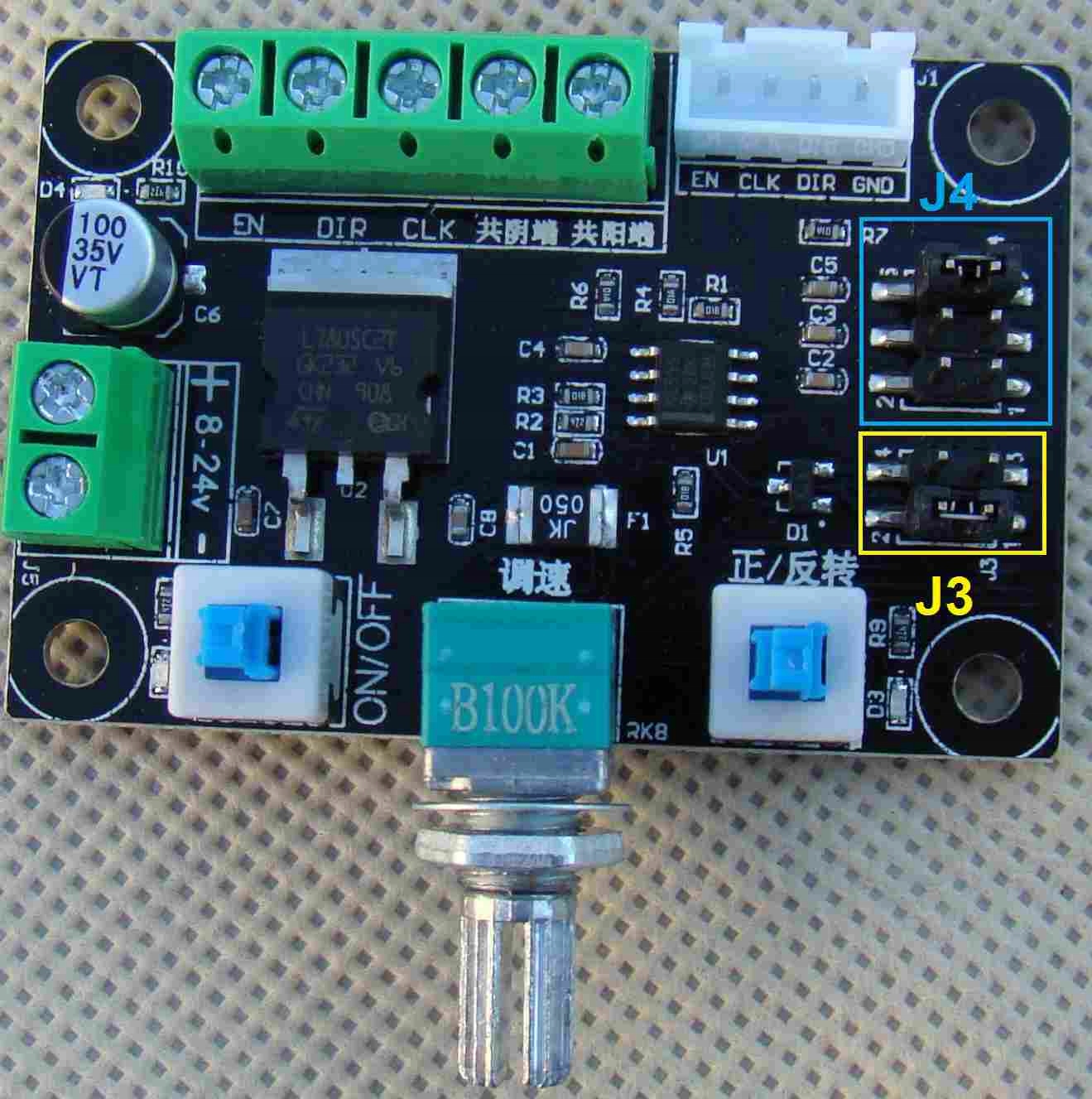

Приблизительное расположение перемычек J3 и J4 на правой стороне контроллера: показано ниже.
Технические данные:
- Питание модуля 8 - 24В постоянного тока.
- Ток потребления при работе до 100мА.
- максимальная нагрузка импульсного выхода CLK: 20 мА
- максимальная нагрузка выходов EN и DIR: 10 мА
- диапазон формирования импульсов от 80Гц до 160кГц
- рабочая температура - от 20 до +45°С.
- размеры регулятора (без выступающего потенциометра) 6х4 см и высота 2 см.
