Генератор панелі ШІМ 1 Гц-150 КГц LCD 3,3 В-30 В

Код: 14293154068
Как заказать
821 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №49286768
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 43

Просматривая «Генератор панелі ШІМ 1 Гц-150 КГц LCD 3,3 В-30 В», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

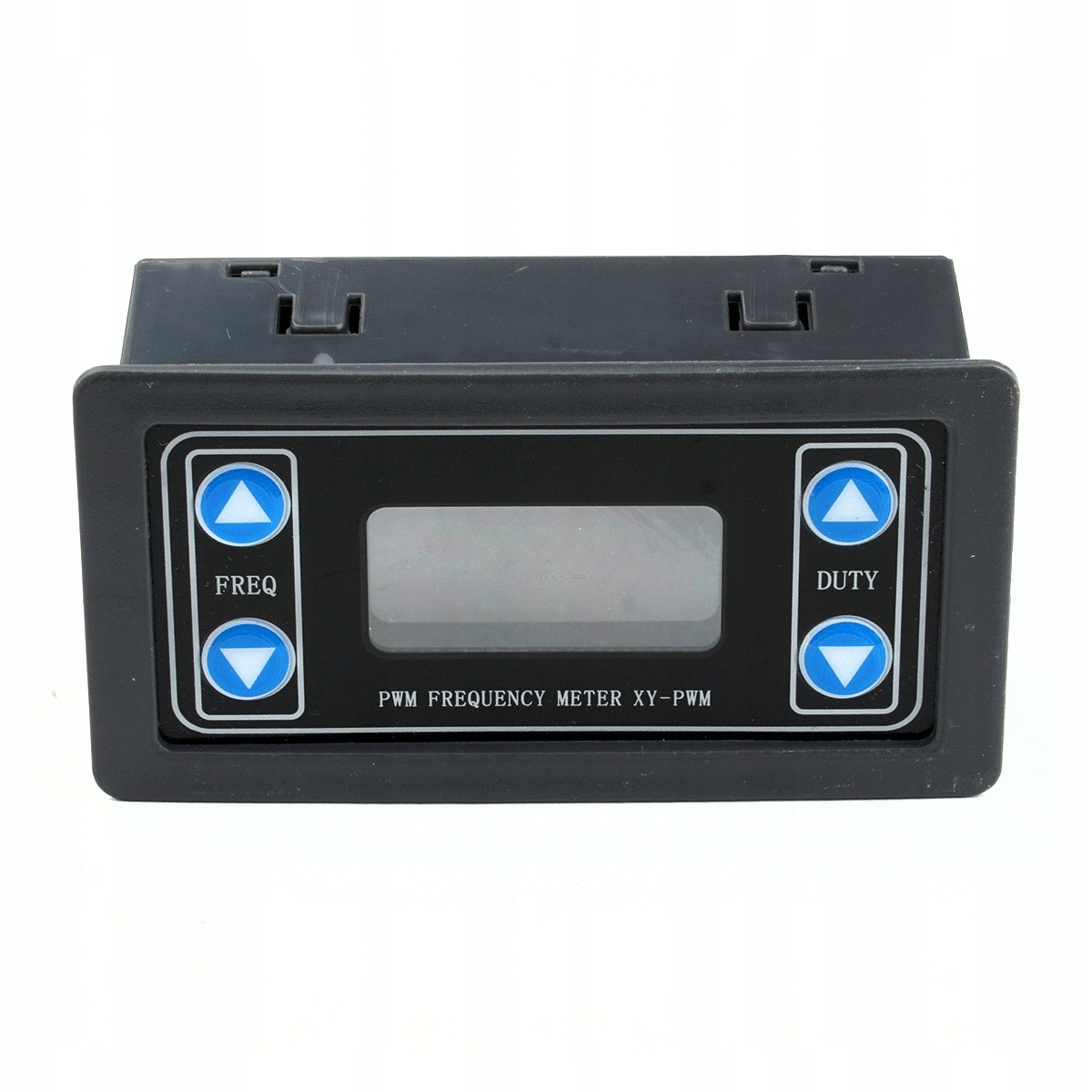

Генератор ШИМ в панельном корпусе представляет собой модуль, полезный для получения сигнала ШИМ (широтно-импульсной модуляции) с определенной частотой и заполнением. Такой генератор полезен во многих приложениях, таких как тестирование электронных систем, управление двигателями постоянного тока, регулировка яркости светодиодов, управление сервоприводами, в автомеханике для проверки форсунок, клапанов кондиционера и многих других. Модуль генерирует очень стабильный и чистый сигнал прямоугольной формы. Четкий дисплей с подсветкой и отдельные кнопки для ввода частоты и сигнала обеспечивают удобство использования.

Широкий спектр поддерживаемых частот от 1Гц-150КГц делает эту модель универсальной в использовании, а диапазон входного напряжения от 3,3В до 30В делает ее очень универсальной в использовании как в мелкой электронике, так и в механике.

Последние настройки сохраняются даже после сбоя питания. Возможность управления модулем через интерфейс UART.

Индикация частоты:

Настройки частоты разделены на 4 диапазона и в зависимости от точек, появляющихся на дисплее, получаем:

  • 100–100 Гц – минимальная единица измерения – 1 Гц, диапазон значений: 1–999 Гц;
  • 1.05 – 1,05 кГц – минимальная единица измерения – 0,01 кГц, диапазон значений: 1,00–9,99 кГц.
  • 56.7–56,7 кГц – минимальная единица – 0,1 кГц, диапазон значений: 10,0–99,9 кГц.
  • 1.2.9–129 кГц – минимальная единица – 1 кГц, диапазон значений: 1–150 кГц.
<р> Спецификация:

  • Входное напряжение: от 3,3 до 30 В.
  • Рабочая частота: 1 Гц–150 кГц.
  • Погрешность настроек: ±2 %.
  • Выходное напряжение: равно напряжению питания.
  • Выходная нагрузка: <30 мА

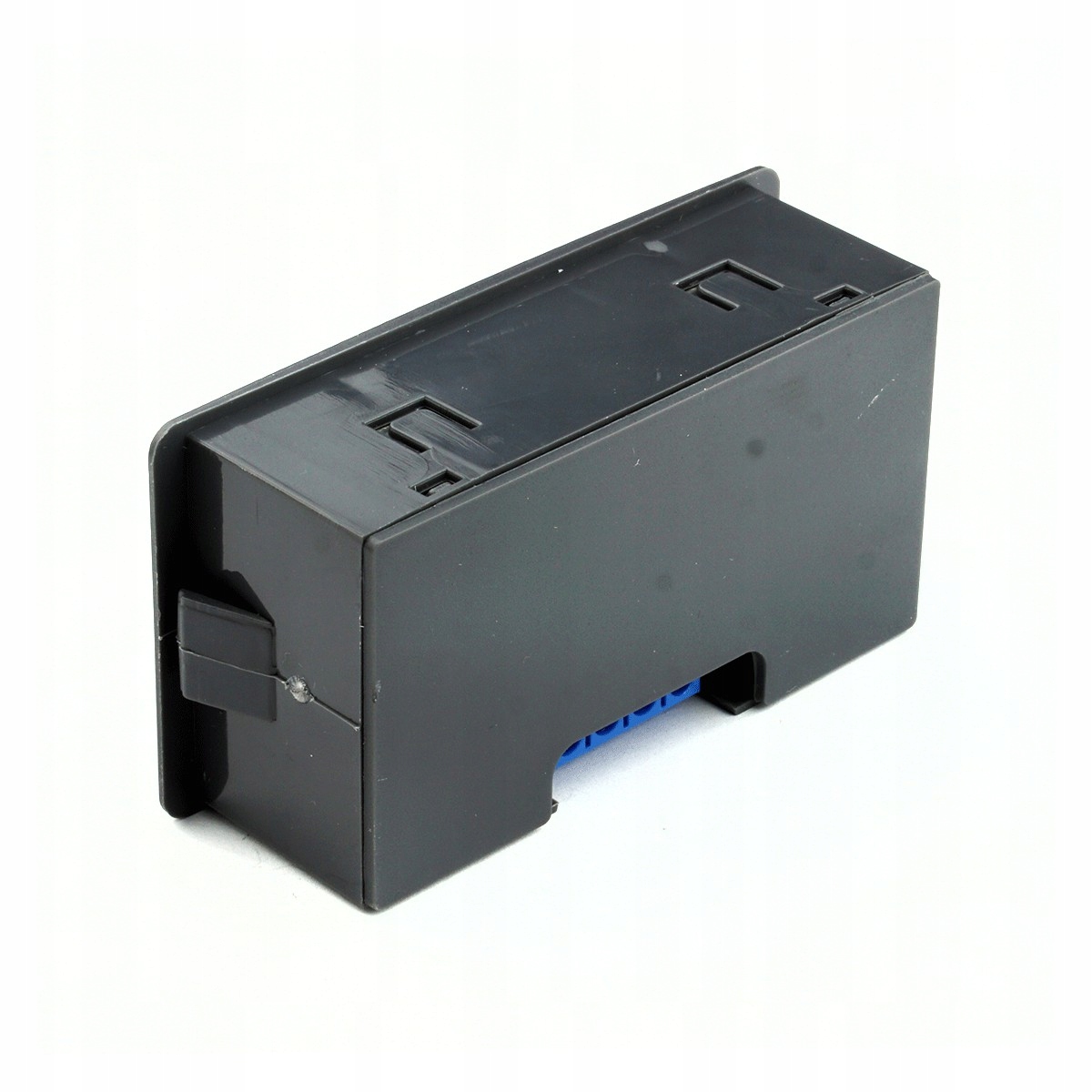

  • Размеры: 77 x 42 x 25 мм.

FREQ△: увеличить частоту канала

FREQ▽: нижняя частота канала

DUTY△: увеличить значение рабочего цикла

DUTY▽: уменьшение значения рабочего цикла

Управление интерфейсом UART:

Стандарт связи: 9600 бит/с. Биты данных: 8

Стоповые биты: 1

Биты четности: нет

Управление потоком: нет

<р>1. Установите частоту ШИМ

"F101": установите частоту 101 Гц (001~999)

«F1.05»: установите частоту 1,05 кГц (1,00–9,99)

"F10.5": установите частоту 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: установите частоту 105 кГц (1.0.0~1.5.0)

<р>2.  Установите рабочий цикл ШИМ

"DXXX": установите рабочий цикл ШИМ на XXX; (001~100)

Например, D050, установите рабочий цикл ШИМ на 50 %

<р>3.          Чтение параметров настроек

Отправьте «read», чтобы прочитать установленные параметры.

Успешная настройка возвращает: ВНИЗ ;

Если настройка не удалась, возвращается: FALL .

Панельный ШИМ-генератор, 1 Гц–150 кГц, ЖК-дисплей, 3,3–30 В
