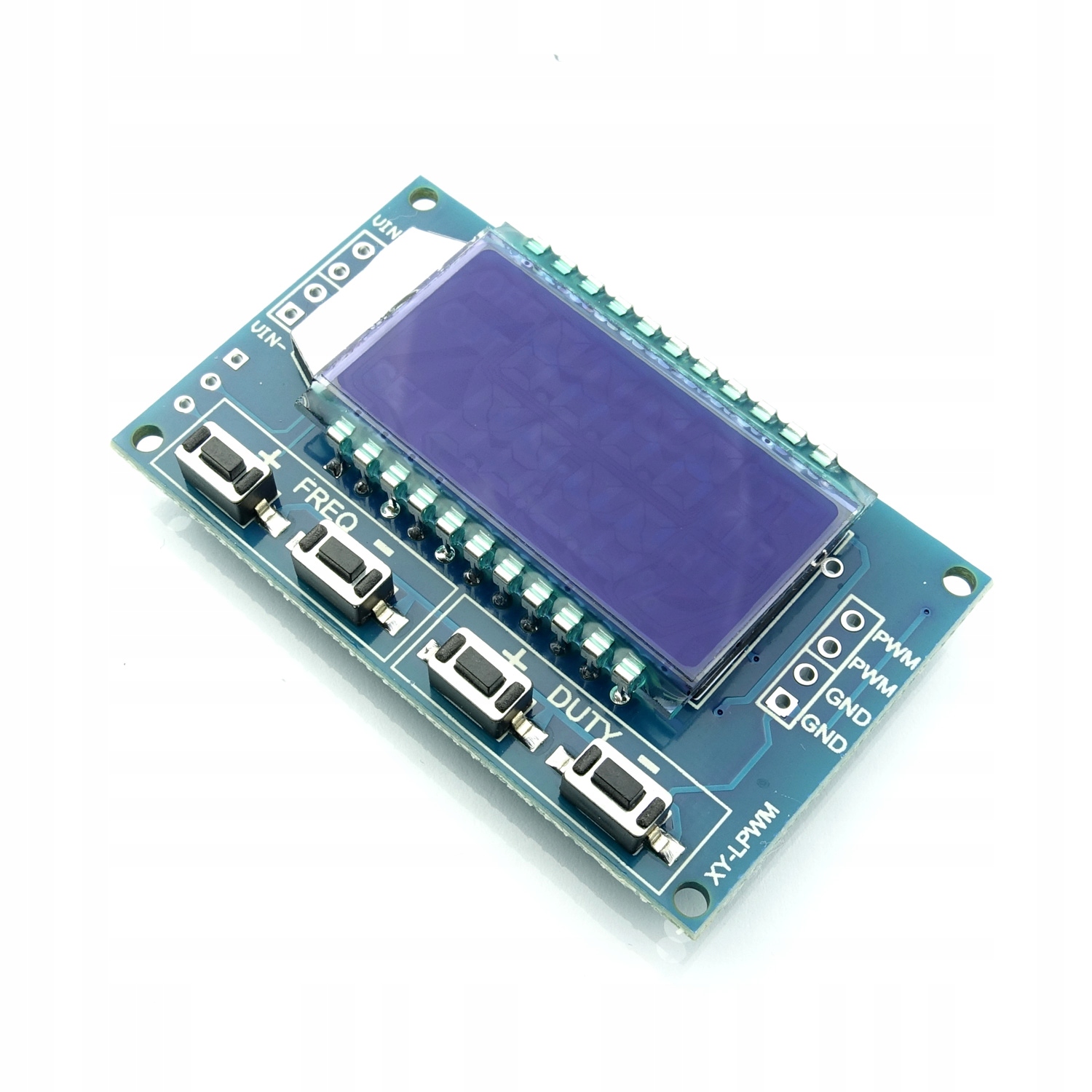

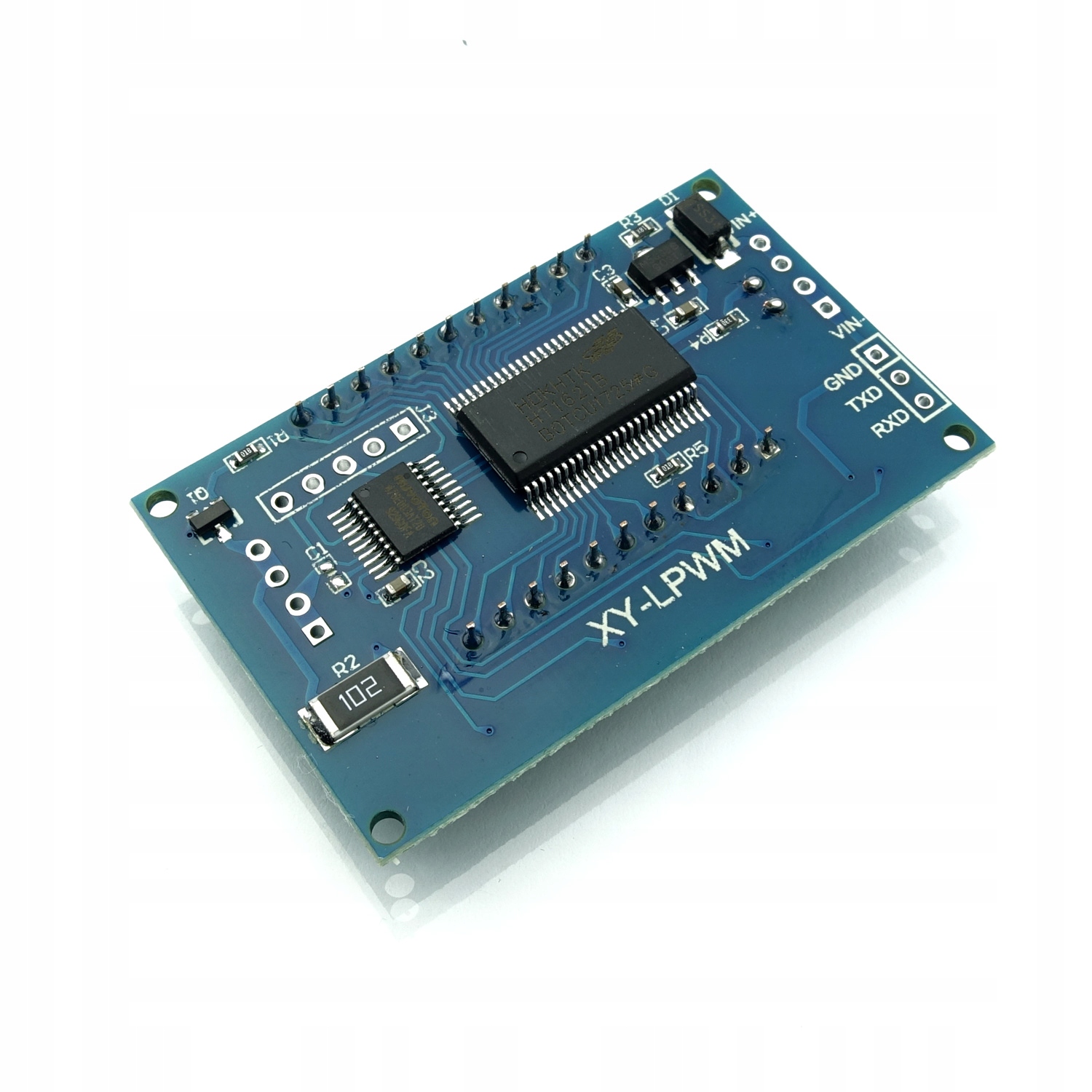

Генератор ШИМ, 1 Гц–150 кГц, 3,3–30 В TTL ЖК-дисплей XY-LPWM

Генератор ШИМ-сигналов с большим ЖК-дисплеем с подсветкой и удобной регулировкой. Работает в диапазоне 1 Гц–150 кГц.

Он оснащен разъемом последовательной связи TTL, позволяющим осуществлять настройку с помощью микроконтроллера.

Благодаря этому можно управлять светодиодами, моторами и т.д.

Питание в диапазоне от 3,3В до 30В - в зависимости от входного напряжения получаем одинаковую амплитуду выходного напряжения.

<р> Спецификация:

<ул>
  • Напряжение питания: от 3,3 В до 30 В.
  • рабочая частота 1 Гц–150 кГц
  • регулируемая импульсная нагрузка от 0 % до 100 %
  • выходной ток 10–30 мА
  • Vpp: зависит от входного напряжения.

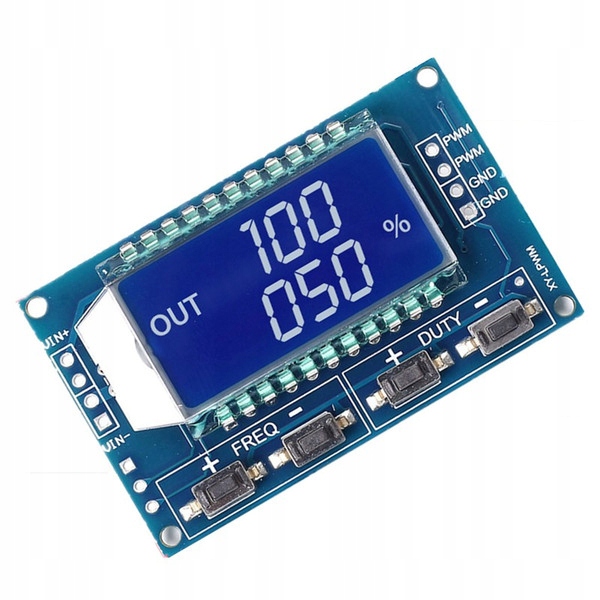

  • ЖК-дисплей с подсветкой
  • размеры: 40 x 30 мм.

    • Инструкции:

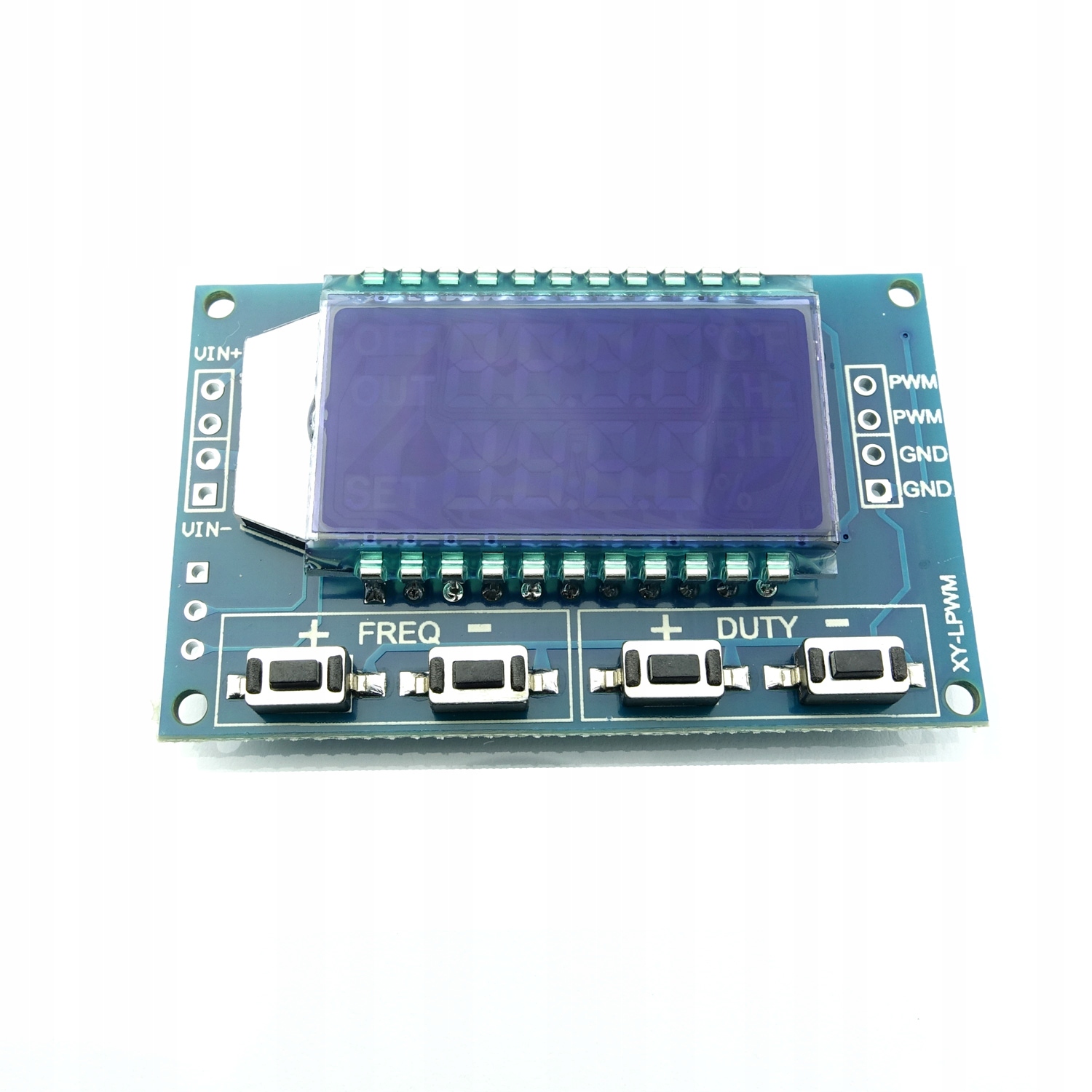

    Кнопка

    FREQ: настройка частоты;

    DUTY: настройка импульсного режима;

    Кнопка +/- изменяет настройку выбранного значения

    <р> Управление через последовательный порт:

    Скорость связи: 9600 бит/с

    биты данных: 8

    Стоповый бит: 1

    Проверочная цифра: нет

    Управление потоком: нет

    Настройки частоты ШИМ

    F101: установите частоту 101 Гц (от 001 до 999)

    F1.05: установите частоту 1,05 кГц (от 1,00 до 9,99)

    F10.5: установите частоту 10,5 кГц (от 10,0 до 99,9)

    F1.0.5: установите частоту 105 кГц (от 1.0.0 до 1.5.0)

    <р>2. настройка заполнения

    DXXX: установите рабочий цикл ШИМ на XXX: (от 001 до 100)

    Пример D050, настройка заполнения 50 %

    3.чтение параметров

    Отправьте строку «read», чтобы прочитать настройку.

    Установка успешно возвращает сообщение: Down;

    Не удалось установить возврат: FALL.
