ГЕНЕРАТОР ШИМ-СИГНАЛОВ XK-PWM1 3,3–30 В, 5–30 мА

Код: 17739625977
Как заказать
709 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №14747061
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 14

Просматривая «ГЕНЕРАТОР ШИМ-СИГНАЛОВ XK-PWM1 3,3–30 В, 5–30 мА» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

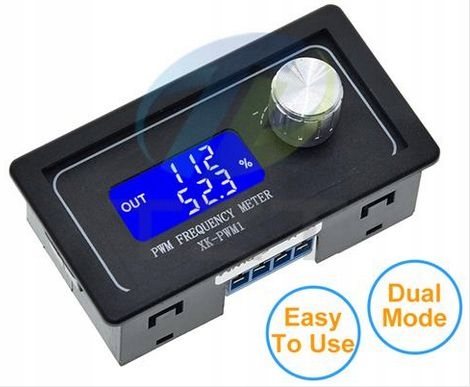

Генератор сигналов ШИМ XK-PWM1 3,3–30 В, 5–30 мА

Модуль XY-PWM1 представляет собой усовершенствованный генератор прямоугольных сигналов (ШИМ – широтно-импульсная модуляция), предназначенный для генерации прямоугольных сигналов с регулируемой частотой и рабочим циклом. Он обеспечивает независимое управление параметрами выходного сигнала, что делает его идеальным для таких приложений, как управление двигателем, тестирование электронных устройств, систем часов или промышленной автоматизации.

Основные характеристики:

  • Диапазон частот: 1 Гц – 150 кГц
  • Регулировка рабочего цикла: 0% – 100%
  • Высокая точность настроек: возможность установки частота каждые 1 Гц и заполнение с точностью 1 % при стандартной настройке и 0,1 % при точной настройке (FINE).
  • Светодиодный дисплей: четкий 4-значный дисплей, показывающий текущие параметры (Гц/%)

Параметры:

  • Источник питания: 3–30 В постоянного тока
  • Выходной ток: 5–30 мА (рекомендуемое использование нагрузки не более 20мА)
  • Погрешность установки частоты: 1Гц
  • Погрешность установки заполнения: 1% в диапазоне частот 1Гц-150кГц, 0,1% в диапазоне частот 1Гц-15кГц
  • Напряжение ШИМ: равно напряжению питания

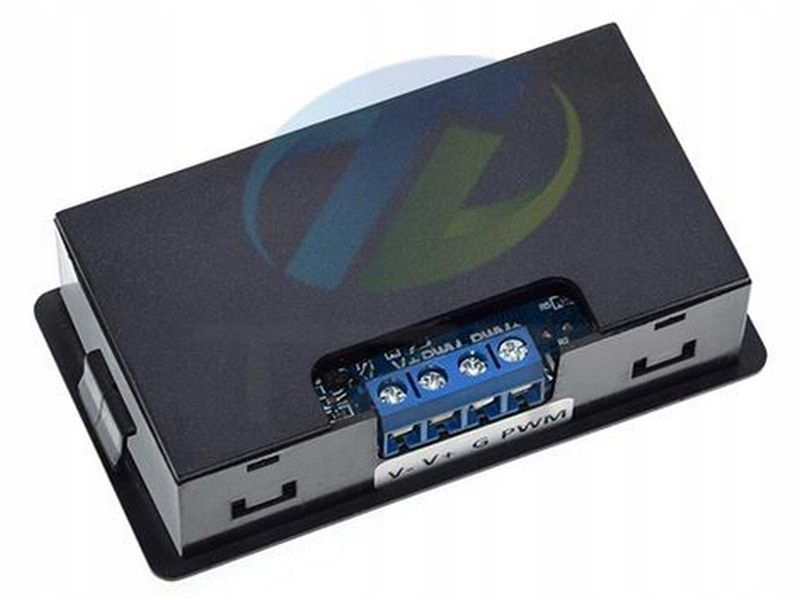

  • Подключение: винтовые разъемы

Регулировка:

Ручка кодировщика: регулировка влево/вправо, уменьшение, увеличение заданного значения

Нажмите кнопку кодировщика:

  • не нажимая: настройка заполнения по умолчанию
  • короткое нажатие: настройка частоты
  • нажмите и удерживайте в течение 2 с: блокировка

нажмите и удерживайте в течение 5 с: переключение между режимами NORMAL и FINE (настройка заполнения) точность)

Индикация на дисплее:

При регулировке частоты диапазон переключается автоматически.

XXX - диапазон 1Гц - 999Гц, единица измерения 1Гц

X.XX - диапазон 1кГц - 9,99кГц, единица измерения 0,01кГц (10Гц)

XX.X - диапазон 10кГц - 99,9кГц, единица измерения 0,1 кГц (100 Гц)

X.X.X - диапазон 1 кГц - 150 кГц, единица измерения 1 кГц

Примеры отображаемых значений:

100 --> 100 Гц

1,01--> 1,01 кГц

54.1--> 54,1кГц

1.2.4-->124кГц

На плате имеется разъем для 8-битной последовательной связи со скоростью 9600бит/с для продвинутых пользователей

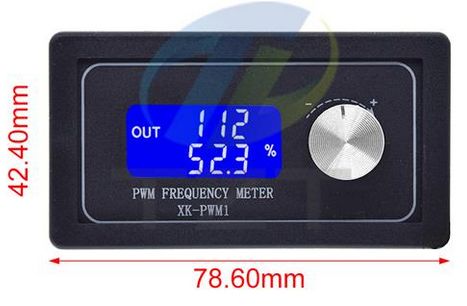

Размеры:

  • Передняя панель: 78,6x42,4 мм
  • Монтажное отверстие: 72x39 мм
  • Глубина: 25 мм, выступающая ручка энкодера 12,5 мм
