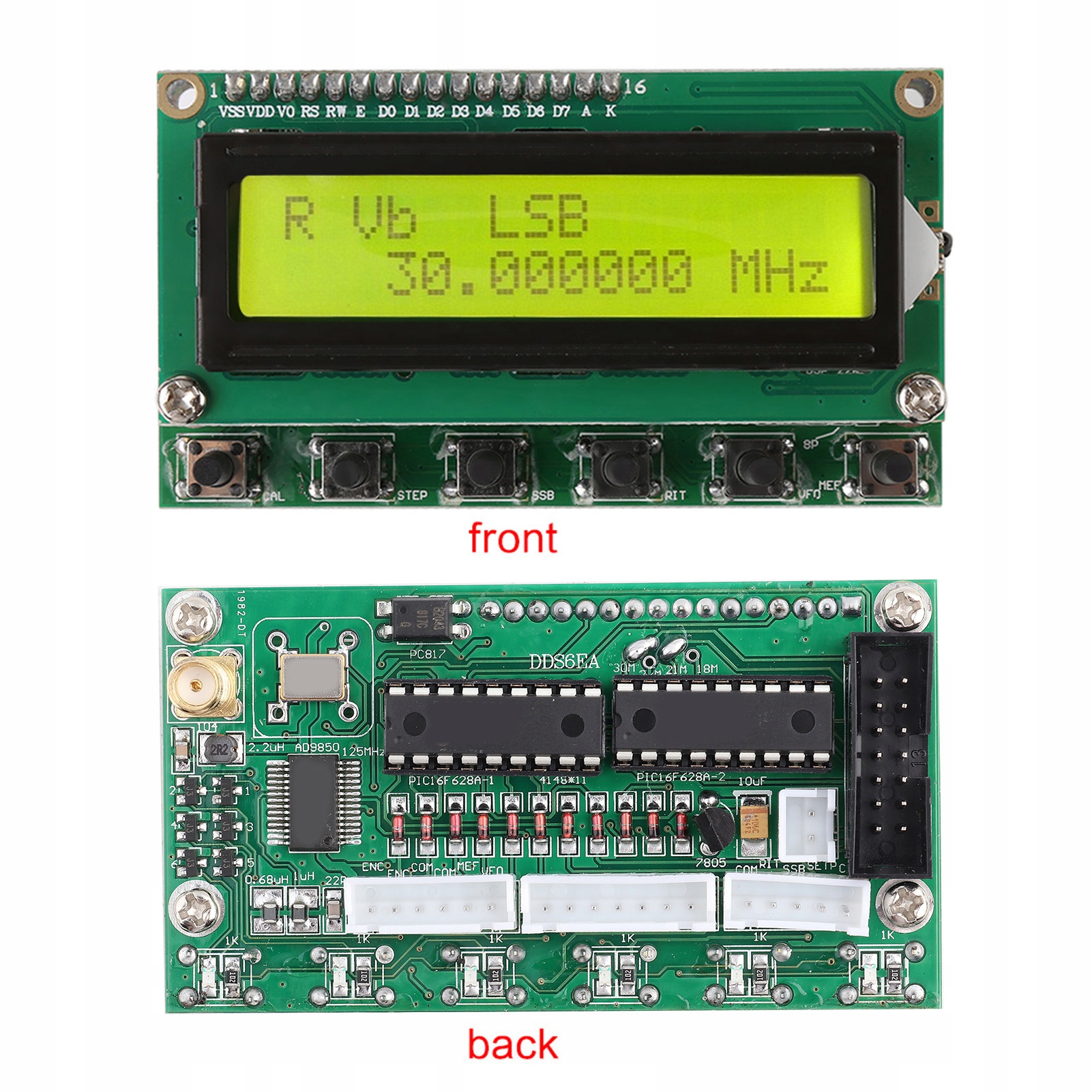

Генератор сигналов DDS AD9850, 6 диапазонов, 0 ~ 55 МГц, цифровая коротковолновая радиостанция W6

Функция:

1. Это генератор сигналов DDS 0–55 МГц. Он основан на чипе AD9850 и очень прост в использовании

2. Поддержка плавной регулировки 0 ~ 55 МГц с шагом 1 Гц

3. Этот генератор имеет регулировку напряжения 78L05. Входной ток 200 мА, входное напряжение 8-9 В будет таким же.

4. Входное напряжение 12 В можно использовать только для кратковременных испытаний, в противном случае произойдет нагрев

5. 1 ~ 6 соответствуют 6 частотным диапазонам: (3,8, 7, 9, 14, 18 или 21, 27 или 29)

Спецификация:

• Особенности:
• Это генератор сигналов DDS с частотой 0–55 МГц. Он основан на микросхеме AD9850 и очень прост в эксплуатации.
• Поддерживает непрерывное регулирование 0 ~ 55 МГц с шагом 1 Гц.
• Этот генератор имеет регулировку напряжения 78L05. Входной ток 200 мА, идеальное входное напряжение 8–9 В.
• Входное напряжение 12 В можно использовать только для кратковременных испытаний, в противном случае это приведет к перегреву.

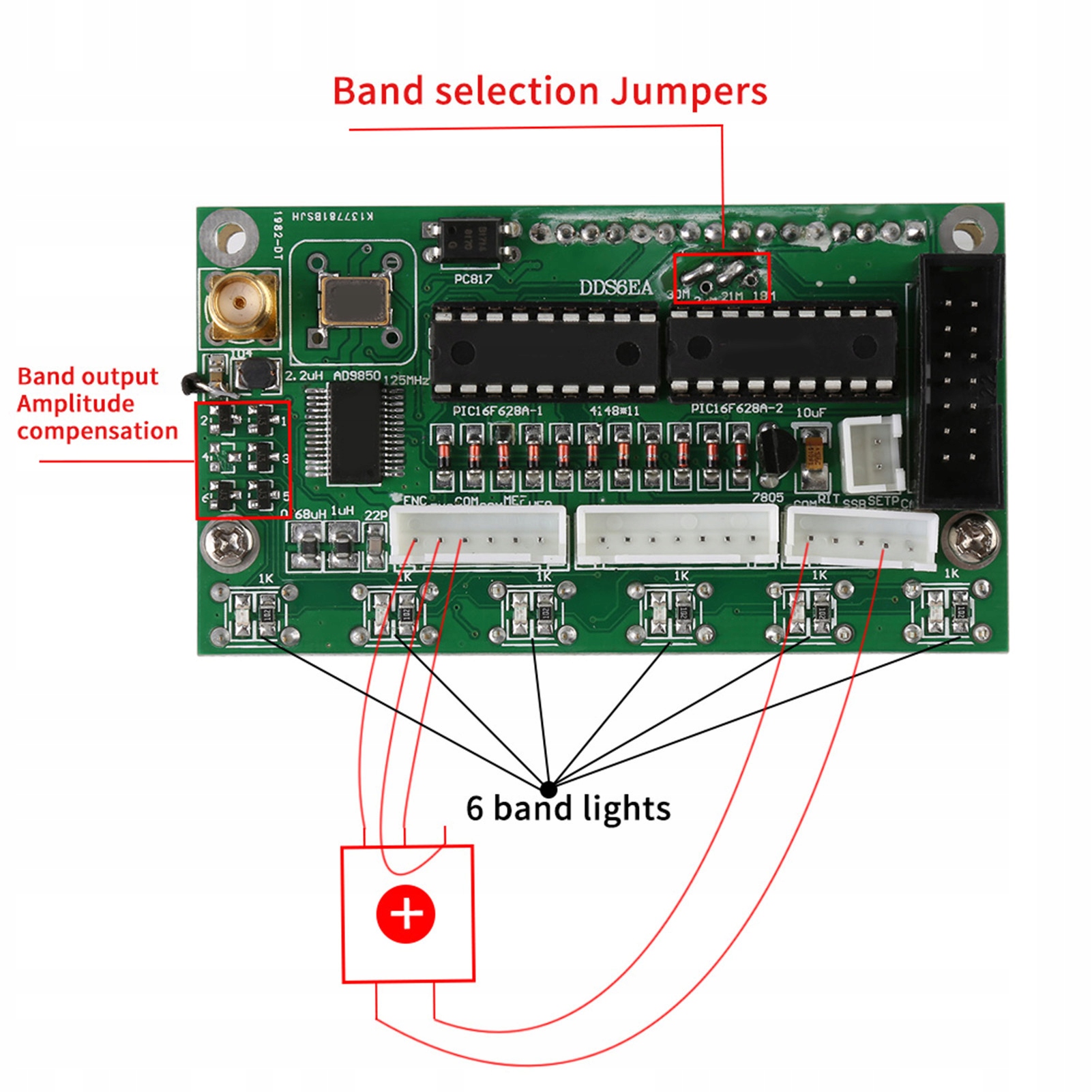

• 5p/6p Подключите к энкодеру согласно фотографии. 7р среднего подключается к входу цифровой матрицы. 14p (8V GND) — это источник питания 8 В от основной платы. Если он питается от материнской платы, DDS не нуждается в независимом источнике питания.
• 1 ~ 6 соответствует 6 частотным диапазонам: (3,8, 7, 9, 14, 18 или 21, 27 или 29).
• ISB, USB, CW — три режима выбора.
• DT — сигнал от материнской платы.
• Клавиши и интерфейсы соединения:
• ENC: переключатель энкодера
• MEM: переключение режима памяти
• VFO: переход от VFO A к VFO B или от VFO B к VFO A.
• SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и т. д.
• RIT: точная настройка частоты приема
• CAL: функции установки
• KB-1 и KB-2 имеют общий контакт, но это не GND.
• Как работать:
• Нажмите Cal, включите питание, затем войдите на экран настроек. Release/Release Cal.
• Ответ: Включить 6xRefcle: Настройка режима тактовой частоты чипа, настройка настройки частотного кодирования. AD9851 установлен на частоту, кратную 6, AD9850 установлен на 1-мягкую частоту. Нажмите Cal, а затем быстро отпустите, чтобы перейти к следующему шагу B.
• B: DDS-System-CLK: Установите рабочую частоту. Используйте переключатель кодера для регулировки значения. Следуйте клавише «Шаг». AD9851 настроен на 6-канальный многоканальный генератор, AD9850 настроен на фактический метод вывода генератора. Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу C.
• C: Min_RX_DDS_FREQ: Устанавливает минимальную рабочую частоту. Используйте переключатель кодировщика, чтобы отрегулировать значение в соответствии с кнопкой «Шаг». Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу D.
• D: MAX_RX_DDS_FREQ: Устанавливает максимальную рабочую частоту. Используйте переключатель кодировщика, чтобы отрегулировать значение в соответствии с кнопкой «Шаг». (Меньше 60 МГц было бы нормально). Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу E.
• E: SSB_Offset: Точная настройка для режима работы SSB. Используйте переключатель кодировщика, чтобы отрегулировать значение в соответствии с кнопкой «Шаг». Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу F.
• F: CW_Offset: Точная настройка для режима работы CW. Используйте переключатель кодировщика, чтобы отрегулировать значение в соответствии с кнопкой «Шаг». Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу G.
• G: offset_freq: установите частоту смещения. например Установите частоту 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения в соответствии с кнопкой Step. Нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу H.
• H: множитель: установите коэффициент умножения для частоты. Должно быть установлено значение 1, нажмите Cal, а затем быстро отпустите, чтобы перейти к шагу I:
• I: на экране появится слово «Сохранить», автоматически сохранится вышеуказанная настройка и произойдет возврат к нормальной работе.
• Технические характеристики:
• Вес: 115 г
• Размер: прибл. 8,2 x 4,5 см/3,2 x 1,8 дюйма.
• Примечания:

1. Система DDS CLK: можно использовать тестер частоты, чтобы получить генератор с частотой 30 МГц, умножить проверенное значение на 6, а затем поместить умноженное значение сюда. Если
