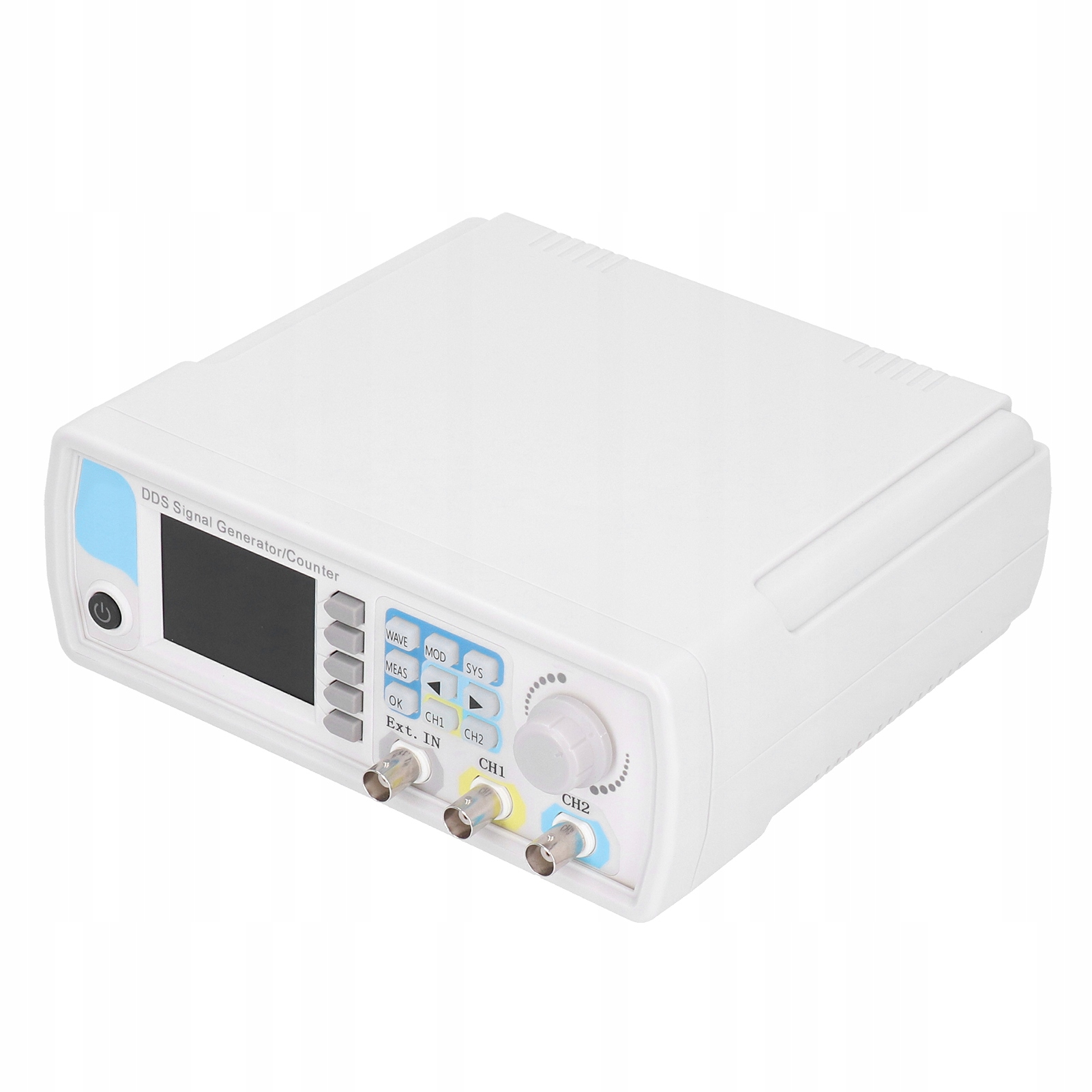

ГЕНЕРАТОР СИГНАЛІВ DDS JDS6600-50M

Функция:

1. Полностью независимый двухканальный выход, одинаковая производительность и регулируемая разность фаз.

2. Используйте мягкие силиконовые клавиши вместо традиционных патч-клавиш, высокую чувствительность и удобство в эксплуатации.

3. Благодаря защите от короткого замыкания на выходе все сигнальные выходы могут работать в течение 60 секунд в условиях короткого замыкания под нагрузкой.

4. Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы.

5. Высококачественное огнезащитное покрытие, красивое и щедрое, после установки кронштейна удобнее работать и просматривать данные.

6. Высокая точность, отличная производительность, мультиэффект и долговечность, широко используются в исследованиях и преподавании автомобильной электроники.

7. Он имеет независимый интерфейс управления, понятные функции и независимый переключатель управления для удобства управления.

Спецификация:

Состояние: 100% новый

Тип изделия: генератор сигналов

Материал: ABS + силикон

Цвет: как показано на рисунке

Модель: JDS6600-50M

Частотные характеристики:

Диапазон частот синусоидальной волны: 0–50 МГц

Диапазон Диапазон частот прямоугольной волны: 0–25 МГц

Диапазон частот треугольной волны: 0–25 МГц

Диапазон частот импульсной волны: 0 ~ 6 МГц

Диапазон частот волны цифровой TTL : 0 ~ 6 МГц

Диапазон частот произвольной волны: 0 ~ 6 МГц

Диапазон регулировки ширины импульса: 30 нс-4000 с

Время нарастания прямоугольной волны: ≤10 нс

Минимальное разрешение по частоте: 0,01 мкГц (0,00000001)

Погрешность частоты: ±20 ppm

Стабильность частоты: ±1 ppm/3 часа

Характеристики волны:

Типы волны: синусоидальная волна, прямоугольная волна, импульсная волна (регулируемый рабочий цикл, ширина импульса и время цикла могут быть точно отрегулированы), треугольная волна, частичная синусоидальная волна, волна КМОП, уровень постоянного тока (установите амплитуду постоянного тока, регулируя смещение), полуволну, полную волну, положительную ступенчатую волну, обратную ступенчатую волну, шумовую волну, экспоненциальный рост, экспоненциальный спад, мультизвуковую волну, синхроимпульс, импульс Лоренца и 60 форм сигналов, определяемых пользователем.

Длина волны: 2048 точек

Частота дискретизации сигнала: 266 Мвыб/с

Разрешение сигнала по вертикали: 14 бит

Синусоида:

Подавление гармоник: 245 дБн (<1 МГц); 240 дБн (1 – 20 МГц)

Общие гармонические искажения: <0,8 % (20 Гц – 20 кГц, 0 дБм)

Прямоугольные и импульсные волны: выбросы ≤ 5 %

Диапазон регулировки рабочего цикла импульсной волны: 0,1% ~ 99,9%

Диапазон регулировки коэффициента заполнения частичной синусоидальной волны: 0,1%–99,9%

Линейность пилообразной волны: ≥98% (0,01 Гц ~ 10 кГц)

Выходные характеристики:

Разрешение по амплитуде: 1 мВ

Стабильность амплитуды: ±0,5%/5 часов

Неравномерность амплитуды: ±5% (<10 МГц); ±10 % (>10 МГц)

Волновой выход:

Выходное сопротивление: 50 Ом ± 10 % (типичное)

Защита: все выходные клеммы сигнала могут работать в в пределах 60 при коротком замыкании под нагрузкой

Смещение постоянного тока:

Диапазон регулировки смещения: ≤10-амплитуда/2 смещения

Разрешение смещения: 0,01 В

Характеристики фазы:

Диапазон регулировки фазы: 0 ~ 359,9°

Разрешение фазы: 0,1°

Выход TTL/CMOS:

Низкий уровень: <0,3 В

Высокий уровень: 1 В ~ 10 В

Время нарастания/спада уровня: <20 нс

Функция внешнего измерения:

Функция счетчика частоты:

Диапазон измерения частоты: 1 Гц ~ 100 МГц

Точность измерения: плавная регулировка времени стробирования 0,01 с ~ 10 с

Функция счетчика:

Диапазон счета 0–4294967295

Режим связи: режимы связи постоянного и переменного тока

Метод счета: ручной

Диапазон напряжения входного сигнала: 2 В (размах) ~ 20 В (размах)

Измерение ширины импульса: разрешение 0,01 мкс, максимально измеряемое 20 с

Измерение периода: разрешение 0,01 мкс, максимально измеряемое 20 с

Функция сканирования:

Канал сканирования: CH1 или CH2

Тип частотного сканирования: линейное сканирование, логарифмическое сканирование

Время сканирования: 0,1 с ~ 999,9 с

p>

Диапазон настроек: произвольно устанавливается между начальной точкой (0,01 Гц) и максимальной выходной частотой соответствующей модели в конечной точке.

Направление сканирования: вперед, назад и вперед в обе стороны

p>

Функция пакетного режима:

Количество импульсов: 1–1048575

Серийный режим: ручной запуск, запуск CH2, внешний запуск (переменный ток), внешний запуск (постоянный ток)

Общие характеристики:

Тип дисплея: 2,4-дюймовый цветной TFT ЖК-дисплей.

Хранение и зарядка:

Количество: 100 групп.

Местоположение: от 00 до 99 (параметр места хранения по умолчанию 00 вызывается при включении устройства)

Произвольная форма сигнала: Количество: 60 групп от 1 до 60 (по умолчанию 15 групп при запуске)

Интерфейс:

Режим интерфейса: использование USB для последовательного интерфейса.

Интерфейс расширения: последовательный порт с режимом уровня TTL, удобный для разработки пользователями.

Скорость связи: используется стандарт 115200 бит/с.

Протокол связи: в режиме командной строки протокол открыт.

Напряжение:

Вход: AC100–240 В (50/50 В). 60 Гц)

Выход: 5 В постоянного тока ± 0,5 В

Условия окружающей среды: Температура: 0–40 ℃ Влажность: <80 %

Список упаковки:

1 генератор сигналов

1 адаптер питания

1 USB-кабель

2 кабеля для подключения сигнала

1 руководство на английском языке

1 компакт-диск

1 кабель BNC

Примечание:

Мониторы не входят в комплект поставки. Откалиброван одинаково, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, возьмите настоящий в качестве стандарта.
