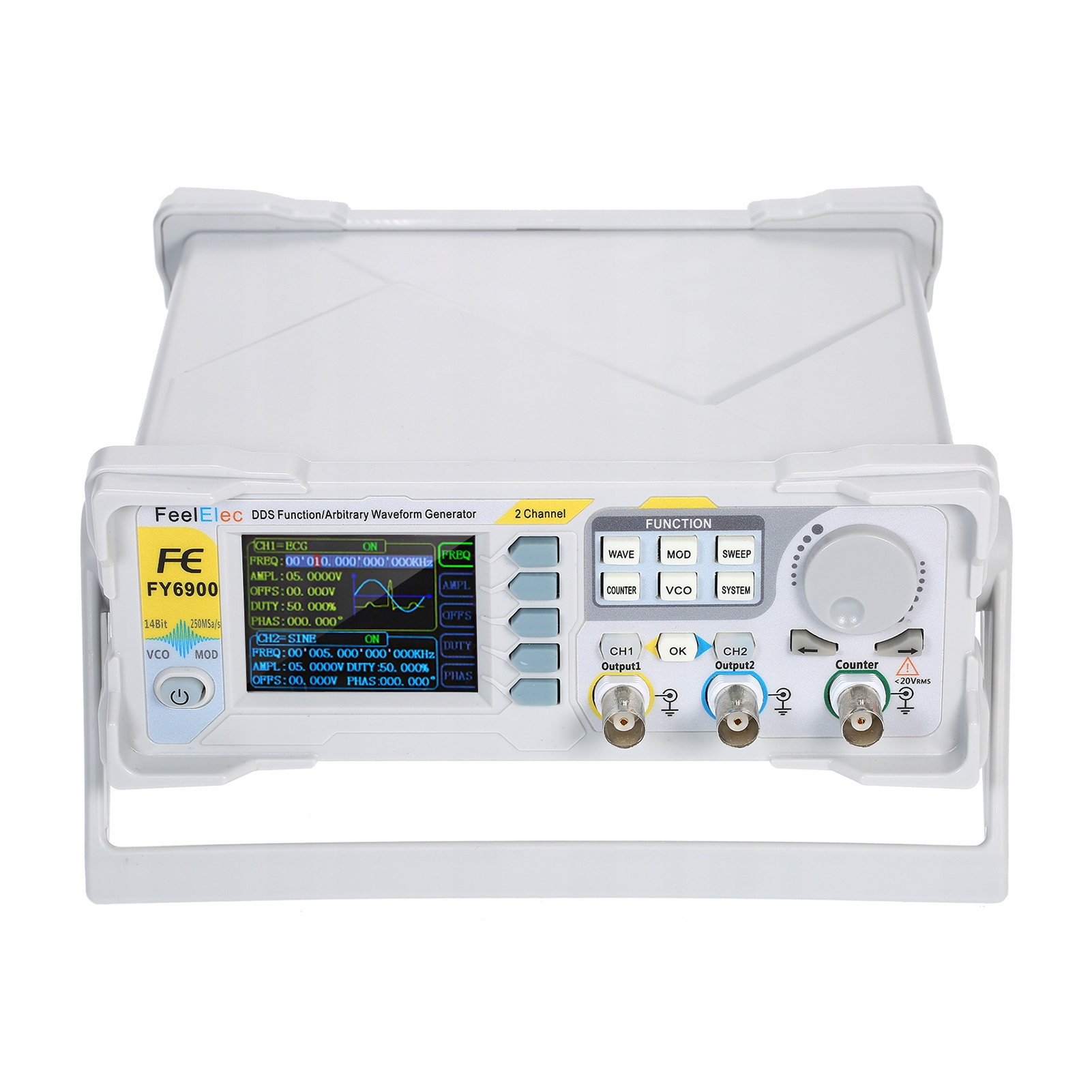

ГЕНЕРАТОР СИГНАЛОВ ФУНКЦИИ DDS 100 МГц FY6900 2,4-ДЮЙМОВЫЙ ЖК-дисплей

Особенности:

Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильный, точный и чистый сигнал с низким уровнем искажений.

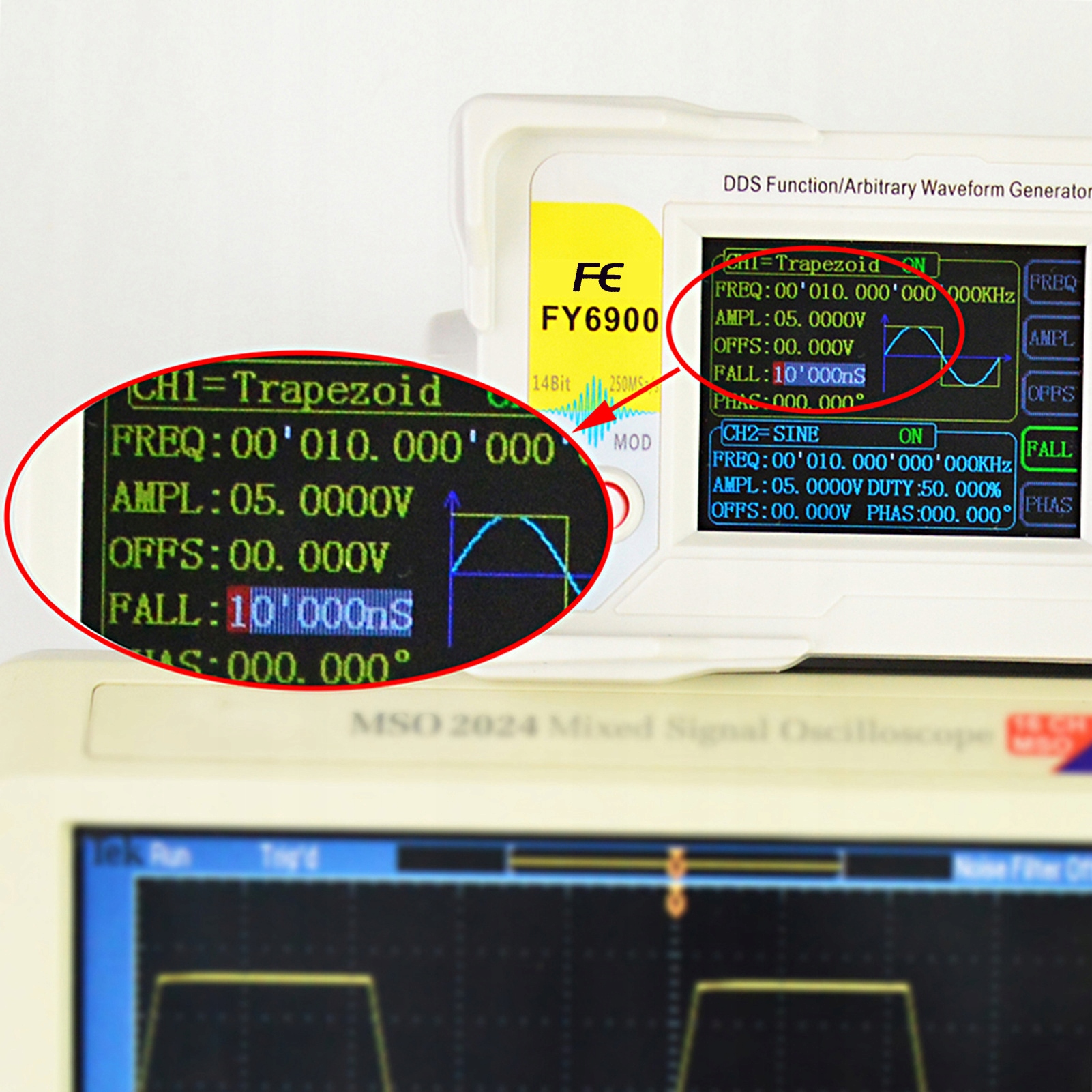

2,4-дюймовый цветной TFT ЖК-дисплей с разрешением 320*240, одновременно отображающий параметры и графику каналов CH1 и CH2.

Использует технологию MagicPulse, низкий джиттер (RMS). В устройстве используется 14-битный быстрый цифро-аналоговый преобразователь (или выходное квантование 5 Vpp составляет менее 1 мВ), частота дискретизации 300 Мвыб/с, разрешение по вертикали 14 бит.

Он может генерировать до 99 групп функций/произвольных сигналов, включает 35 групп предустановленных сигналов и 64 группы пользовательских сигналов. Предустановленные формы сигналов: синусоидальная волна, угловая форма сигнала (регулируемый рабочий цикл), импульсная (возможность точной установки ширины импульса и времени цикла), треугольник/линейное изменение, КМОП (012 В), четыре TTL-канала, экспоненциальный рост, экспоненциальный спад, шум, ЭКГ, ток удержания и т. д.

Возможность сохранения 64 файлов данных любых сигналов, каждый с глубиной записи 8192 точки * 14 бит; (чем больше глубина записи сигнала, тем более детальной является запись сигнала, и детали сигнала могут быть воспроизведены с высокой точностью).

Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

Функция развертки: позволяет выполнять развертку по 4 свойствам сигнала, включая частоту, амплитуду, смещение и рабочий цикл; имеет два типа развертки: линейную и логарифмическую; время развертки 0,01 с999,99 с; Проведите пальцем вверх, вниз и в обе стороны.

Функция VCO (выход, управляемый напряжением): может управляться внешним входным сигналом: напряжением управления частотой, напряжением управления амплитудой, напряжением управления смещением, напряжением управления рабочим циклом и модуляцией ШИМ.

Функция импульсного выхода: доступен ручной триггер, внутренний триггер CH2 и внешний триггер. Он может генерировать 11048575 последовательностей импульсов.

Функция счетчика: имеет 2 режима измерения связи, включая связь по постоянному току и связь по переменному току. Эта конструкция решает проблему неточностей связи по переменному току.

Стандартные двойные, полнофункциональные каналы, эквивалентные двум независимым генераторам.

Функция синхронизации каналов: поддерживает копирование формы сигнала и копирование состояния между каналами.

Поддерживает два или более генератора сигналов, подключенных для получения многоканального выхода, максимально поддерживает 16-канальный синхронный выход, фазу между каждым каналом можно регулировать.

Точная регулировка фазы двух каналов. Точность может составлять 0,01.

Минимальное разрешение по амплитуде может составлять до 1 мВ. Диапазон амплитуд составляет 1 мВ25 В (размах).

Коэффициент заполнения каждого канала можно регулировать независимо в диапазоне 0,01-99,99, а разрешение регулировки составляет 0,01.

Функция смещения постоянного тока -12 В+12 В. Разрешение 0,001В.

Функция сохранения: позволяет сохранить 20 наборов заданных пользователем параметров, которые можно загрузить в любое время.

Функция связи: всеми функциями можно управлять с помощью компьютерной программы, а протокол связи открыт для дальнейшего развития.

Функция связи: всеми функциями можно управлять с помощью компьютерной программы, а протокол связи открыт для дальнейшего развития.

Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд в случае короткого замыкания нагрузки.

Мы предоставляем эффективное компьютерное программное обеспечение для редактирования сигналов. Пользователи могут загрузить на это устройство любой сигнал после его редактирования с помощью компьютерной программы, которая находится на прилагаемом компакт-диске.

Корпус из АБС-пластика настольной конструкции. Блок питания с широким диапазоном напряжения 100-240 В (переменный ток).

Спецификация:

Вилка и модель: вилка стандарта США FY6900-100M

Материал: ABS

Синусоидальный сигнал: 0–20 МГц (20 М), 0–60 МГц (60 М), 0 – 100 МГц (100 М)

Частота дискретизации: 250 Мвыб./с (20 М), 60M), 300 Мвыб/с (100M)

Диапазон выходной амплитуды: 1 мВ24 Вpp (20 M, 60 M), 1 мВ25 Vpp (100 M)

Разрешение по вертикали: 14 бит

Длина сигнала: 8192 точки * 14 бит

Минимальная длительность импульса: 20 нс

Тип модуляции: AM, FM, PM, ASK, FSK, PSK

Дисплей: 2,4 дюйма (320*240), цветной TFT-дисплей

Энергонезависимая память: может хранить 64 произвольных определяемых пользователем сигнала (8K, 14 бит) * 64

Источник питания: 100–240 В переменного тока

Размеры продукта: 210 * 195 * 75 мм / 8,27 * 7,68 * 2,96 дюйма (Д * Ш * В)

Вес продукта: 611 г / 21,56 унций

Вес упаковки: 1065 г / 37,51 унций

Размер упаковки: 27 * 21 * 9,5 см / 10,63 * 8,27 * 3,75 дюйма

Содержимое упаковки:

1 * Генератор сигналов DDS

1 * Кабель питания

1 * USB-кабель для передачи данных

1 * Кабель BNC-BNC

2 * Кабели с зажимом BNC
