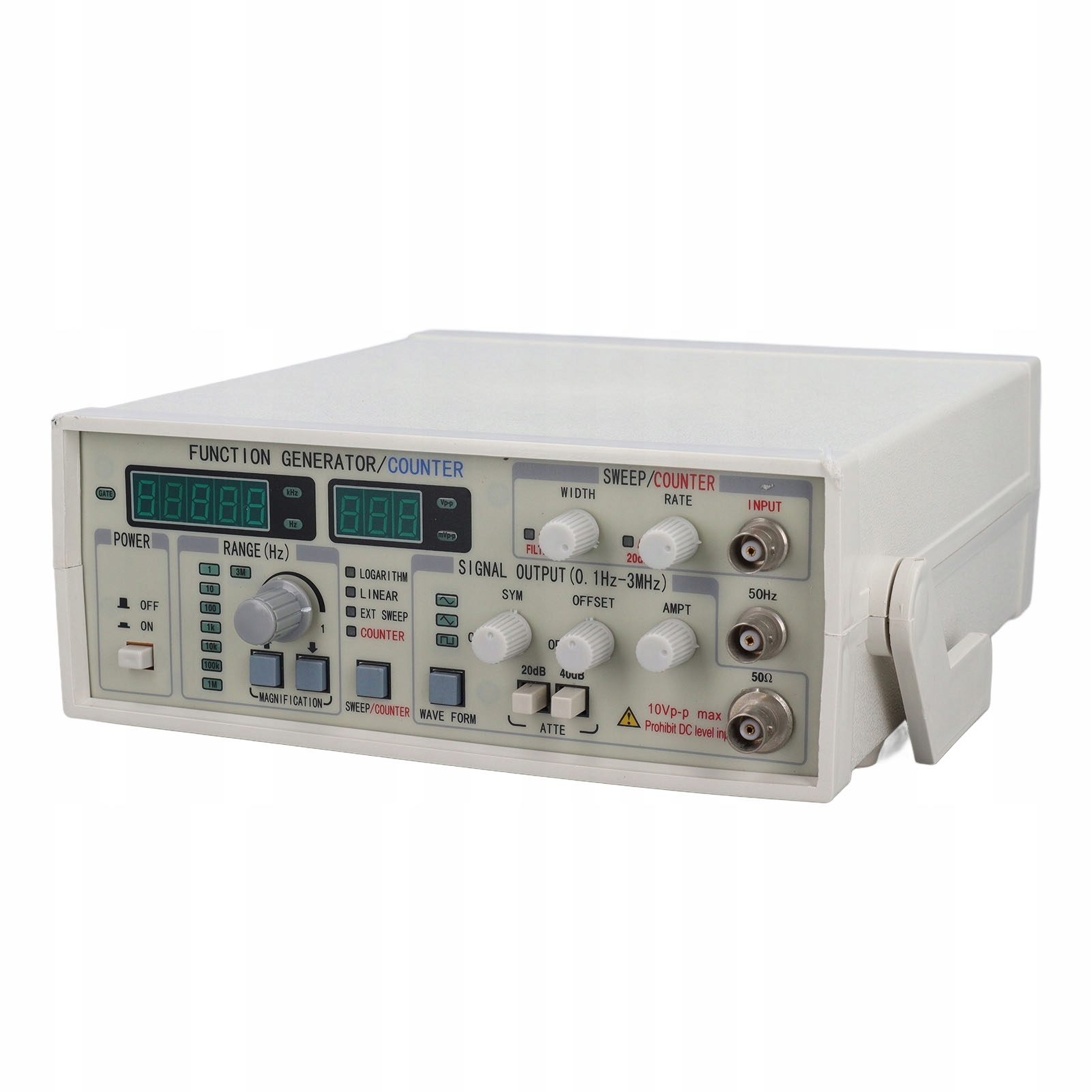

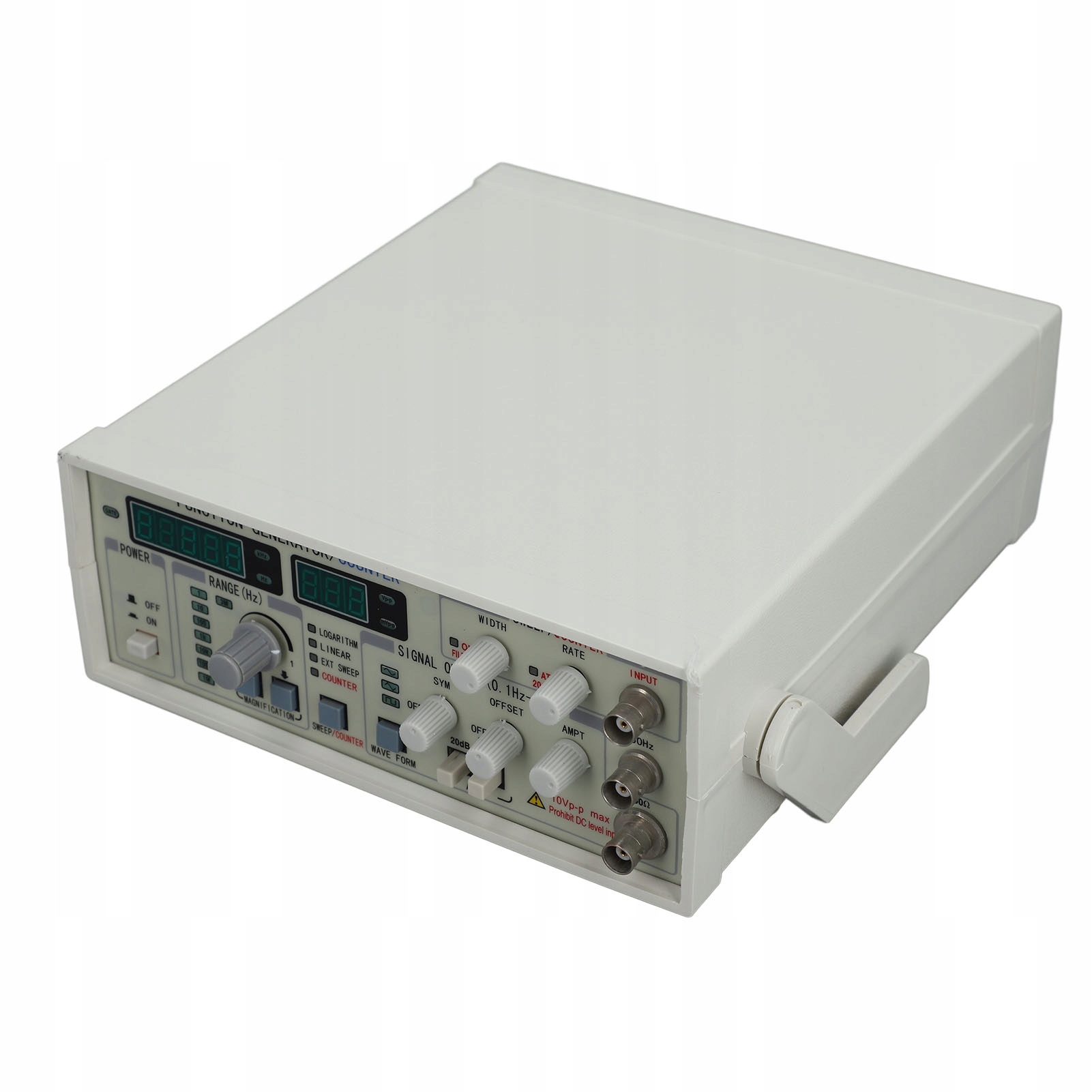

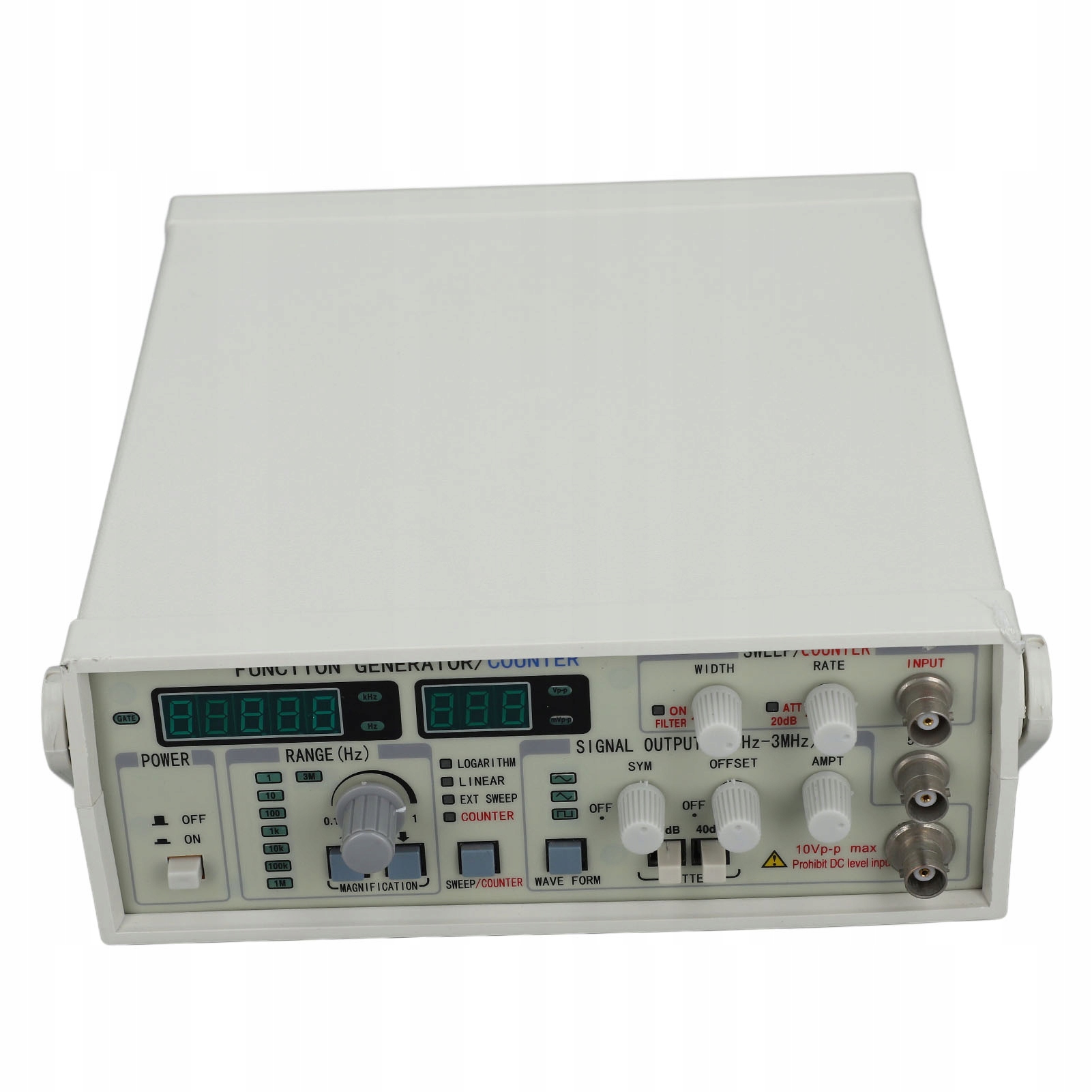

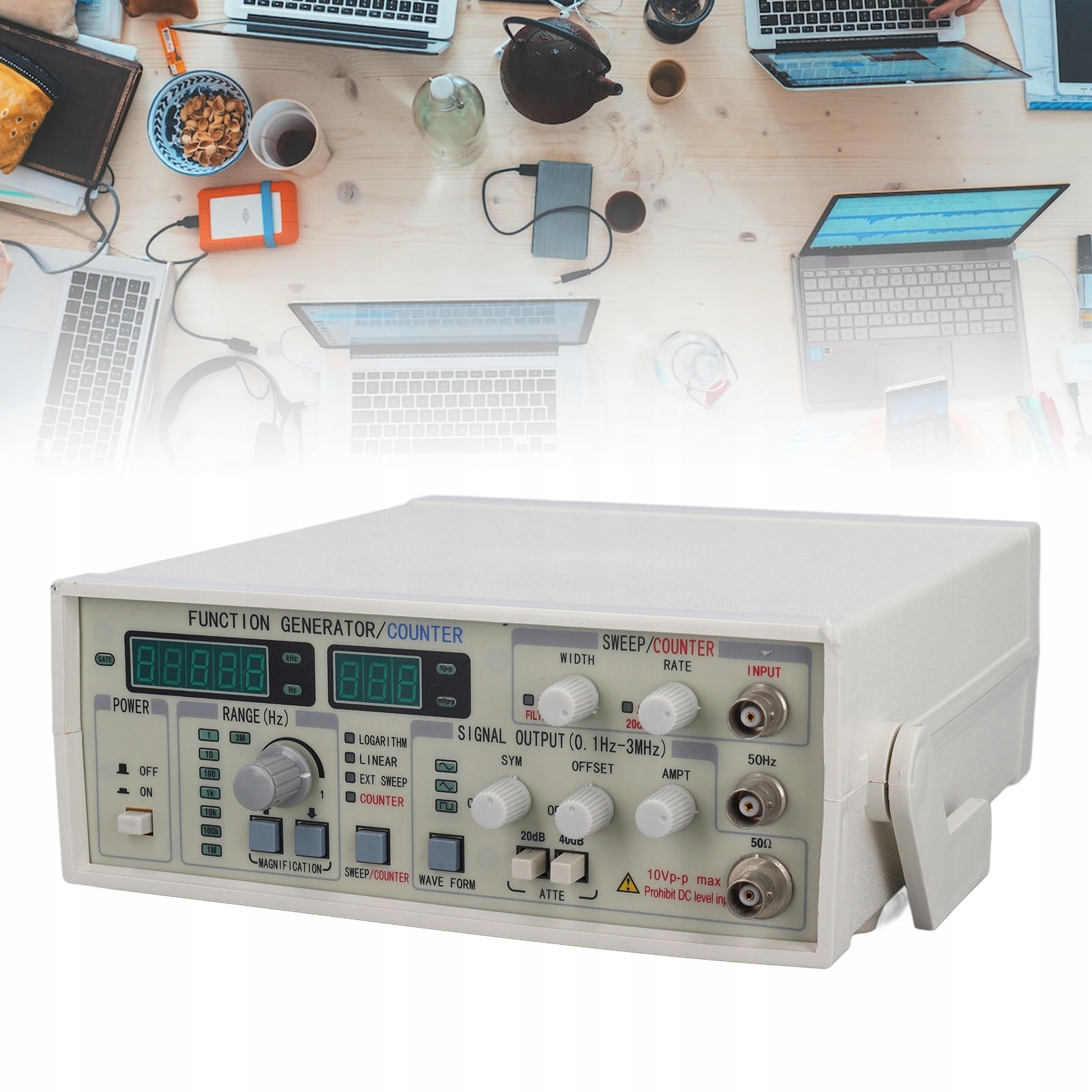

Генератор сигналов Синусоидальный счетчик Генератор квадратов и треугольников 74

Функция:

1. Генерация сигналов: Счетчик функционального генератора может генерировать непрерывные сигналы, сигналы сканирования, функциональные сигналы, импульсные сигналы, одиночные импульсные сигналы мощностью 4 Вт, а также может измерять внешнюю частоту.

2. Надежный и практичный: он использует высокоточный микроконтроллер функционального генератора IC, который характеризуется высокой надежностью и стабильностью. Подходит для электронной лаборатории, производственной линии, образования, научных исследований и других областей.

3. Форма выходного сигнала: этот функциональный генератор поддерживает основные формы сигналов, такие как синусоидальные волны, треугольные волны, прямоугольные волны и асимметричные формы сигналов, такие как волны пи-образной формы и импульсы. Он имеет функцию развертки частоты для всех форм сигналов.

4. Точная схема: использование LSI и современных компонентов в точных цепях источника питания и универсальных схемах защиты выхода обеспечивает высокую надежность прибора, а выходной сигнал имеет высокую точность.

5. Области применения: этот счетчик-генератор функций подходит для многих областей, таких как научные исследования, образование, инженерные испытания и т. д. Это важный инструмент для разработки и тестирования различных электронных устройств.

Спецификация:

• Тип изделия: функциональный генератор
• Материал: АБС-пластик
• Выходная частота:
• 0,1–5 МГц (YD1605);
• 0,1–10 МГц (YD1610);
• 0,1–3 МГц (YD1602);
• 0,1–3 МГц (YD1602P)
• Разделен на 8 диапазонов в течение десяти лет, частота каждого диапазона регулируется потенциометром калибровки частоты.
• Выходное сопротивление:
• Функциональный выход: 50 Ом
• Выход синхронизации CMOS TTL: 600 (TTL)
• Форма выходного сигнала:
• Функция выхода: синусоидальный, треугольный, квадратный (симметричный или асимметричный выход)
• Выход синхронизации TTL CMOS: импульсный (com-выход f100 кГц)
• Синусоидальный выход: одиночный синусоидальный выход 100 Гц (1 Впик-пик, 50–100 Гц)
• Амплитуда выходного сигнала:
• Функциональный выход:
• (1M) Без затухания: 1Впик-пик-20Впик-пик, непрерывно регулируется
• Затухание 20 дБ: 0,1 Впик-пик-2 Впик-пик, плавная регулировка
• Затухание 40 дБ: 10 мВпик-пик-200 мВпик-пик, плавная регулировка
• Затухание 60 дБ: 1 мВпик-пик-20 мВпик-пик, плавная регулировка
• TTL Выход синхронизации CMOS: TTL: уровень 0 0,8 В; 1 уровень 1,8 В (сопротивление нагрузки 600).
• КМОП 0 уровень 0,8 В, 1 уровень 5–15 В (f100 кГц, сопротивление нагрузки 2 КБ)
• Функция выходного уровня постоянного тока (смещение) Диапазон настройки:
• Закрыт или -5 В-+5 В 10 (50 нагрузка). В закрытом положении уровень постоянного тока выходного сигнала составляет 0 В +- 0,1 В.
• Когда сопротивление нагрузки составляет 1М, диапазон настройки составляет -10В-+10В10.
• Функция Подавление выходного сигнала: 0дБ, 20дБ, 40дБ, 60дБ (0дБ означает отсутствие отклонения)
• Тип выходного сигнала: частотный сигнал, сигнал развертки, частотная модуляция сигнал (внешнее управление)
• Функция Асимметричный выход Диапазон настройки (SYM): Закрыто или (20-80) 10. В закрытом положении форма выходного сигнала симметрична или: 2
• Режим развертки:
• Режим внутренней развертки: режим линейной или логарифмической развертки
• Характеристики внутренней развертки:
• Время развертки: 10 мс–5 с 10
• Ширина развертки: 1 полный частотный диапазон.
• Внешние характеристики развертки:

Как использовать:

• Для использования следуйте инструкциям.

Список упаковки:

• 1 генератор функций
• 1 шнур питания
• 1 зажим «крокодил»
• 1 руководство пользователя
