Генератор сигналов DDS 1 Гц – 500 кГц Синусный 1 Гц – 20 кГц Прямоугольный 96
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Оплачивая «Генератор сигналов DDS 1 Гц – 500 кГц Синусный 1 Гц – 20 кГц Прямоугольный 96», вы можете быть уверены, что данное изделие из каталога «Сетевые устройства» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функция:
1. Генератор сигналов: возможность выдавать синусоидальную волну частотой 1 Гц–500 кГц, прямоугольную волну 1 Гц–20 кГц, пилообразную волну и треугольную волну.
2. Практическая работа: Может использоваться для тестирования и отладки электронных схем, проверки и измерения АЧХ и импульсных характеристик усилителей звука.
3. Надежность в использовании: обеспечивает высокую точность и стабильную частоту, подходит для калибровки коэффициента развертки осциллографа.
4. Прямоугольная волна: Выход прямоугольной волны идеально подходит для настройки аттенюатора осциллографа, характеристик пробного импульса и т. д.
5. Удобство переноски: легкий и компактный, удобная переноска значительно упрощает отправку и прием сигнала.
Спецификация:
- Тип изделия: генератор сигналов.
- Материал: АБС-пластик.
- Функция: отправлять и получать сигнал.
- Диапазон частот: синусоидальная волна 1–500 кГц, выходная амплитуда плоская на частоте 200 кГц, а выходная амплитуда уменьшается по мере увеличения частоты. и другие формы сигналов от 1 Гц до 20 кГц, но верхний предел регулируемой частоты не ограничен, если требования к искажениям и вибрации не высоки, и частота использования может быть дополнительно увеличена.
- Разрешение: 1 Гц.
- Форма выходного сигнала: синусоидальная волна, прямоугольная волна, треугольная волна, прямая пилообразная волна, обратная пилообразная волна, электрокардиограмма, шумовые волны.
- Синусоиды искажения: 1%, частота < 1 ХЗ; 0,5%, частота ≥ 1 кГц.
- Выходная амплитуда: максимум ±10 В, размах.
- Выходное сопротивление: 50 Ом.
- Смещение постоянного тока: максимум ±10 В, с функцией отключения питания.
- Функция хранения: все параметры настройки могут быть сохранены.
- Выход диапазона частот:
- Синусоида: 1 Гц–500 кГц, эффективный диапазон.
- Прямоугольная волна: 1–20 кГц, эффективный диапазон.
- Треугольная волна: 1 Гц–20 кГц, эффективный диапазон.
- Пилообразная волна: 1 Гц–20 кГц, эффективный диапазон.

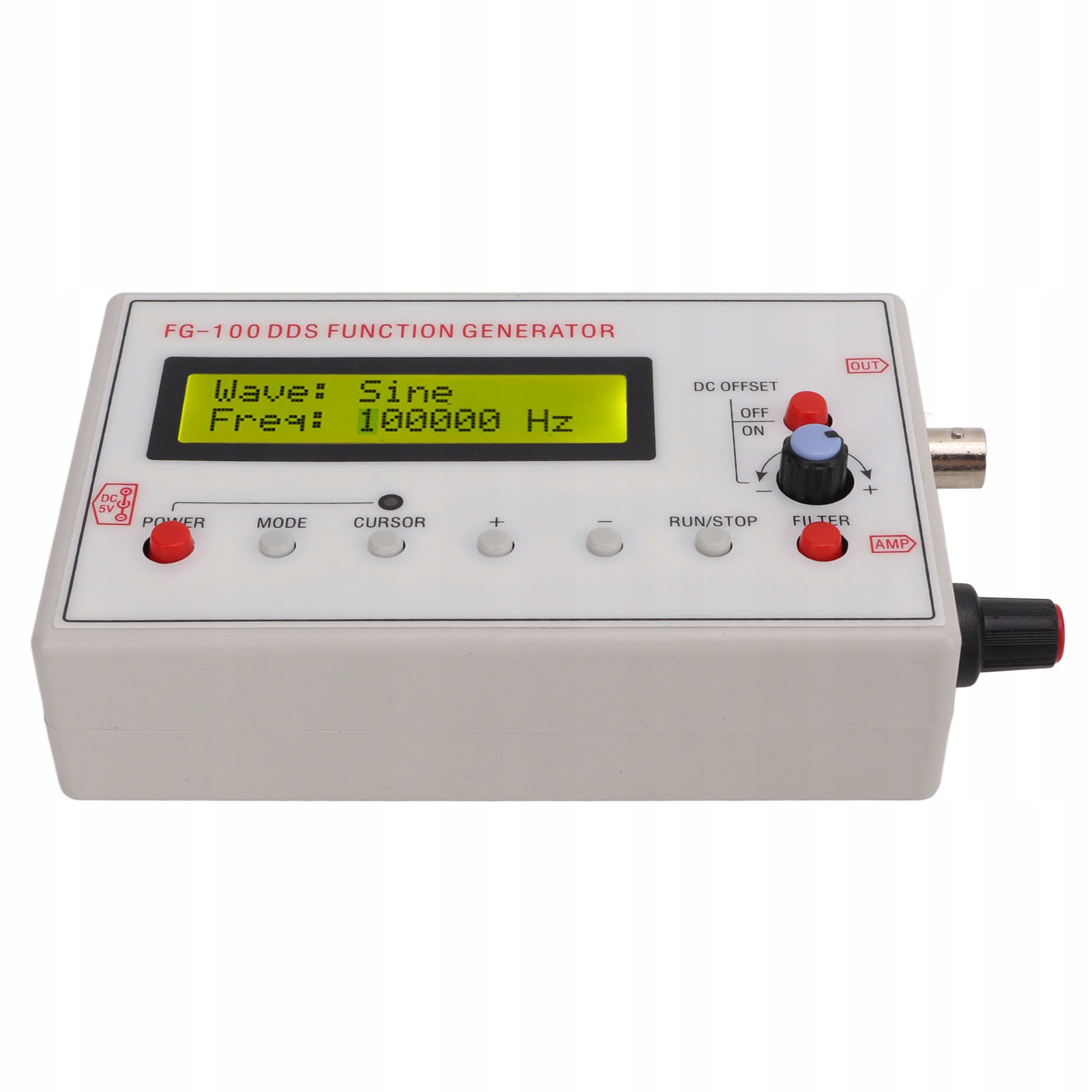

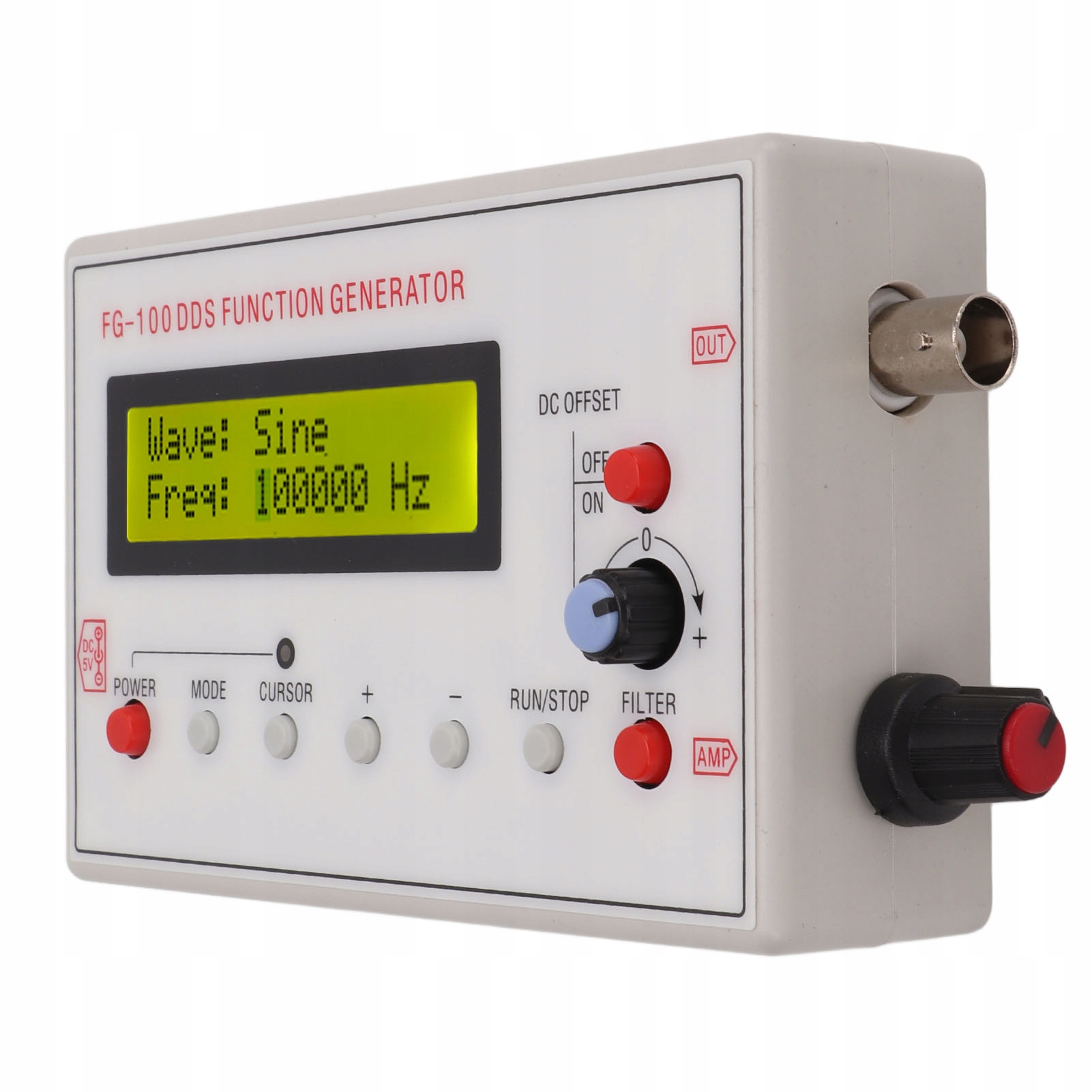

Как использовать:
- 1. РЕЖИМ: Кнопка переключения формы сигнала.
- 2. КУРСОР: фиксированная клавиша курсора.
- 3. RUN STOP: Начните отправку сигнала.
- 4. +: частота плюс.
- 5. -: Частота минус.
- 6. СМЕЩ: регулирует смещение формы сигнала.
- 7. AMP: регулирует амплитуду сигнала.
Список упаковки:
- 1 генератор сигналов, 1 USB-кабель
- 1 руководство пользователя
