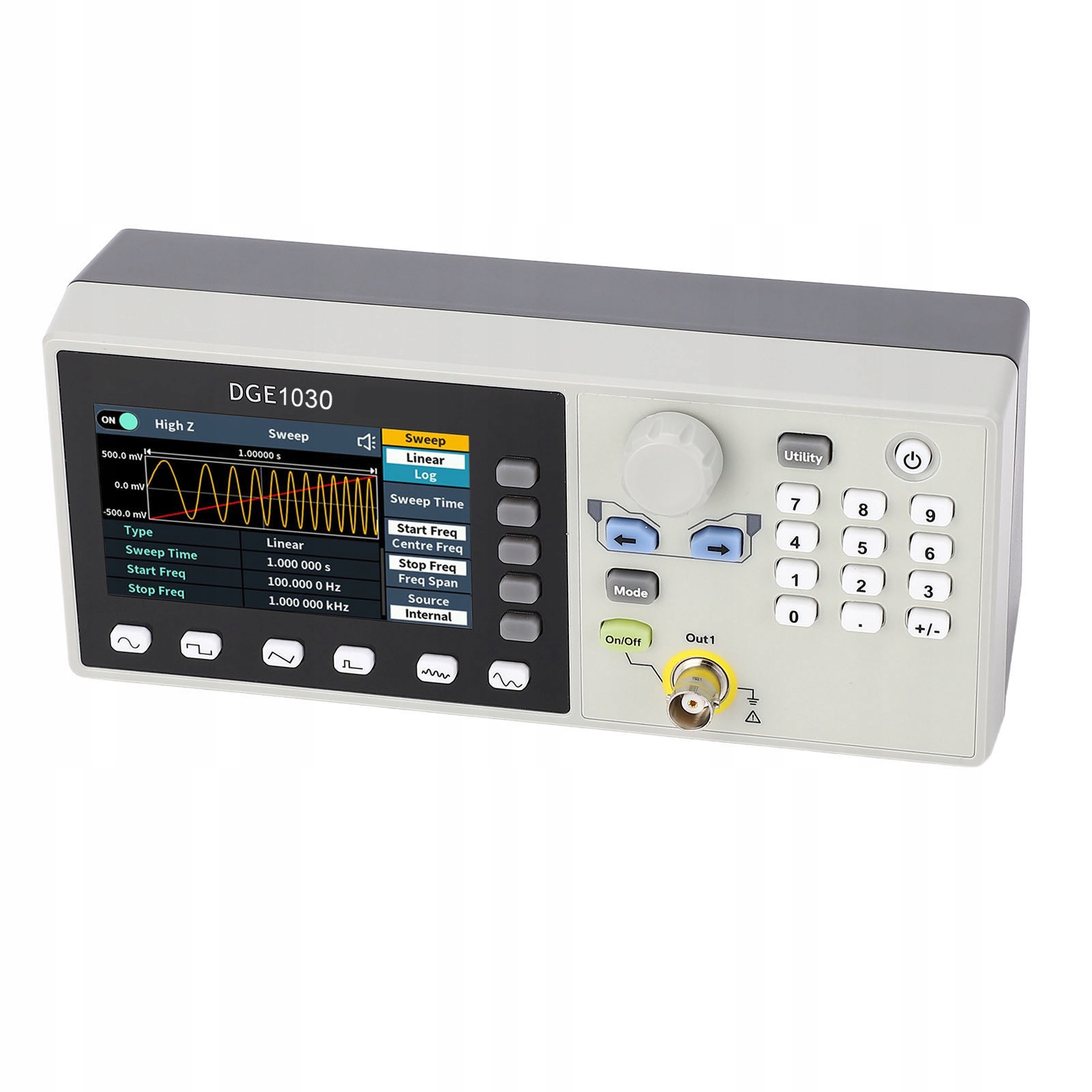

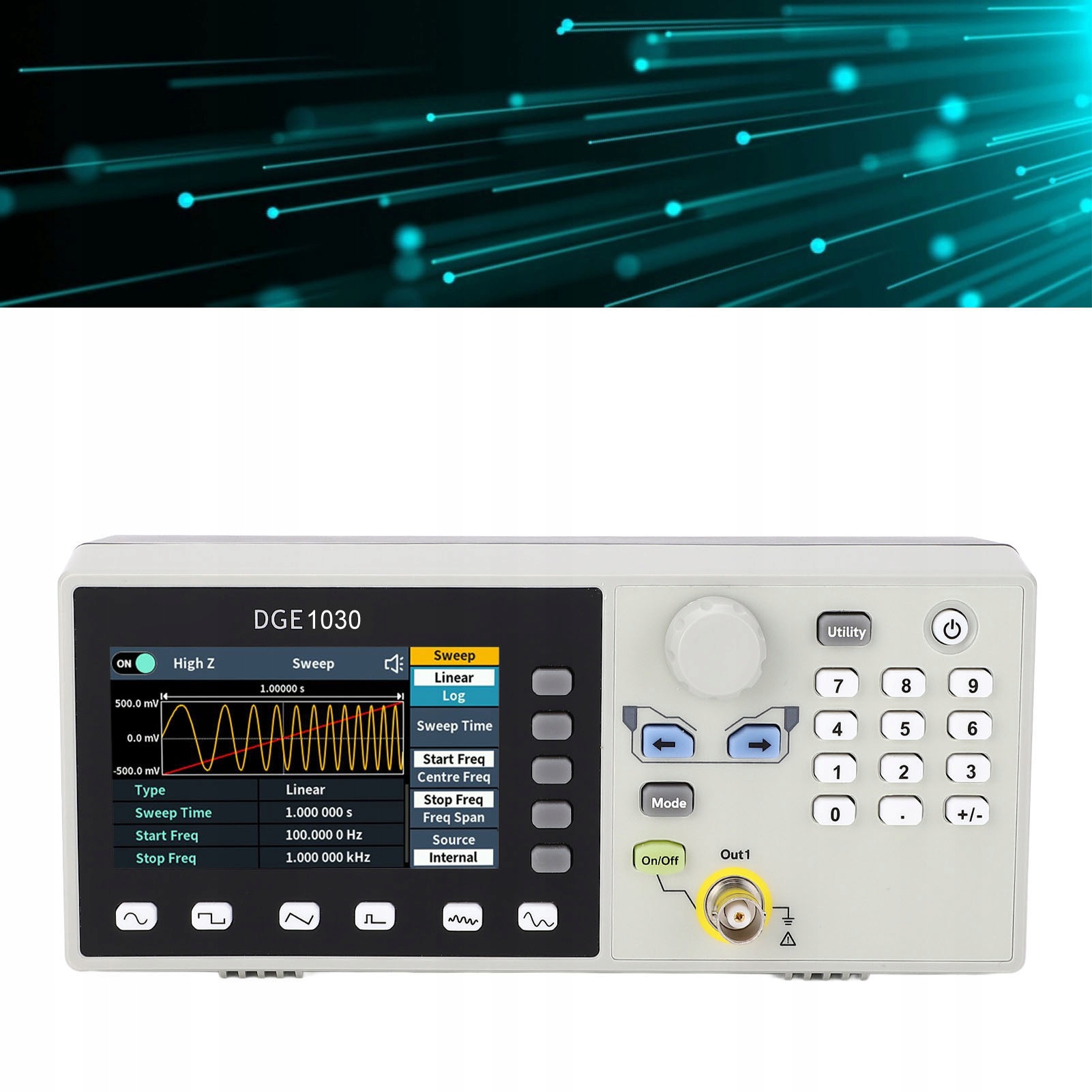

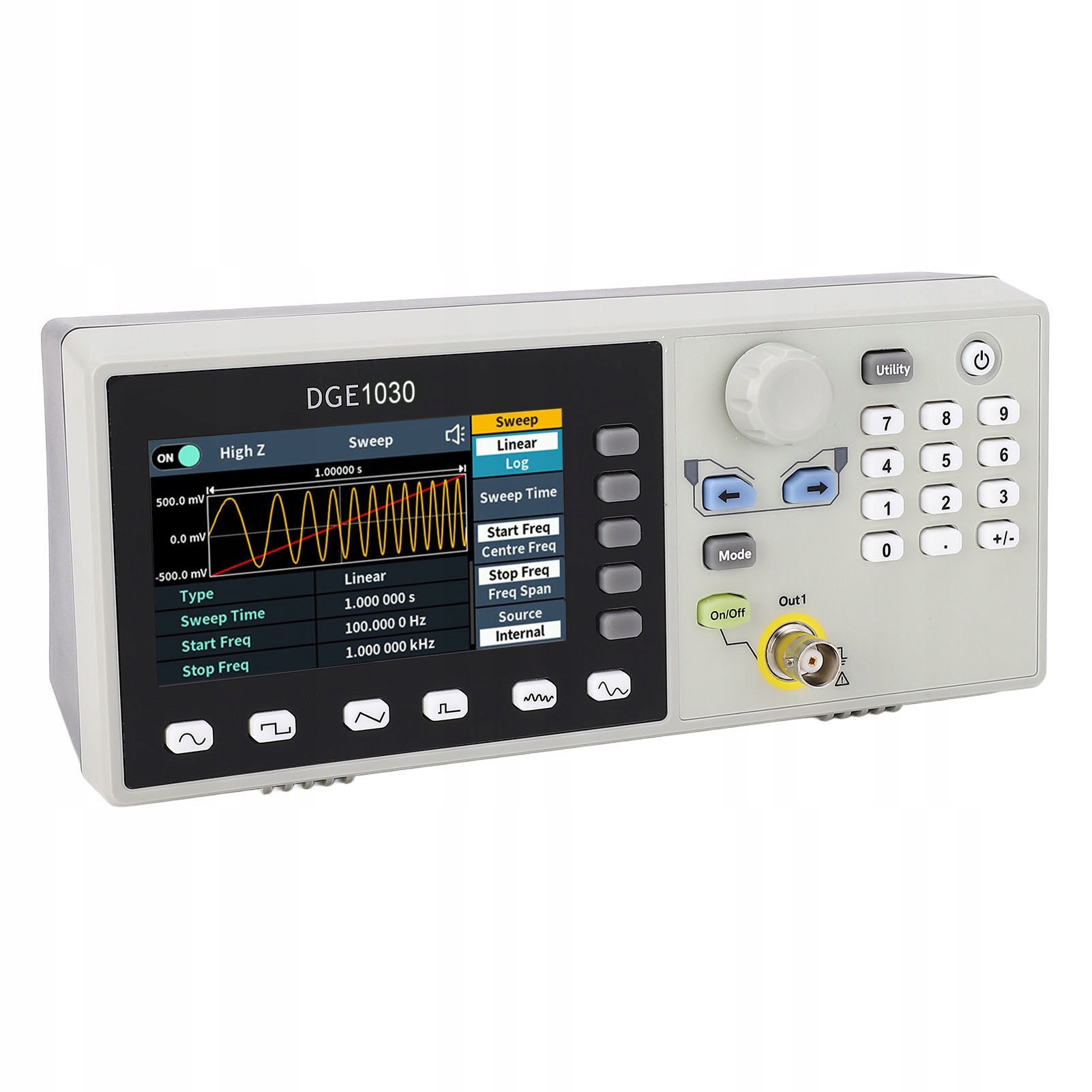

Генератор сигналов произвольной формы Диапазон от 1 мкГц до 30 МГц RJ

Функция:

1. Широкий диапазон поддерживаемых форм сигналов. Генератор сигналов DGE1030 с частотой 30 МГц поддерживает различные формы сигналов, включая синусоидальную, квадратную, пилообразную, импульсную, шумовую и более 160 других типов сигналов произвольной формы, что делает его универсальным для различных приложений.

2. Подробные частотные характеристики. Предлагая диапазон частотной характеристики от 1 мкГц до 30 МГц с высоким частотным разрешением до 1 мкГц, этот генератор сигналов может генерировать различные формы сигналов для удовлетворения всех ваших потребностей в сигналах.

3. Отличные амплитудные характеристики: благодаря высокой точности и амплитудному разрешению этот генератор сигналов отображает комплексные амплитудные характеристики и поддерживает широкий выходной диапазон, предоставляя вам полный контроль над вашим сигналом.

4. Высокая стабильность частоты: впечатляющая стабильность частоты ±30ppm при 0±40℃ обеспечивает точную работу при длительном использовании, что делает его надежным выбором для ваших нужд генерации сигнала.

5. Обширная функциональность: генератор сигналов DGE1030 предлагает несколько встроенных форм сигналов, определяемых пользователем, а также сигналов произвольной формы, типы модуляции AM, FM, PM, FSK, а также 3,6-дюймовый TFT ЖК-дисплей для комплексного и удобного использования.

Спецификация:

• Тип изделия: генератор сигналов произвольной формы
• Материал: ABS
• Канал: 1
• Выходная частота: 30 МГц
• Частота дискретизации: 125 Мс/с
• Разрешение по вертикали: 14 бит
• Формы сигналов:
• Стандартная форма сигнала: синусоидальная, прямоугольная, импульсная, наклонная и шумовая.
• Произвольная форма сигнала: экспоненциальное нарастание, экспоненциальное падение, sin(x)/x, ступенчатая волна и т. д., всего 160 встроенных и определяемых пользователем сигналов произвольной формы.
• Синусоидальная волна: 1 мкГц–30 МГц.
• Прямоугольная волна: 1 мкГц–15 МГц.
• Импульсная волна: 1 мкГц–15 МГц
• Плавно изменяющаяся волна: 1 мкГц–1 МГц
• Шумовая волна: 20 МГц (-3 дБ, типично)
• Произвольная форма сигнала: 1 мкГц–10 МГц
• Разрешение по частоте: 1 мкГц или 7 разрядов
• Стабильность частоты: ± 30 ppm при 0 ± 40 ℃
• Старение частоты: 30 частей на миллион в год
• Произвольная:
• Длина волны: 2–8 тыс. точек
• Частота дискретизации: 125 Мвыб/с
• Тип модуляции: AM, FM, PM, FSK
• Внутренняя частота модуляции: 2–100 кГц

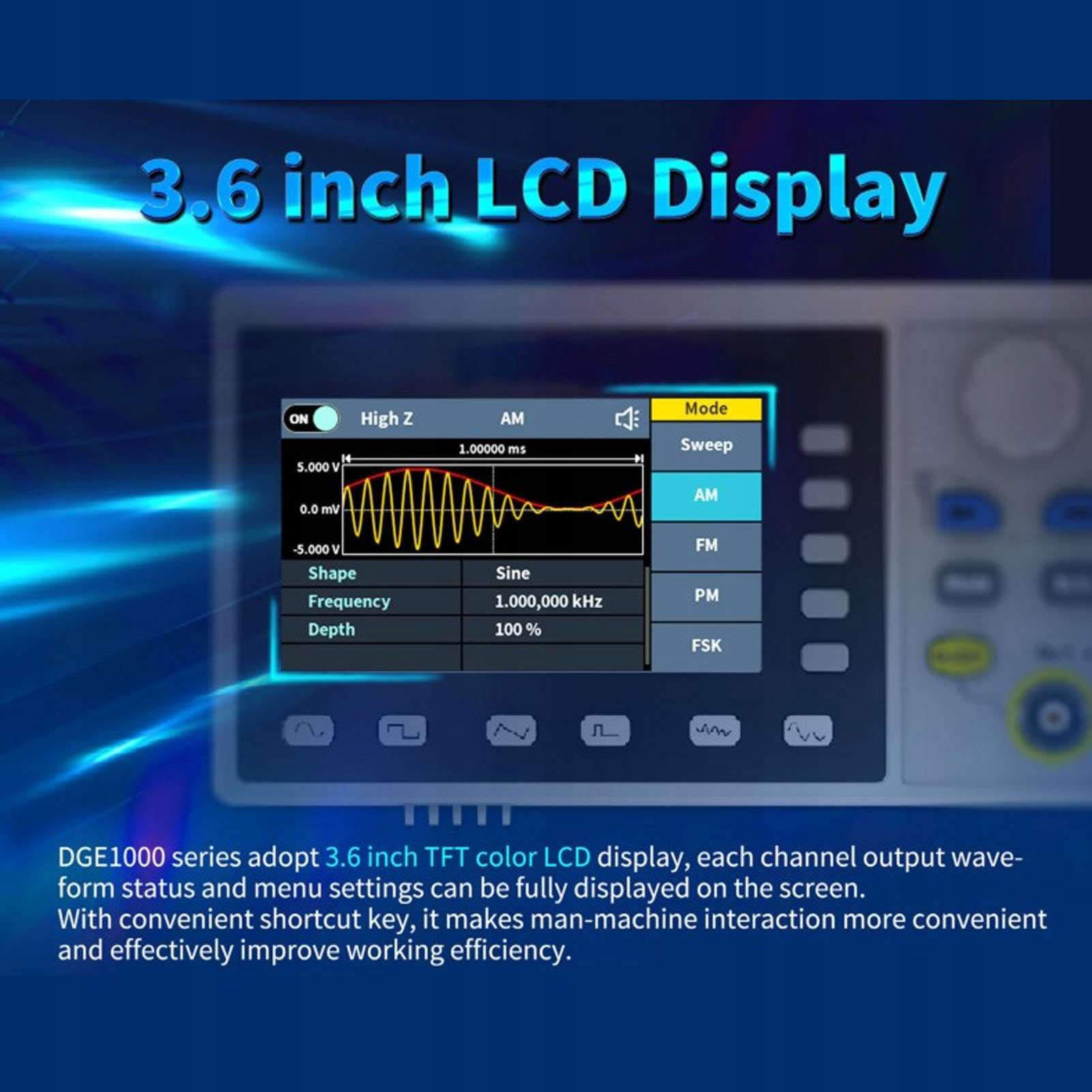

• Дисплей: 3,6-дюймовый TFT ЖК-дисплей.
• Разрешение: 480 x 272.
• Цвет дисплея: 65536 цветов, 16 бит, TFT.
• Размер продукта: прибл. 200 x 68,5 x 73,6 мм / 7,87 x 2,7 x 2,9 дюйма
• Особенности:

1. Высокая стабильность частоты: Генератор одиночного сигнала обладает превосходной стабильностью частоты: впечатляющие значения ±30 ppm при 0±40 ℃. Это гарантирует, что оборудование останется точным в течение длительного периода использования и использования.

2. Подробные частотные характеристики: Генератор сигналов имеет диапазон частотной характеристики от 1 мкГц до 30 МГц с частотным разрешением до 1 МГц, что позволяет генерировать различные формы сигналов и гарантировать, что ваши потребности в сигнале всегда будут удовлетворены.

3. Поддержка переменных сигналов: поддерживает синусоидальную волну, прямоугольную волну, наклонную волну, пульсовую волну и шумовую волну, а также более 160 других типов произвольных сигналов, таких как синусоидальная волна, экспоненциальный рост и падение, электрокардиограмма, гауссова волна и полуположительная волна, устройство широко используется.

4. Отличные амплитудные характеристики: отображает полный набор амплитудных характеристик с высокой точностью и разрешением по амплитуде. Поддерживает широкий диапазон выходной амплитуды, предоставляя вам полный контроль над сигналом.

Как использовать:

• Установить и использовать напрямую

Список упаковки:

• 1 генератор сигналов
• 1 вилка
• 2 руководства
• 2 тестовых линии
• 1 линия электропередачи
