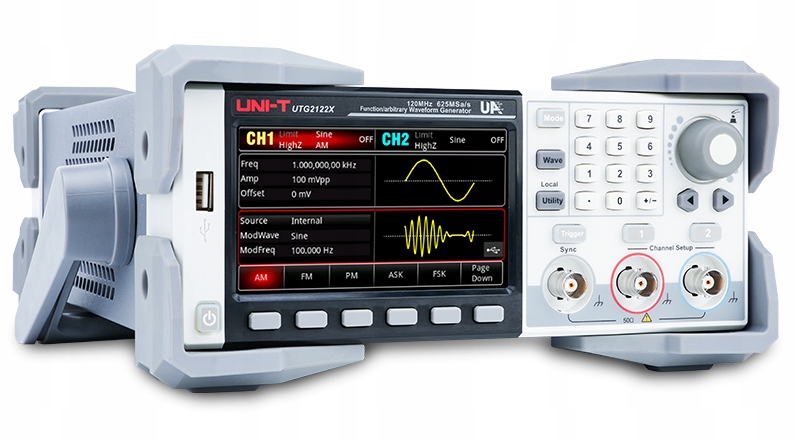

Функциональный генератор UTG2062X, 2x60 МГц, 1,25 Гвыб/с, 16 бит

Модель UTG2062X от Uni-T представляет собой усовершенствованный генератор функций и генератор сигналов произвольной формы, использующий технологию прямого цифрового синтеза (DDS). Устройство оснащено двумя каналами с полосой пропускания 60 МГц, что позволяет генерировать сигналы высокой точности. Его частота дискретизации составляет 1,25 Гвыб/с при работе с одним каналом и 625 Мвыб/с при работе с двумя каналами. Генератор характеризуется вертикальным разрешением 16 бит и способностью генерировать сигналы длиной до 64 миллионов точек. Максимальная выходная амплитуда составляет впечатляющие 20 В (размах). UTG2062X предлагает широкий спектр доступных модуляций, таких как AM, PM, FM и различные формы манипуляции, а также функцию генерации прямоугольных сигналов с максимальной частотой 50 МГц и низким джиттером. Устройство предлагает множество режимов работы, включая непрерывный, модуляцию, развертку по частоте, пакетный режим и счетчик. Благодаря этому можно генерировать различные формы сигналов: от синусоидальной, прямоугольной и треугольной до более сложных, таких как белый шум, гармоники, PRBS или математические выражения. Функция развертки частоты поддерживает линейный, логарифмический и ступенчатый режимы, а функция пакетного режима позволяет работать в N-цикловом, стробированном и бесконечном режимах. Генератор также имеет встроенный частотомер с диапазоном от 100 МГц до 200 МГц, а большой сенсорный экран диагональю 4,3 дюйма обеспечивает удобную работу. Возможность синхронизации каналов, USB- и LAN-подключения для связи, а также разъем BNC на передней панели делают UTG2062X чрезвычайно универсальным инструментом. Устройство также оснащено вентиляторным охлаждением и функцией программирования сигналов произвольной формы с помощью специального программного обеспечения.

Функция UTG2062X и генератор произвольной формы широко используются в научно-исследовательских лабораториях, технических университетах и ​​в промышленности, где требуется точный сигнал. поколение имеет решающее значение. Благодаря способности генерировать сигналы различной формы и расширенным возможностям модуляции это устройство незаменимо при тестировании электронных схем, моделировании сигналов в телекоммуникационных системах, а также в исследовательских процессах, требующих точного воспроизведения сигналов сложной формы. Возможность программирования сигналов произвольной формы и гибкость конфигурации делают UTG2062X инструментом с широким спектром применений: от образования до передовых инженерных приложений.

Широкий диапазон частот и амплитуд генерируемого сигнала

Высокочастотный выход с большой амплитудой: двухканальный выход с полной амплитудой 20 В (размах) может генерировать сигналы с частотой ниже 20 МГц

Низкие выходные искажения

Отличные гармонические искажения - динамический диапазон без искажений -80 дБн

Низкий джиттер

Отличная технология цифровой выборки гарантирует, что выходной сигнал будет иметь низкие искажения и джиттер.

Быстрое переключение

Новое поколение импульсных волн с широкой динамической точностью и регулируемым временем фронта имеет минимальную длительность импульса 8 нс. Длительность импульса можно точно регулировать, минимальный шаг составляет 100 пс. Кроме того, он может создавать более высокие гармоники.

Высокое соотношение сигнал/шум

Маленький сигнал, наложенный на большой постоянный ток, приводит к снижению выходного шума и повышению отношения сигнал/шум. (Сигнал CH1 на рисунке генерируется для UTG2000X)

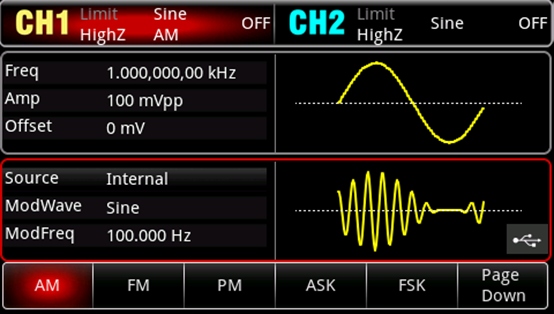

Богатые режимы модуляции

Поддерживает ряд модуляций AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM и PWM. Всего 15 типов

Объединение каналов

Объединение волн можно выполнить с помощью функции SUM или объединения каналов, что позволяет генерировать сигналы с регулируемым соотношением сигнал/шум и двухтональной частотой.

Channel Follow — отслеживание каналов (синхронизация 2 каналов)

Channel Follow упрощает двухканальную работу. Фаза, амплитуда или частота могут управляться с помощью одного параметра, что позволяет легко создавать отклоненные, связанные или отслеживаемые сигналы.

Редактор сигналов произвольной формы

Редактор сигналов произвольной формы использует различные способы создания сигналов. Загружая стандартные сигналы или свободно рисуя.

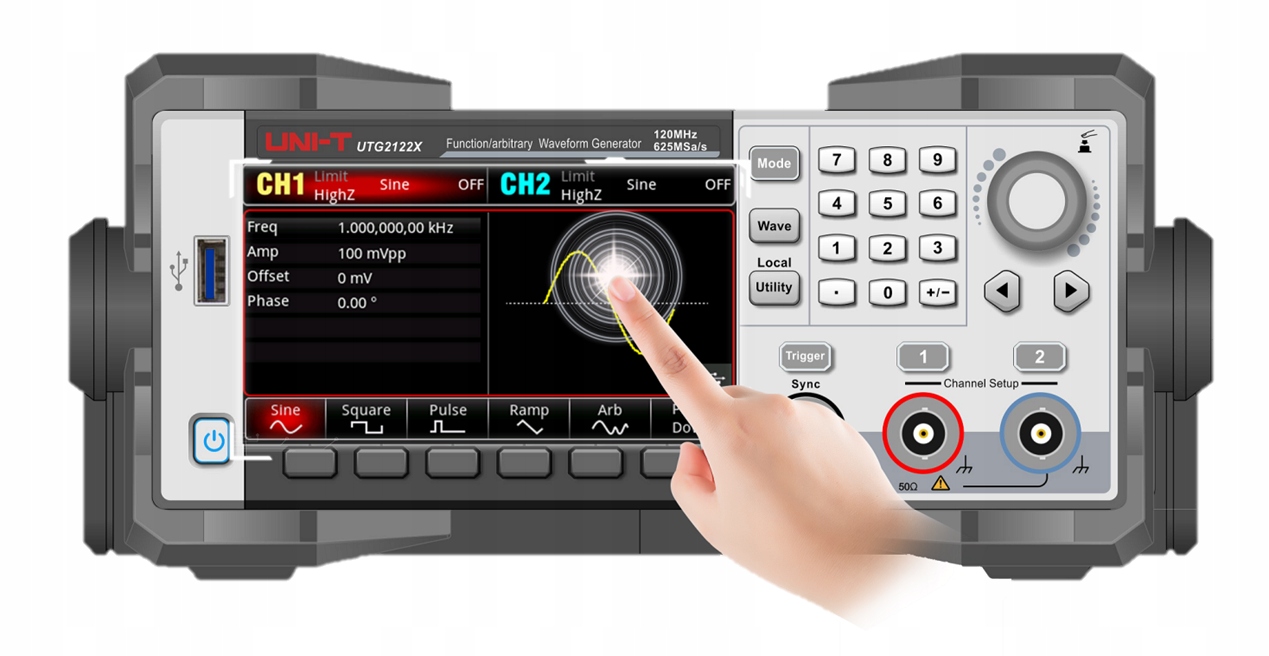

4,3-дюймовый сенсорный дисплей

4,3-дюймовый дисплей высокого разрешения, сенсорное управление делает управление устройством более быстрым и удобным

Технические параметры

• частотомер: от 100 МГц до 200 МГц 7 разрядов
• большой сенсорный экран диагональю 4,3 дюйма WVGA 480x272 пикселей
• возможность синхронизации каналов
• встроенный частотомер 100мГц - 200МГц
• возможность объединения двух форм сигналов каналы

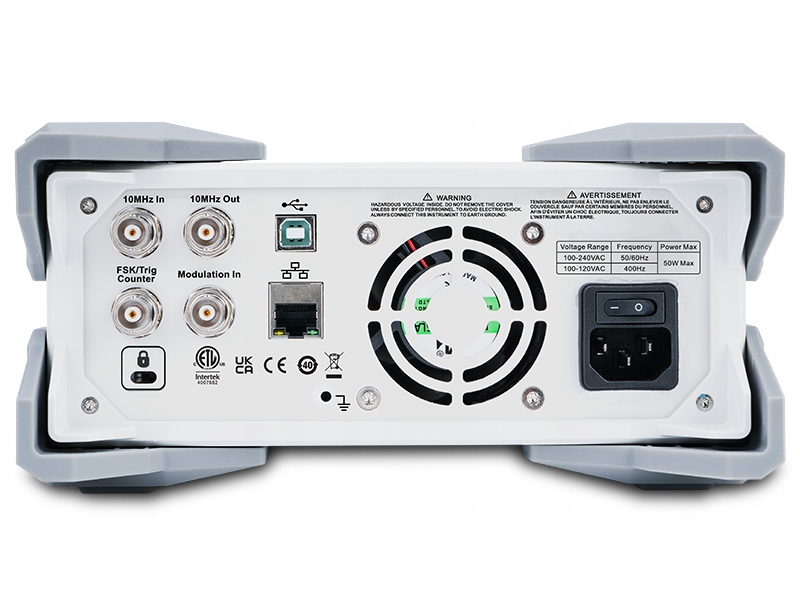

• Разъем BNC для подключения выхода генератора
• Разъем BNC для входа синхронизации
• Разъем USB для подключения флэш-накопителя

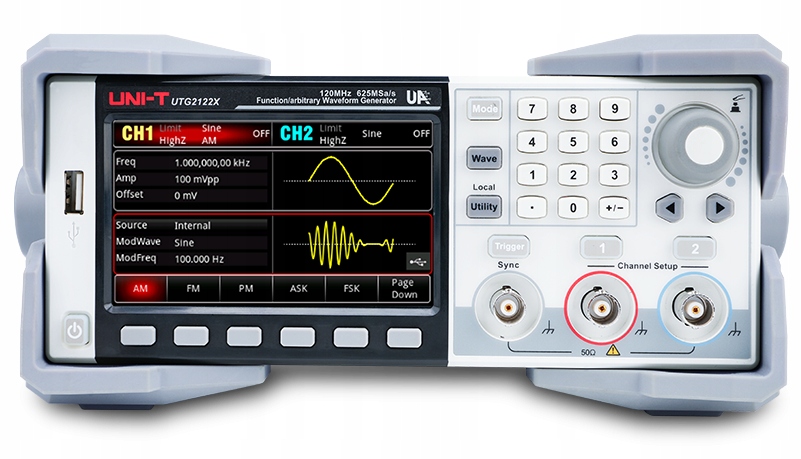

• функциональные кнопки и цифровая клавиатура на передней панели
• выходы активируются независимо или через меню, возможность включения обоих одновременно
• опорные входы 10 МГц
• вход модулирующего сигнала

• Выход синхронизации TTL
• внешний триггер (триггер)
• частотомер (счетчик)
• выход: 10 МГц, выход триггера (триггер)< /li>
• USB-разъем для связи с компьютером
• LAN-разъем для связи и работы устройства
• главный выключатель питания включен задний корпус
• li>
• встроенный охлаждающий вентилятор
• возможность программирования сигналов произвольной формы с помощью специального программного обеспечения – возможность нарисовать сигнал или загрузить внешний файл
• размеры: 316 x 215 x 103 мм.
• вес: 2,5 кг.
• рабочая температура: 10–40 °C.

Сравнение моделей

В комплект входит

- 1 функциональный генератор Uni-T UTG2062X

- 1 шнур питания

- 1 х BNC-BNC

- 1 х BNC — крокодил
