Полный комплект

гибридный инвертор + 3 аккумулятора по 2,5кВт (накопитель энергии) с возможностью расширения до 10 аккумуляторов (максимум 25,4кВт)

КОМПЛЕКТ РАБОТАЕТ ДАЖЕ ПОСЛЕ ОТКЛЮЧЕНИЯ ПИТАНИЯ ОТ СЕТИ. ИЗБЫТОЧНАЯ ЭНЕРГИЯ, СОБРАННАЯ В БАТАРЕЙКАХ, ОТДАЕТСЯ, НАПРИМЕР. НОЧЬЮ ИЛИ ПРИ ОТКЛЮЧЕНИИ ЭНЕРГИИ (ОТКЛЮЧЕНИИ).

Это лучший способ увеличить экономию и получить энергетическую независимость в момент перепродажи и последующей покупки энергии из сети.

В комплект входят:

• 3 аккумулятора ARK 3х2,5кВт(Минимум необходимый — 3 аккумулятора)
• 1 инвертор + мониторинг (Shine WiFi-X, Shine LAN-X или Shine GPRS-X)
• 1 x BMS (контроллер батареи)
• 1 кабель для подключения BMS к инвертору — кабели ARK H — для высокого напряжения выберите вариант ARKH
• 1 аккумуляторный отсек — ARK
• 1 двунаправленный счетчик, так называемый фазометр находится в коробке с инвертором.

ПЛЕНИШ ВКЛЮЧАЕТ:

Гибридный инвертор с контролем заряда аккумулятора.

GROWATT SPH10000TL3 BH-UP 3-PHASE

3-фазный аккумуляторный инвертор был разработан для хранения энергии. в батареях, чтобы в дальнейшем повторно использовать эту энергию. Произведенная энергия используется более эффективным и разумным способом. Инвертор позволяет подключаться к электросети, солнечным панелям и аккумулятору. Установка может работать и без батареек. Возможно подключение к электросети (On-Grid)

ОБЩАЯ ИНФОРМАЦИЯ

• Функция ИБП, переключение 10 мс
• Компактная конструкция для упрощения установки
• 3-фазный выход 100 % несбалансированные фазы
• Несбалансированное управление потоками энергии по фазам
• Дисплей ЖК-дисплейс четырьмя кнопками
• Естественное охлаждение без вентиляторов
• Возможность установки времени зарядки и разрядки
• Онлайн-сервис Smart
• Система управления аккумулятором, обеспечивающая безопасную работу
• Контроль состояния заряда аккумулятора
• Контроль состояния заряда аккумулятора b
• Степень защиты IP65
• Комплексный гарантийный план Growatt

Технические данные:

Входные данные (постоянный ток - DC):

• Максимальная мощность фотоэлектрических панелей: 13000 Вт
• Номинальное напряжение постоянного тока/ Максимальное напряжение постоянного тока: 600 В постоянного тока/1000 В постоянного тока.
• Пусковое напряжение: 160 В постоянного тока.
• Диапазон рабочего напряжения MPPT: 160–1000 В.
• Количество MPPT/Максимальный ток для MPPT: 2. /1x12A

Выходные данные (переменный ток):

• Выходная мощность: 10 000 Вт
• Максимальная мощность зарядки: 10 000 ВА
• Номинальное выходное напряжение: 230 В
• Диапазон выходного напряжения: 310~476 В
• Номинальный ток: 15,2 А
• Коэффициент мощности: 1
• Количество фаз: 3
• Регулируемое смещение коэффициента мощности 0,8 опережающее…0,8 индуктивное
• THDI: <3%
• Подключение переменного тока: 3W+N+PE < /li>

Резервный источник питания (переменный ток):

• Максимальная выходная мощность: 10 000 Вт
• Максимальная мощность зарядки: 10 000 ВА
• Максимальный выходной ток: 15,2 А
• Номинальное выходное напряжение: 230/400 В
• Номинальная частота: 50/60 Гц
• THDv: <3%
>
• Время переключения: <0,5 с.

Данные батареи (постоянный ток):

• Диапазон напряжения батареи: 100–550 В
• Максимальный ток зарядки и разрядки: 25 А.
• Мощность зарядки и разрядки: 100 000 Вт.
• Тип аккумулятора: литиевая батарея.
• Емкость аккумулятора: 5–50 кВтч.

КПД:

• Максимальный КПД: 98,2%
• Европейский КПД: 97,5%
• КПД зарядки/разрядки аккумулятора: 97,4 %

Защиты:

• Переключатель постоянного тока: Да
• Защита от обратной полярности: Да
• Защита от перенапряжения постоянного тока : Тип II
• Защита аккумулятора от обратной полярности: Да
• Защита от перенапряжения — варистор: Да
• Защита от перенапряжения переменного тока: Тип II
• li >
• Контроль замыканий на землю: Да.
• Мониторинг сетевых параметров: Да.
• Встроенная система контроля пробоя тока: Да.
• Защита от перегрузки по току: Да.
>
• Защита от островков: Да

Общие данные:

• Размеры (Ширина/Высота/Глубина) в мм: 505*453* 198
• Вес: 28 кг.
• Рабочий диапазон температур: -25 ℃ … +60 ℃.
• Шум: ≤ 35 дБ(А)
• Высота над уровнем моря без негативного влияния на работу: 3000 м.
• Потребление в ночное время: <13 Вт.
• Топология: Бестрансформаторная.
• Охлаждение: Естественное.
• Класс защиты окружающей среды. : IP65
• Относительная влажность: 100 %

Общие характеристики:

• Подключение постоянного тока: H4
• Переменный ток подключение: кабельный ввод + клемма OT.
• Дисплей: ЖК+LED.
• Интерфейсы: RS232/RS485/CAN/USB/RF/WiFi/GPRS/LAN - Да/Да/Да / Да/opc/opc/opc/opc

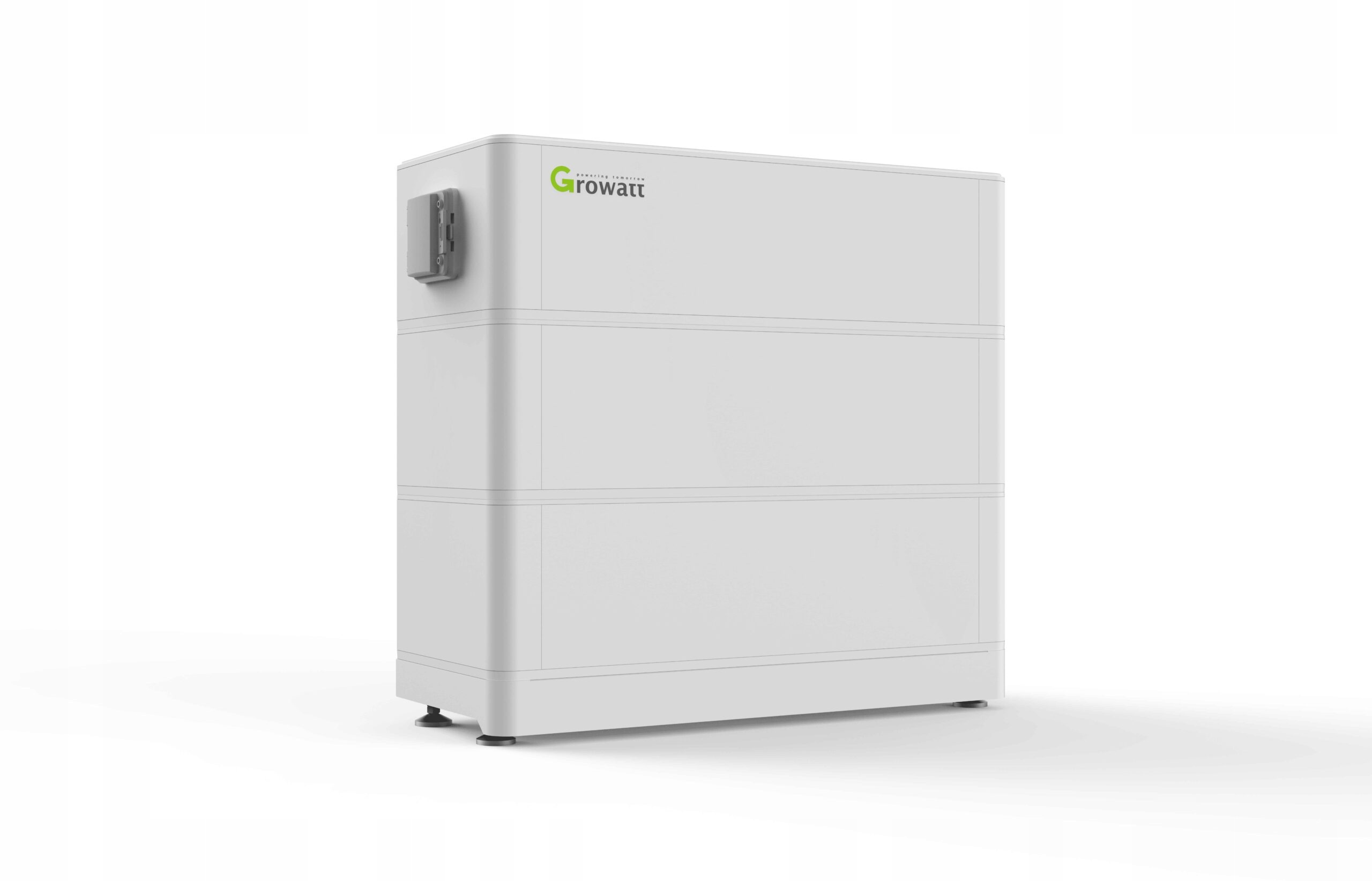

Аккумуляторы для гибридного Growatt ARK-2.5L-A1

Аккумуляторы подходят, в частности, к инверторам серии SPH

• SPH4000TL3 BH-UP
• SPH5000TL3 BH-UP
• SPH6000TL3 BH-UP
• SPH7000TL3 BH-UP
• SPH8000TL3 BH-UP
>
• SPH10000TL3 BH-UP

• Аккумуляторный модуль - ARK 2.5H-A1 (2,56 кВтч, 51,2 В, 28 кг)
• Количество модулей — 3 (3x2,56)
• Емкость аккумулятора — 7,68кВтч
• Полезная мощность - 6,9кВтч
• Размеры (ширина/глубина/высота) - 650/260/725мм
• Номинальное напряжение - < /b >153,6В
• Диапазон рабочего напряжения - 141,6-170,4В
• Максимальный зарядный ток - 25А
• Вес -91 кг.

Общая информация:

• Гибкий выбор мощности, от 7,68 кВтч до 25,6 кВтч
• Аккумуляторы ARK LFP (литий-железо-фосфатные) представляют собой безкобальтовые аккумуляторы и обеспечивают превосходный уровень безопасности и надежности
• Простая установка благодаря модульной конструкции, которую можно штабелировать.
• Длительный срок службы.
• Батареи ARK имеют степень защиты IP65. > что позволяет увеличить время безотказной работы внутри и снаружи здания
• АРК контролируют не только общее состояние батареи, но и отдельных ячеек и обеспечивают полную защитная аккумуляторная система
• Балансировка напряжения элементов, обеспечивающая более длительный срок службы аккумулятора

Технические данные:

• Тип аккумулятора -литий-железо-фосфатный (LiFePO4)
• Ток заряда/разряда - 25А/0,5С
• Уровень защиты IP – IP65
• Монтаж: Настенный или напольный монтаж. Для напольного монтажа требуется дополнительная подставка (ширина/глубина/высота = 650/260/110 мм).
• Рабочая температура: -10~45°C, при более низких температурах производительность батареи будет ограничена. температура выше 0°C.
• Макс.

Свойства:

Параметры мониторинга BMS:

Порт связи: CAN

Сертификаты: IES62619, CE, CEC, РКМ, UN38.3

Мониторинг

Growatt Shine WiFi-X

Описание

• Простота в использовании
• Хранение данных в течение одного месяца.
• Онлайн-мониторинг и обслуживание данных.
• USB-порт.

Основные технические данные.

• Связь с преобразователем через порт USB
• Интервал передачи данных – 5 минут
• Адрес WLAN по умолчанию: 192.168.10.100
• Сеть безопасность — WEP/WPA-PSK/WPA2-PSK/WAPI

Модуль WiFi поставляется с каждым нашим продуктом. Возможна замена на модуль Growatt Shine LAN-X или Growatt Shine GPRS-X.

Для замены модуля WiFi на другой, пожалуйста, получите эту информацию перед покупкой.

Система управления

аккумуляторами

Growatt ARK 2.5 Высокое напряжение макс. до 10 шт.

BMS-контроллер на 3-10 шт аккумуляторов Growatt ARK-2.5H-A1 - предназначен для инверторов Growatt SPH/SPA TL3-BH UP

Свойства:

Параметры мониторинга BMS:

• SOC - уровень заряда аккумулятора
• Напряжение аккумулятора
• Напряжение аккумулятора

  li>

• Ток батареи
• Напряжение элемента
• Температура элемента
• Температура контроллера PCBA

Связь порт: CAN

Сертификаты: IES62619, CE, CEC, RCM, UN38.3

Аккумуляторная база

Growatt ARK-2.5H-A1 /

ARK-2.5L-A1

GARK25LA1PODEST

Кабели

Growatt ARK-2.5H-A1

Трехфазный счетчик

Growatt 3-фазный счетчик

Описание

• Высокая точность измерений
• Подключи и работай
• Счетчик энергии как для фотоэлектрических, так и для аккумуляторных систем.
• Функция нулевого экспорта с инверторами Growatt.
• Поддержка радиосвязи с Raillog.
• Однофазный и опционально трехфазный счетчик
