5-ступенчатый телескопический гидроцилиндр опрокидывания с ходом 1050 мм (105 см), 7-тонная марка SM-G

КОД SKRAW-MET: [4783]

Производитель: SM-G (Skraw-Met Group)

Условное обозначение: HC-ST5LW-1050-110

⚙️ Технические характеристики

✅ Общее выдвижение: 1050 мм (105 см)

✅ Максимальная грузоподъемность: 7 т

✅ Количество секций: 5

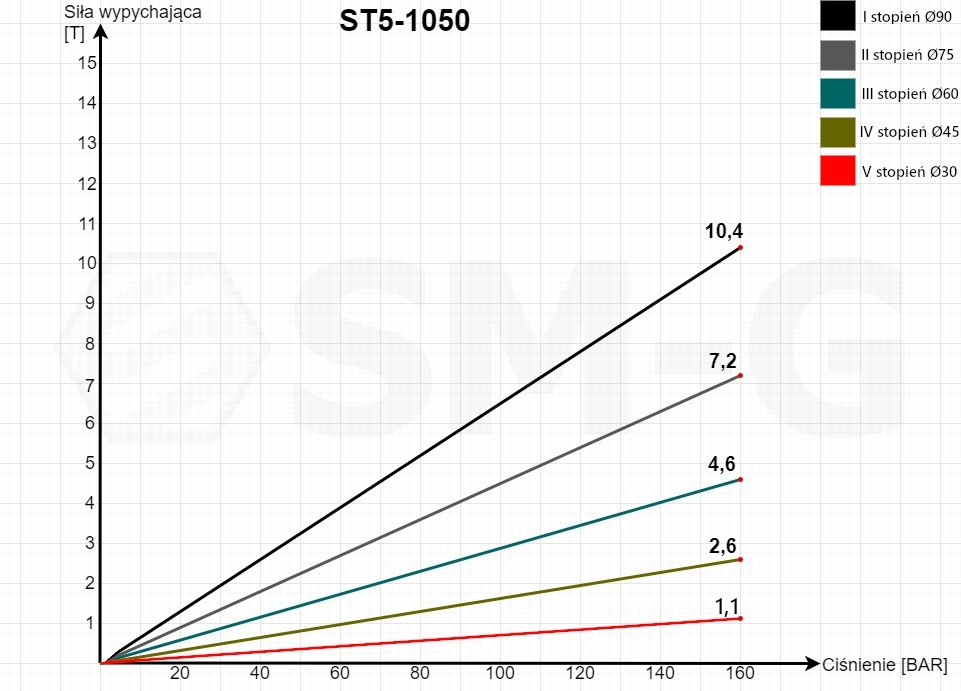

✅ Диаметр секций: 90/75/60/45/30 мм

✅ Высота актуатора в сложенном виде: 392 мм

✅ Высота актуатора в разложенном виде: 1442 мм

✅ Тип крепления: поворотное гнездо, боковые штифты

📐 Размеры дополнительные

✅ Диаметр шара: 45 мм

✅ Наружный диаметр: 110 мм

✅ Наружное расстояние между монтажными штифтами: 228 мм

✅ Внутреннее расстояние между монтажными штифтами: 148 мм

✅ Толщина монтажных штифтов: 40 мм

✅ Масляное соединение: внутренняя резьба M22x1,5

✅ Высота привода от верха гнезда до оси крепежного штифта: 157 мм

✅ Высота привода от низу до оси крепежного штифта: 235 мм

ℹ️ Общая информация

▶️ Крепление седла со стороны обрешетки: необработанное, под сварку

▶️ Крепление седла со стороны шара: втулки с кольцом Зегера

▶️ Покрытие цилиндрических труб: хромированное

▶️ Внешнее покрытие: порошковое с покрытием

▶️ Вес: 21,76 кг

🛠️ Рабочие параметры

🔸 Номинальное давление: 160 бар

🔸 Максимально допустимое рабочее давление: 180 бар

🔸 Скорость продвижения: 0,5 м/с

🔸 Тип жидкости: гидравлическое масло на основе минерального масла

🔸 Требование масла: 3,4 л

🔸 Допустимая температура окружающей среды: от -40°C до +60°C

🔸 Допустимая температура масла: от -15°C до +80°C

🚜Применение

Телескопический привод предназначен для эффективного подъема ящиков в прицепах, самосвалах и самосвальных кузовах. Он был разработан с вниманием к каждой детали для широкого спектра применений. Его ход обеспечивает большой рабочий диапазон, а компактная конструкция облегчает установку даже в местах с ограниченным пространством.

Привод может использоваться в:

• сельскохозяйственных прицепах,
• кузовах транспортных средств,
• самосвалах,
• автомобильных прицепах,
• сельскохозяйственных и строительных машинах,
• контейнерных системах,
• подъемниках и гидравлических платформы,
• промышленная, коммунальная и специализированная техника,
• индивидуальные конструкции для подъема рам, платформ и т.п.

⭐ Преимущества продукции

✔️ Грузоподъемность 7 тонн при компактных размерах – 392 мм в сложенном виде

✔️ 5-ступенчатая конструкция

✔️ Точное исполнение из материалов высочайшего качества

✔️ Хромированное покрытие – долговечность в тяжелые условия труда

✔️ Высокая долговечность рабочих органов

✔️ Универсальное использование

⚠️ Помните при выборе привода

Максимальная грузоподъемность привода не означает допустимую массу всего прицепа или груза.

Фактическая способность системы поднимать кузов также зависит от:

• места крепления привода,
• длины короба,
• положения центра тяжести,
• угла срабатывания привод,
• точка крепления относительно оси вращения коробки,
• давление и параметры гидросистемы.

Правильный выбор геометрии системы позволяет полностью использовать возможности привода и обеспечить безопасную и эффективную работу опрокидывателя.

⛔ Важное примечание

Конструкция каждого телескопического привода требует соответствующей защиты в виде отсекающих клапанов подачи масла и ограничительного удлинения троса.

Несоблюдение данных рекомендаций может привести к необратимым механическим повреждениям привода и потере гарантия.

🏆 Это стоит знать при выборе поставщика привода

Фотографии и графические материалы отображают только внешний вид гидроприводов. Ключевые элементы, определяющие долговечность и надежность системы, расположены внутри системы и не видны на фотографиях:

• усиленные уплотнения повышенной стойкости,
• направляющие и уплотнительные сальники отдельных ступеней, изготовленные с высочайшей точностью,
• штоки поршня с качественной обработкой поверхности, высоким классом прочности материала и покрытые толстым хромовым покрытием,
• труба цилиндра изготовлена из прецизионных труб высочайшего качества, характеризующаяся малой внутренней поверхностью шероховатости,
• все допуски на размеры гарантируют высочайшее качество изготовления и точность.

Бренд SM-G уже много лет известен как ведущий поставщик гидравлических цилиндров, используемых во всем мире. Благодаря многолетнему опыту наши приводы совершенствуются в соответствии с самыми высокими стандартами. Мы используем только усиленные уплотнения от известных производителей уплотнительных материалов. Каждый исполнительный элемент проходит строгий контроль качества на отдельных этапах производства, а готовое изделие дополнительно подвергается испытанию под давлением. Это позволяет добиться высочайшего уровня герметичности и долговечности и обеспечить долгие годы безотказной работы в самых сложных условиях.

Выбирая изделие из нашего ассортимента, вы получаете решение с проверенной надежностью, выполненное с использованием высококачественных комплектующих.
