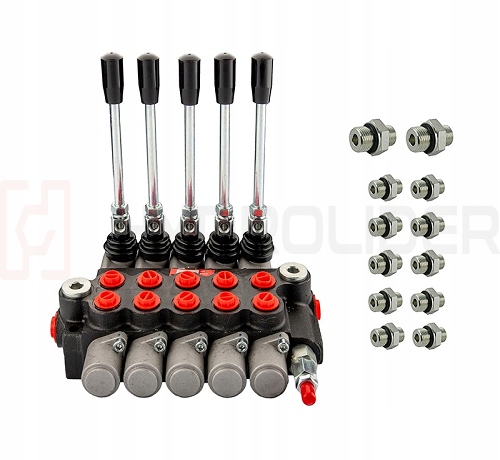

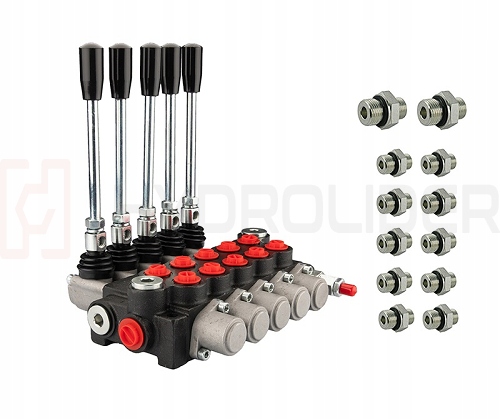

Гидравлический дистрибьютор 5 Section 05p40a1a1a1a1a1gkz1

с набором соединений с выходом M16x1.5

1.10.01.050.1616

Приложение:

Адаптировано для управления однополосным или двусторонним цилиндром. Он имеет выход давления N, необходимый для последовательных соединений или для установки дистрибьютора в качестве другого в существующей системе.

Дистрибьютор, предназначенный для различных типов машин, таких как сельскохозяйственный механизм, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительные машины, зарядные устройства, экскаваторы, сладости, промышленные машины и другие контролируемые оборудование гидравлически.

↵

Технические данные:

• Максимальный поток: 20 л/мин.
• Контроль: однополученные или двусторонние цилиндры
• Раздел номер: 5

• Gwent в корпусе власти [P]: g 1/2 "
• Поток в корпусе на возврате [T]: g 1/2"
• gwent в корпусе в разделе: g 1/2 " "
• Gwent в корпусе при выходе давления [n]: g 1/2"

Управление и принцип работы:

Каждый три рычага по трех -позиции (1 - 0 - 2), на пружине, которая автоматически возвращается с рабочей позиции в нейтральную исходную позицию

• Положение 0 Нейтральное (рычаг установка вертикально). Порно -цилиндр - это нефть.
• Положение 1 (рычаг установлен в косой положении) поршневые стержни.

Условия работы:

• Адаптировано к работе внутри и снаружи
• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Рекомендуемое гидраулическое масло, основанное на масел -минимальном масле, например,. HL 32, HL, HL 46

• Максимальное давление на источник питания: 315 бар
• Максимальное давление на возврат: 50 бар
• Максимальное давление на разделах: 300 бар

Увеличение настройки переноса:

• 170 бар при 10 л/мин
• 180 бар при 20 л/мин

Корректировка переполненного клапана:

Наборы для точного измерения давления, которые вы найдете на других наших аукционах Allegro, называемых наборами измерения. Рекомендуется проверить и установить подходящее давление перед запуском. Возможность независимой корректировки, полное вращение изменение на 30 бар.

Набор соединений и соединения с шлангами:

Все соединения, предлагаемые в наборе, имеют уплотнение NBR, которое обеспечивает плотное соединение с дистрибьютором. На боковой стороне гидравлического кабеля соединение имеет 24 °, адаптированный к шлангам, вырезанным на концах DKOL, DKOL-90, DKOL-45 с типичным конусом зажима 24 °. Соединение с шлангами не требует дополнительной герметизации.

• Выходная потока на источнике питания [P]: M16x1.5
• Выйти из потока в возврате [t]: M16x1.5
• Выйти из потока в разделе [A/B]: M16x1.5
