Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 910 мм.

КОД SKRAW-MET:[7131]

Комплект идеален для опрокидывания кузовов грузовых фургонов, грузовиков, эвакуаторов и прицепов.

В комплект входят В комплект входит:

• гидравлический агрегат, насос с приводом 12В 2,0 кВт, бак 11л, пульт дистанционного управления. [0274]
• гидроцилиндр с ходом 910 мм, грузоподъемностью до 7 тонн. 4-этапное продление. [2854]
• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1878]
• соска [0094] / [0209]
• Колыбелька [0108]
• 2x монтаж привода [0109]
• Электрический ограничитель опрокидывания [0299]

Полный комплект готов к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидроагрегата.

Гидроцилиндр с ходом 910 мм с муфтой.

КОД SKRAW-MET: [2854]

Производитель: SM-G

Условное обозначение : ST -4 910-00

Гидроцилиндр одностороннего действия

Благодаря конструкции с 4 удлинителями цилиндр идеально подходит для автомобилей с низким клиренсом автомобиля, прицепа или высокий приводной вал /p>

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

ПОДЪЕМНИК 7 ТОНН

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает Угол наклона грузового кузова от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - таблица ниже может быть полезно:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP- расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S)

а °- угол наклона кузова прицепа

C- ход привода в мм

S = DP*2

Технические характеристики:

• Количество ступеней: четыре
• Длина составного цилиндра 395 мм,
• Ход поршня 910 мм,
• Общая длина цилиндра в раскладывании 1305 мм,
• Наружный диаметр цилиндра 110 мм,
• Гидравлическое подключение G1/2"

Максимальная скорость штока поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 3,5 л

Допустимая температура окружающей среды - от 40 до +60℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Поршневой шток : хромированное

Тип жидкости: гидравлическое масло на минеральной основе

Гидравлический блок.

[0274]

Электропитание: 12 В, 2,0 кВт

В состав агрегата входят: насос , электродвигатель, соединительная пластина, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку двигателя и монтажный комплект.

К каждому блоку приклеена схема. соединения.

Агрегат полностью готов к работе, достаточно подключить кабели и залить масло.

Гидравлический агрегат идеально подходит для машин и устройств с электроприводом.

p>Возможно использование в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидропаках, гонках, подъемниках, грузовые платформы, автоподъемники, краны, сельскохозяйственные и промышленные машины.

Позволяет управлять приводом одностороннего действия.

Привод выдвигается под действием давления, а втягивается под действием силы тяжести. сил и поднимаемого веса.

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Объем масляного бака: 11 л

Максимальное рабочее давление: 180 бар.

Производительность насоса: 2,5 см3/оборот, в данном комплекте от 7 до 12 л/мин.

Внутренняя резьба соединения: 3/8"

• Длина агрегата: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм
• Ширина бака: 170 мм.
• Высота блока: 195 мм.
• Высота бака (от основания до кончика заглушки): 205 мм.
>

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Усиленное крепление привода (люлька).

[0108]

Лыжка выполнена прочно, посадочное место привода усилено, привод защита прикручивается винтами с внутренним шестигранником.

Используя крепление с приводом, можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для выбранных приводов из нашего предложения.

Технические характеристики:

h1>

Вес: 8,5 кг,

Внутренняя ширина: 190 мм х 140 мм.

Электрический ограничитель опрокидывания с шайбой и пружиной.

[0299]

Назначение ограничителя – отключение подачи питания на гидроагрегат после достижения гидроцилиндром ограничитель высоты.

Ограничитель применяется в: грузовых автомобилях, автомобильных прицепах, сельскохозяйственных прицепах.

Крепление привода FI 35 состоит из двух элементов.

[0109]

Крепление выполнено прочно.

Применение для крепления баллонов или подставки к раме автомобильного прицепа с помощью винтов или сварки.

Это крепление идеально подходит к нашим баллонам и подставке.

Технические характеристики:

Ширина отверстия 35 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

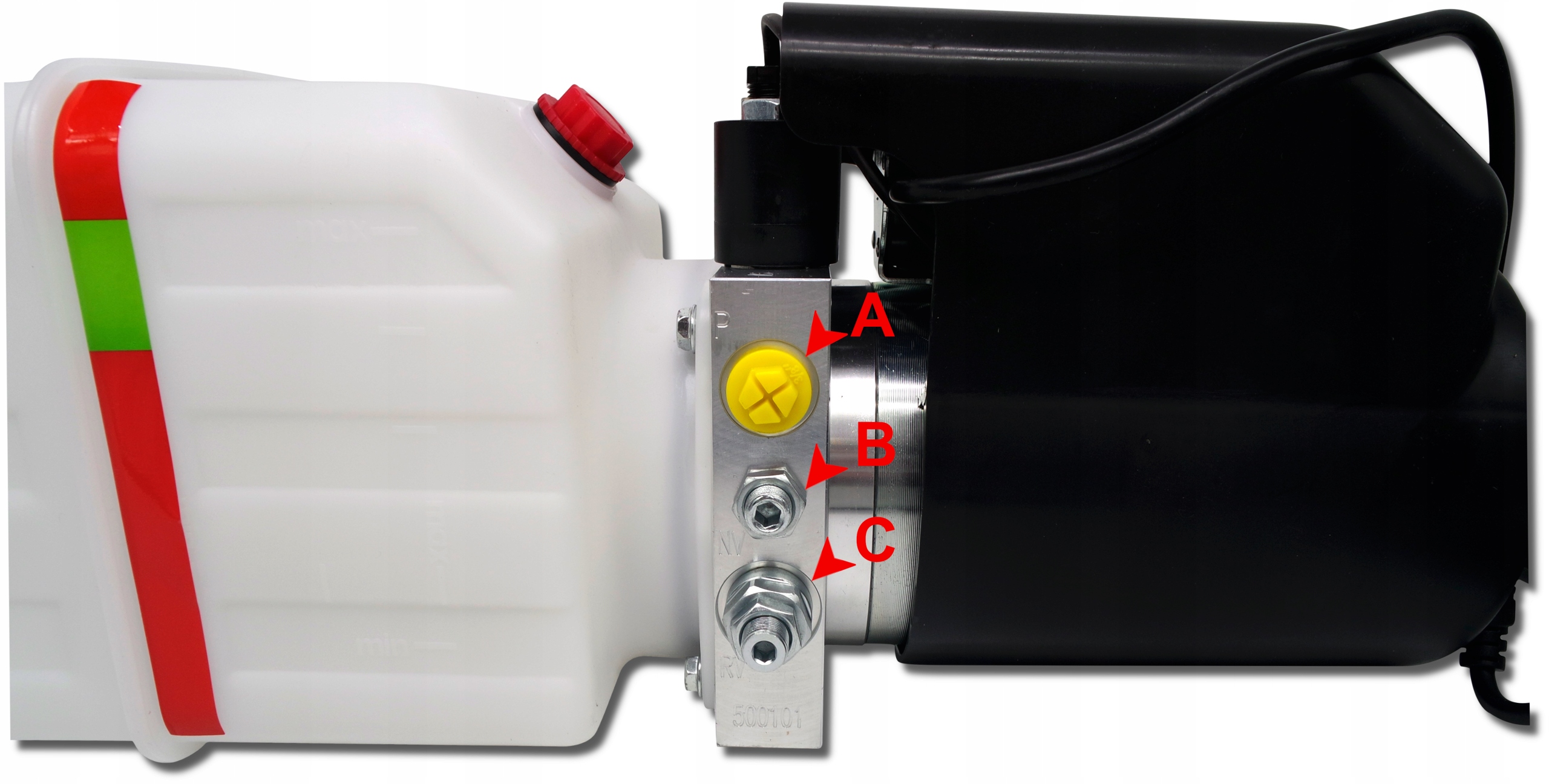

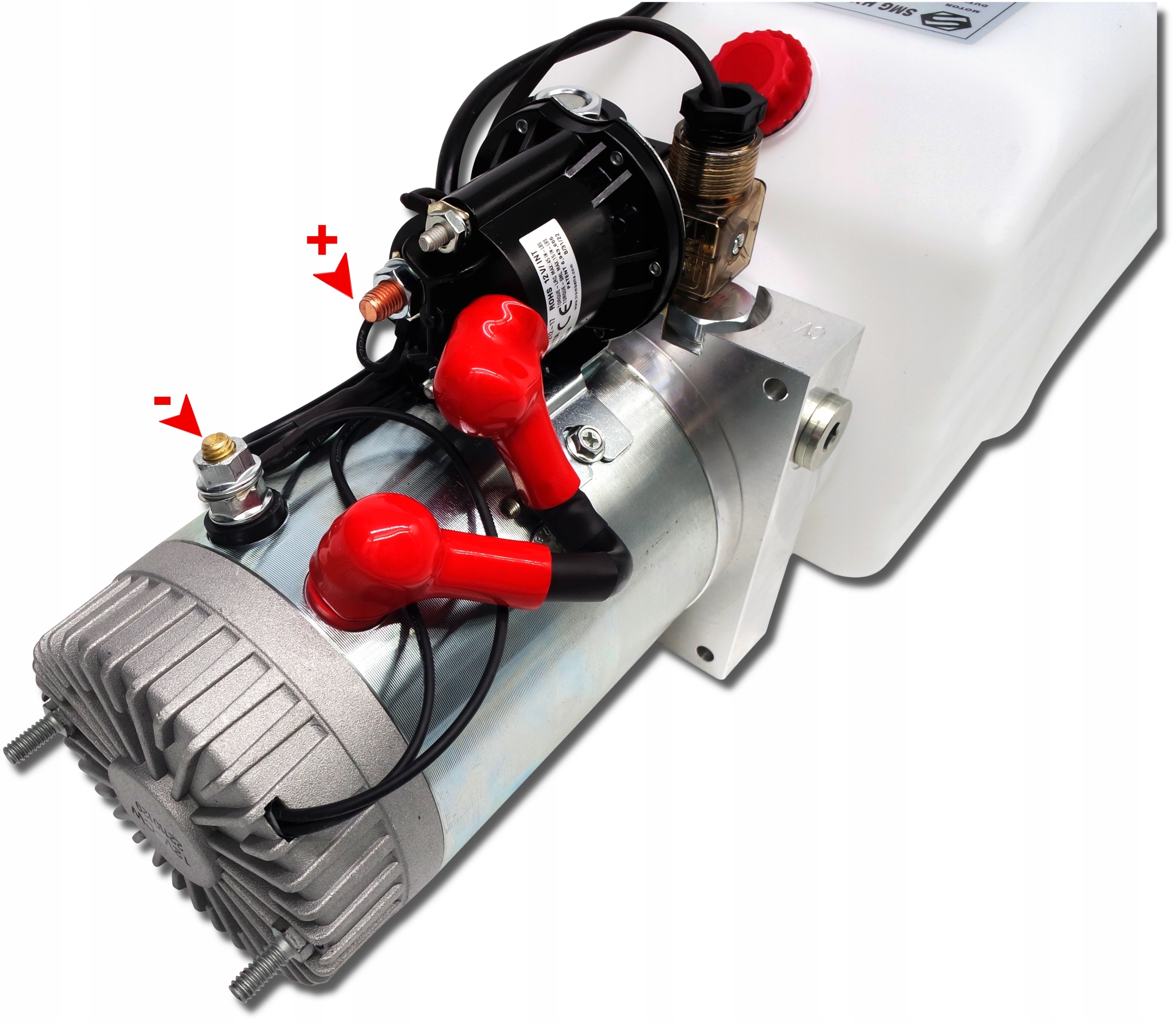

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулирование скорости спуска
• b>
• C - регулирование давления масло

Внимание! Фотографии носят иллюстративный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
