Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 700 мм.

КОД SKRAW-MET: [7551]

Комплект идеален для опрокидывающихся кузовов грузовых автомобилей, грузовиков, эвакуаторов и прицепов.

В комплект входят:

• гидроблок, насос с приводом 24В 2,5 кВт, бак 13л, дистанционный контроль. [0273]
• гидроцилиндр с ходом 700 мм, грузоподъемностью до 5 тонн. 3-этапное продление. [2085]
• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1877]
• кабельный ниппель G3/8" - M22" [1409]
• приводной ниппель M22 - M22 [1386]

Полный комплект, готовый к работе.

Использованные в комплекте элементы гарантируют долгую и надежную работу гидравлического агрегата.

Гидроцилиндр с муфтой с ходом 700 мм

Производитель: [СМ-Г]

Условное обозначение: СТ-3 700-00

_____________________________________________________________________

Это стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор.

Актуатор грузоподъемностью до 5 тонн, устанавливается на прицепы, грузовые фургоны и специализированные автомобили.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Может использоваться в сельском хозяйстве, садоводство, лесное хозяйство и строительство.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

3-ступенчатый привод

• Привод установлен на монтажных штифтах диаметром 40 мм.
• Длина привода в сложенном виде: 395 мм.
• li>
• Ход поршня: 700 мм.
• Общая длина цилиндра в раскладывании: 1095 мм.
• Диаметр кулинатора: 95 мм.
• Порт для установки: M22x1,5

Максимальная скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2,5 л

Допустимая температура окружающей среды от -40 до +60℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо FI 45 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Может использоваться в сельское хозяйство и плодоводство, лесное хозяйство, строительство и широко понимаемая промышленность.

Технические характеристики:

• Гнездо для шарика диаметром 45 мм
• Гнездо имеет 4 отверстия fi 11 мм/li>
• Высота розетки 43 мм
• расстояние между отверстиями 69 мм

Фиксируется двумя втулками плюс сегеровым кольцом.

Седло смазывается каламиткой.

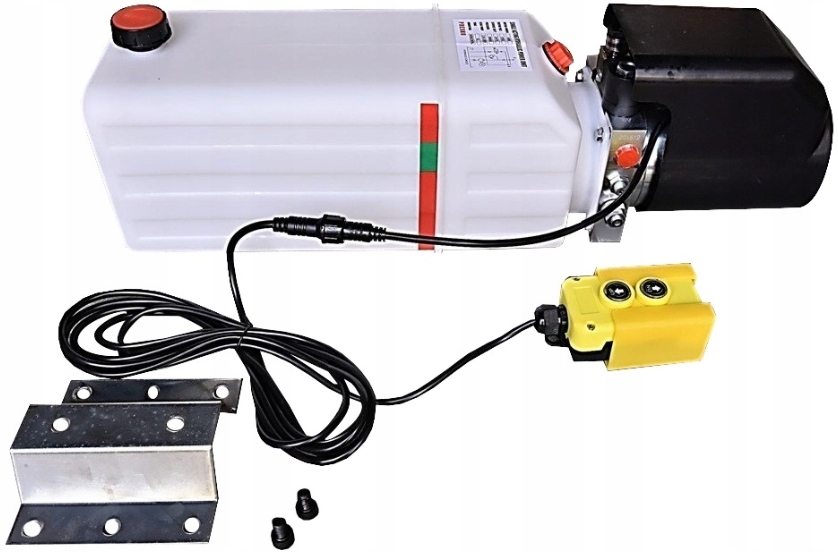

Гидравлический агрегат одностороннего действия

КОД SKRAW-MET: [0273]

Электропитание: 24 В. 2,5 кВт

В состав агрегата входят: насос , электродвигатель, соединительная пластина, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку двигателя и монтажный комплект.

Гидравлический агрегат отлично работает в машинах и устройствах с электроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах. , самосвалы, гидростанции, подъемники, погрузочные платформы, автоподъемники, краны, сельскохозяйственные и промышленные машины.

Позволяет управлять электроприводом одностороннего действия.

Под давления, привод выдвигается и втягивается под действием гравитационных сил и поднятого веса.

Технические характеристики:

Мощность двигателя: 2,5 кВт

Электрическое напряжение: 24 В постоянного тока

Емкость масляного бака: 13 л

Максимальное рабочее давление: 180 бар

Присоединение с внутренней резьбой: 3 /8"

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C - регулировка давления масла

Внимание! Фотографии носят ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!

Внимание! Цвет актуатора может меняться в зависимости от текущей поставки.
