Гидравлический гибочный пресс CORMAK CNC SERVO EURO PB 200x3200

Гибочные прессы Cormak — это современные устройства, позволяющие точно сгибать листовой металл благодаря правильно подобранным пуансонам и штампам.

Основные характеристики:

• Передние опоры: 2 шт.
• Регулировка расстояния до заднего бампера (ось X): сервопривод
• Регулировка балки (ось Y): сервопривод
• Регулировка высоты пальца (ось R): ручная

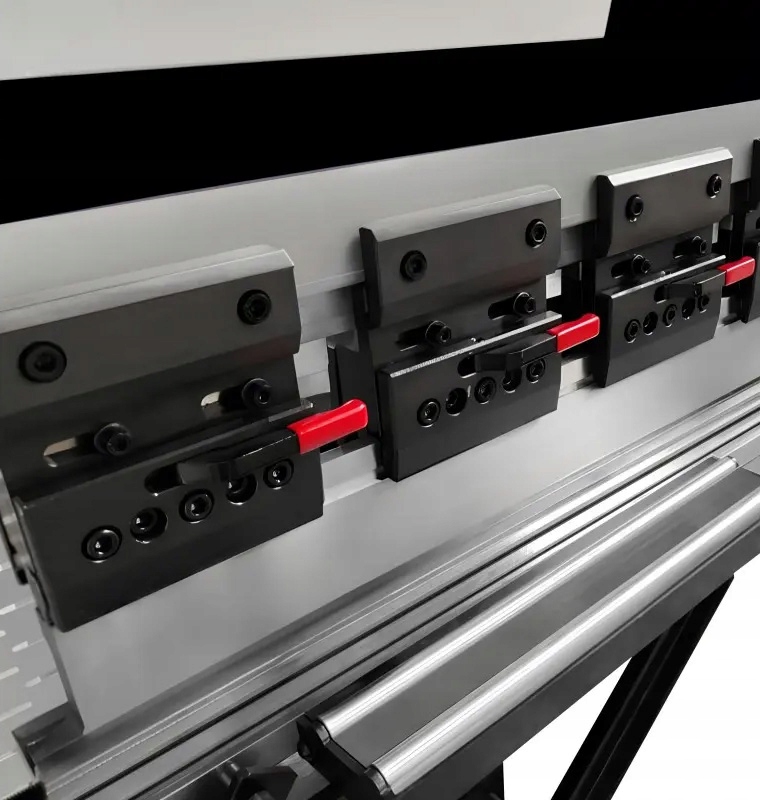

• Крепление пуансона: быстроразъемный разъем типа AMADA, позволяющий быстро менять инструменты

Эргономика и дополнительные удобства:

• Мобильный контроллер и светодиодное освещение: повышают комфорт и безопасность работы

Технические параметры

• Макс. толщина гнутого листа (S235): до 8,0 мм
• Номинальное давление: 2000 кН
• Максимальная длина гнутого листа: 3200 мм
• Глубина выреза в балках (горло): 320 мм
• Максимальный шаг подвижная балка: 200 мм
• Максимальная высота открытия: 480 мм
• Расстояние между балками: 2700 мм
• Ход заднего бампера: 600 мм
• Мощность двигателя: 15 кВт
• Длина: 3300 мм
• Ширина: 1800 мм
• Высота: 2700 мм
• Вес: 11400 кг

Лазерная система безопасности DSP

• Лазерная система безопасности DSP, передние опоры на линейных направляющих, быстродействующие зажимы инструмента, система масляного охлаждения и разделенные верхний и нижний инструменты - (опция)

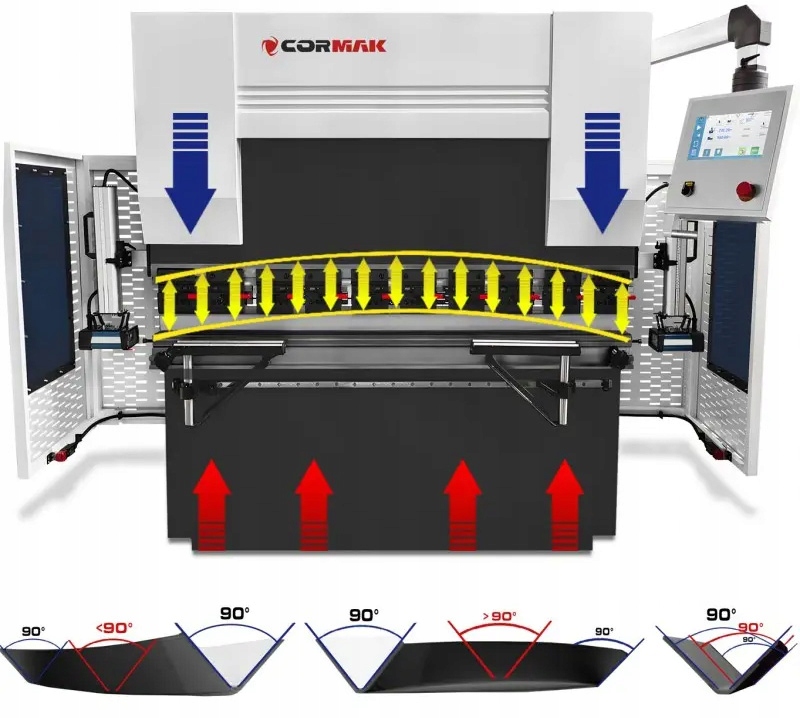

Автоматическая компенсация стрелки отклонения

Гарантирует сохранение одинакового угла гибки по всей длине гибки - (опция)

OCS – Система охлаждения масла

Система охлаждения масла гарантирует стабильность рабочих параметров машины даже после длительной непрерывной работы.

Высококачественные компоненты:

Компоненты электрических систем Schneider/Delta/Eaton

Управление и функциональность:

ЧПУ CR-41

• оснащен 10-дюймовым сенсорным экраном, установленным на подвижном кронштейне, обеспечивающим свободу работы во всем рабочем поле станка
• Программируемость: возможность сохранения до 2000 программ по 30 шагов в каждой, что позволяет гибко адаптироваться к различным задачам
• Эргономичность управления: интуитивно понятное меню с ярлыками на английском языке позволяет легко и быстро приступить к работе.

Машина сочетает в себе передовые технологии с простотой управления, что делает ее идеальным выбором как для точных ручных задач, так и для эффективной серийной работы. Высококачественные комплектующие и расширенные меры безопасности гарантируют надежность и безопасность использования.

Для того, чтобы эффект от ступенчатого изгиба был удовлетворительным, необходимо выполнить определенные расчеты, которые, однако, требуют знания ряда наиболее важных параметров, связанных с процессом гибки - это:

• Длина арки - расстояние между концами изгиба согнутой части листа, рассчитанное на внутренней стороне изгиба;
• Количество изгибов - количество одиночных изгибов, которое необходимо выполнить для получения гнутый лист определенного радиуса; чем больше число изгибов, тем меньше угол одиночного изгиба и, как следствие, более плавная дуга;
• Расстояние между изгибами – расстояние между отдельными изгибами, выполненными в процессе процесса.

Выбор штампа и пуансона

В связи с конечным эффектом важен также правильный выбор инструментов для листогибочного пресса, т.е. штампа и пуансона.

Хотя весь процесс ступенчатая гибка может показаться довольно сложной, однако машины и программное обеспечение, имеющиеся в CORMAK, настолько совершенны, что во многих вопросах полностью заменяют оператора.

Гибочные прессы CORMAK выполняют измерения гибки на постоянной основе и могут, например, корректировать отклонения в ходе процесса, чтобы полученный эффект был максимально оптимальным.
