Гидравлический листогибочный пресс CORMAK CNC SERVO ELITE 80×3200 DA-58T

Гибочные прессы Cormak — это современные устройства, позволяющие точно сгибать листовой металл благодаря правильно подобранным пуансонам и штампам.

Основные характеристики:

• Передние опоры: 2 шт, обеспечивающие устойчивость при операциях гибки
• Ось X АВТОМАТИЧЕСКО на серводвигателе!!!
• Оси Y1, Y2, R – АВТОМАТИЧЕСКИ на серводвигателе!!!
• Автоматическая Регулировка отклонения стрелки
• Автоматическая компенсация стрелки отклонения
• передняя поддержка на линейных направляющих

Управление и функциональность:

• Создание программ одним щелчком мыши
• Расширенная поддержка оператора на основе алгоритмов
• Расширенное графическое моделирование последовательности гибки
• Включены подсказки для оператора
• Алгоритмы сокращения производственный процесс
• Автоматический расчет отклонения стрелки (коронки)
• Сенсорный TFT-экран высокого разрешения
• USB-интерфейс

Режимы работы:

• Ручной: полный контроль со стороны оператора.
• Автоматический одиночный: идеально подходит для повторяющихся операций.
• Автоматический серийный: идеально подходит для массового производства с использованием простого ЧПУ.

Безопасность и качество:

• Фирменные компоненты: немецкий гидравлический клапан Rexroth, электрооборудование фирменных марок SCHNEIDER, DELTA, EATON и элементы цепей безопасности от Omron и Schneider.
• Стальные гидравлические соединения: изготовлены из стальных труб, что сводит к минимуму риск утечек и повышает долговечность.
• Система безопасности: включает боковые и задние металлические барьеры, предохранительные выключатели и предупреждающие маркировки. Станок также имеет сертификат соответствия CE.
• В стандартной комплектации лазерная система безопасности итальянской компании DSP, значительно ускоряющая работу.

Эргономика и дополнительные удобства:

• Мобильный контроллер и светодиодное освещение: повышают комфорт и безопасность работы.
• Передние опоры на линейных направляющих
• система охлаждения масла
• разъемная штампы istemple
• быстрые зажимы для инструментов
• Дополнительные опции: лазерная система безопасности DSP

Технические параметры

• Макс. толщина гнутого листа (S235): до 4,0 мм
• Номинальное давление: 800 кН
• Максимальная длина гнутого листа: 3200 мм
• Глубина выреза в балках (горло): 250 мм
• Максимальный ход подвижного балки: 120 мм
• Максимальная высота проема: 385 мм
• Расстояние между балками: 2700 мм
• Вылет заднего бампера: 600 мм
• Мощность двигателя: 5,5 кВт
• Длина: 3300 мм
• Ширина: 1450 мм
• Высота: 2300 мм
• Вес: 5100 кг

Лазерная система безопасности DSP

• Лазерная система безопасности DSP, передние опоры на линейных направляющих, быстродействующие зажимы инструмента, система масляного охлаждения и разделенные верхний и нижний инструменты

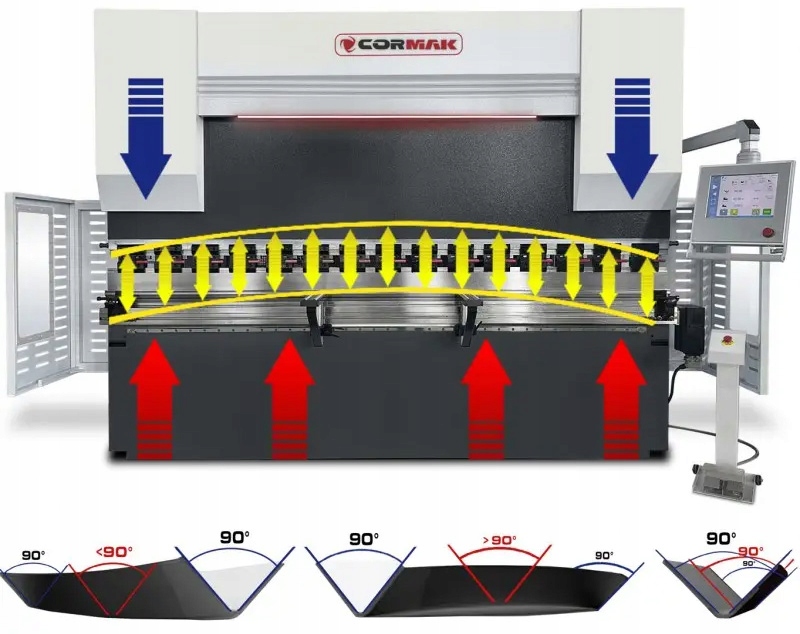

Автоматическая компенсация стрелки отклонения

Обеспечивает одинаковый угол гибки по всей длине гибки

OCS – Система охлаждения масла

Система охлаждения масла гарантирует стабильность рабочих параметров машины даже после длительной непрерывной работы.

Высококачественные компоненты:

• Компоненты электросистемы от Schneider/Delta/Eaton

Системы управления Delem

Delem DA-58T

• Генерация программы в один клик
• Расширенная поддержка оператора на основе алгоритмов
• Расширенное графическое моделирование последовательностей гибки
• Включены подсказки для оператора
• Алгоритмы для сокращения производственного процесса
• Автоматический расчет стрелки отклонения (венчание)
• Сенсорный TFT-экран высокого разрешения

Delem DA-66T

• Режим программирования 2D-графического сенсорного экрана
• 17-дюймовый цветной TFT-дисплей с высоким разрешением
• Полный пакет приложений Windows
• Совместимость Delem Modusys (масштабируемость и адаптируемость модулей)
• USB, периферийный интерфейс
• Поддержка пользовательских приложений в многозадачной среде контроллера
• Интерфейс для коррекции изгибов и датчиков Офлайн-программа Profile-TL

Для того, чтобы эффект от ступенчатого изгиба был удовлетворительным, необходимо выполнить определенные расчеты, которые, однако, требуют знания ряда наиболее важных параметров, связанных с процессом гибки - это:

• Длина арки - расстояние между концами изгиба согнутой части листа, рассчитанное на внутренней стороне изгиба;
• Количество изгибов - количество одиночных изгибов, которое необходимо выполнить для получения согнутого листа определенный радиус; чем больше количество изгибов, тем меньше угол одиночного изгиба и, как следствие, более плавная дуга;
• Расстояние между изгибами – расстояние между отдельными изгибами, выполненными в процессе работы.

Выбор штампа и пуансона

В связи с конечным эффектом также важно выбрать подходящие инструменты для листогибочного пресса, т.е. штамп и пуансон.

Хотя весь процесс поэтапной гибки может показаться довольно сложным, машины и программное обеспечение, доступные в CORMAK, уже настолько совершенны, что во многих вопросах они полностью заменяют оператора.

Гибочные прессы CORMAK выполняют измерения гибки на постоянной основе и могут, например, корректируйте отклонения в процессе, чтобы эффект был максимально оптимальным.
