Готовый гидравлический опрокидывающий комплект с насосным агрегатом и польским гидроцилиндром с ходом 1300 мм.

КОД SKRAW-MET: [7169]

Комплект представляет собой идеально подходит для конструкций с опрокидыванием в автофургонах, грузовиках, эвакуаторах и прицепах.

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л. , Дистанционное управление. [0274]
• гидроцилиндр с ходом 1300 мм, грузоподъемностью до 8 тонн. 4-этапное продление. [2624]

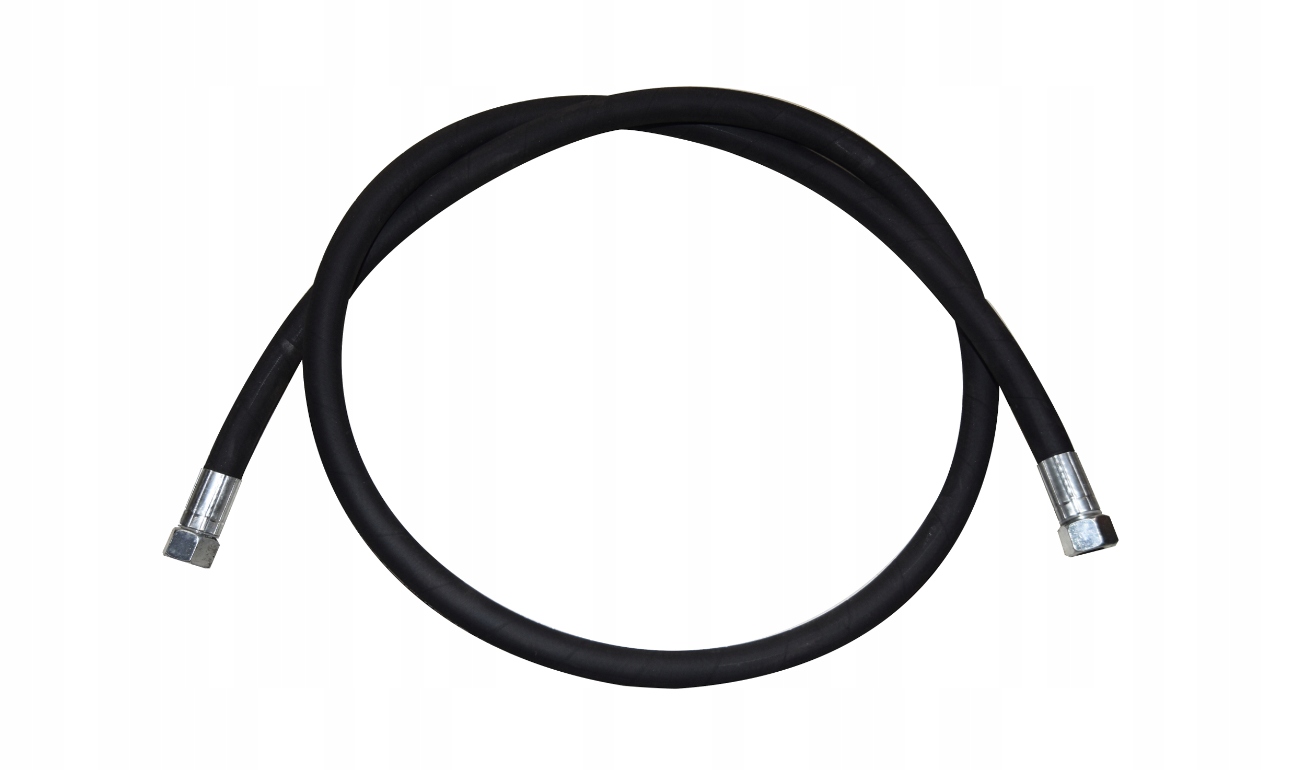

• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1877]
• Ниппель [1409] / [1386]
• 2x крепления привода [0106]

Полный комплект, готовый к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидроагрегата.

Польский гидроцилиндр с ходом 1300 мм с муфтой

КОД SKRAW-MET: [2624]

Производитель: Skraw-Met

Символ : CT 110/4/1300 8T

________________________________________________________

Об этом стоит знать при выборе поставщика привода

Фотографии и рисунки показывают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Четырехступенчатый,
• Длина привода на холостом ходу 510 мм,
• Ход привода 1300 мм.
• Длина полностью выдвинутого привода 1810 мм.
• Диаметр привода 128 мм.
• Подключение маслопровода М22*1,5 внутреннее.

Потребность масла: 8 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/складывания поршня: 0 . 5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: резьбовой резьбовой в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо гидропривода

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

Гнездо для шара диаметром 55 мм.

Гнездо имеет 4 отверстия диаметром 13 мм.

Высота гнезда 52 мм.

Закрепляется двумя втулки плюс уплотнительное кольцо

Гнездо смазывается каламитом

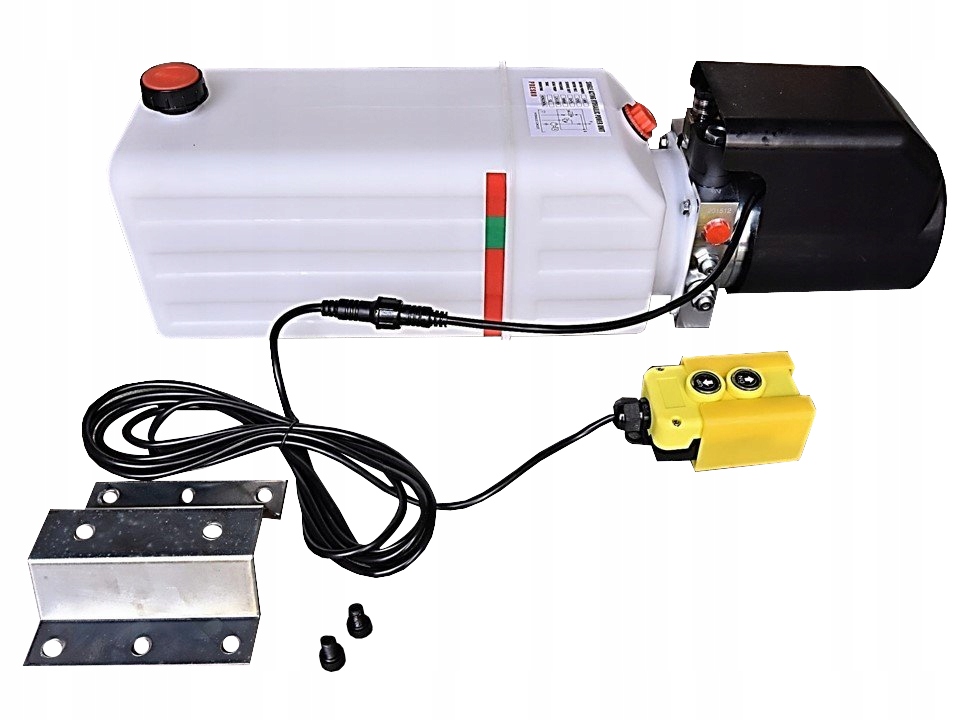

Гидравлический блок

[0274]

Электропитание: 12 В. 2,0 кВт

В состав агрегата входят: насос, электродвигатель, соединительную пластину, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку для мотора и монтажный комплект.

К каждому агрегату приклеена схема подключения.

Агрегат полностью готов к работе, достаточно подключить кабели и залить масло.

Гидравлический агрегат идеально подходит для машин и устройств с электроприводом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепы, самосвалы, гидростаки, расы, подъемники, погрузочные платформы, автоподъемники, краны, сельскохозяйственные и промышленных машин.

Позволяет управлять приводом одностороннего действия.

Под давлением привод выдвигается и втягивается под действием гравитационных сил и поднятого веса.

Агрегат укомплектован, готов к работе, осталось только подключить кабели и залить масло.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Объём масляного бака: 11 л

Максимальное рабочее давление: 180 бар.

Производительность насоса: 2,5 см3/оборот, в данном комплекте от 7 до 12 л/мин.

Внутренняя резьба соединения: 3/8"

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

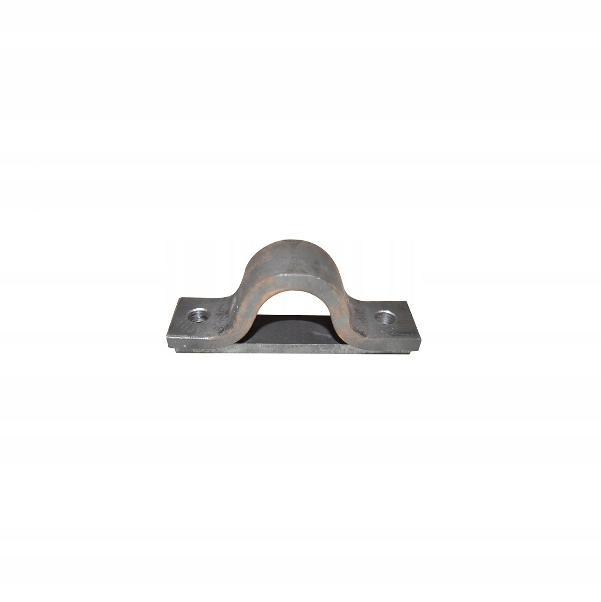

Крепление привода Fi 40, состоящее из двух элементов.

[0106]

Жесткое крепление.

Применение для Крепление баллонов или подставки к раме автомобильного прицепа с помощью винтов или сварки.

Крепление идеально подходит к нашим баллонам и подставке.

Технические характеристики:

Ширина отверстия 40 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C — регулировка давления масла
