Гидроцилиндр польский с ходом 1050 мм с гнездом и люлькой

КОД SKRAW-MET: [7951]

Производитель: SM-G (SKRAW MET GROUP)

Условное обозначение: СТ-5.1050

Внимание! Фото иллюстративное, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!

Это стоит знать при выборе поставщика актуаторов

Фотографии и картинки отображают только внешний вид актуаторов. Внутри спрятаны важнейшие элементы, влияющие на качество и правильную работу привода на длительное время (усиленные уплотнения, сальник, шток поршня и высококачественная труба). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар поставляется с польского завода.

SKRAW-MET - многолетний лидер в производстве приводов. Благодаря своему опыту, он использует только усиленные уплотнения польского производства, что обеспечивает высочайшее качество на рынке и надежность на долгие годы!

На других наших аукционах вы найдете усиленные уплотнения в качестве ремкомплекта для данного актуатора.

_________________________________________________________

Благодаря своей конструкции в виде 5 удлинителей актуатор идеально подходит для автомобилей с низкой посадкой клиренс автомобиля или прицепа или с высоким карданным валом.

Актуатор устанавливается на прицепы, грузовые автомобили и специализированные транспортные средства. Благодаря своей конструкции используется в прицепах с задней разгрузкой.

Возможно приобрести дополнительную люльку, что дает возможность опрокидывания на 3 стороны.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат исполнительного механизма вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждений защиты втулки, вызванных чрезмерным давлением при максимальном выдвижении исполнительного механизма, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный исполнительный механизм, расположенный в центре конструкции, обеспечивает наклон Угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S )

a° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Пятидвадцать ступенчатых
• Длина привода в нерабочем состоянии: 390 мм
• Ход привода: 1050 мм
• Длина полностью выдвинутого привода: 1440 мм
• Диаметр привода: 110 мм
• Масляное соединение, внутренняя резьба: M22x1,5

Потребность масла: 5 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды: -40°C до +60°C

Допустимая температура масла: -15°C до +80°C

Тип сальника: резьбовой, ввинчиваемый в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

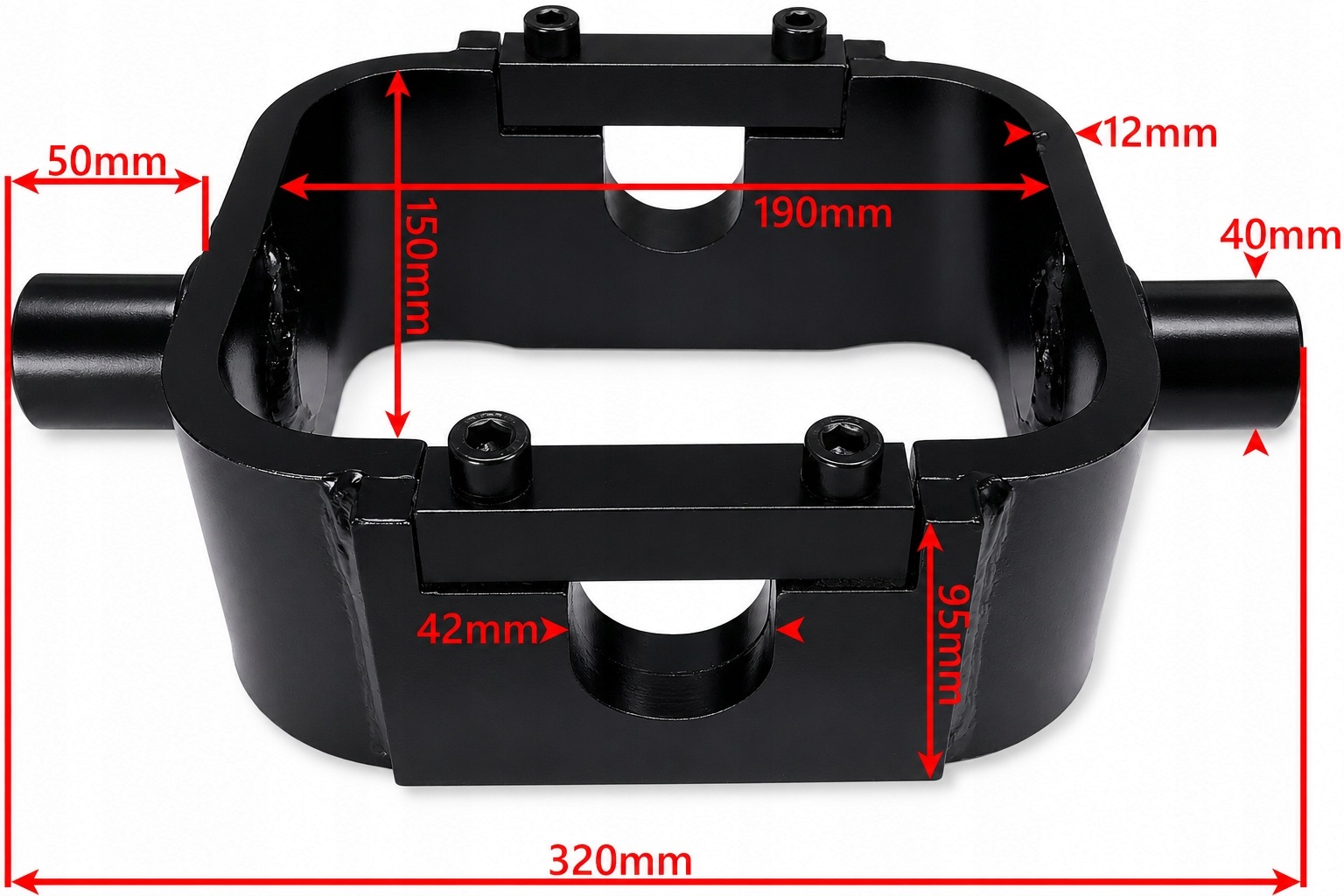

Усиленное крепление актуатора (люлька)

Лыжка выполнена прочно, гнезда крепления актуатора усилены, актуатор закреплен винтами.

При помощи крепления с актуатором можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для выбранных в нашем предложении актуаторов.

Технические характеристики:

• Вес: 8,5 кг
• Внутренняя ширина: 196 x 150 мм
