Гидроцилиндр польский с ходом 1050 мм с гнездом и креплениями

КОД SKRAW-MET: [7950]

Производитель: SM-G (SKRAW MET GROUP)

Условное обозначение: СТ-5.1050

Внимание! Фото иллюстративное, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!

Это стоит знать при выборе поставщика актуаторов

Фотографии и картинки отображают только внешний вид актуаторов. Внутри спрятаны важнейшие элементы, влияющие на качество и правильную работу привода на долгое время (усиленные уплотнения, сальник, шток поршня и высококачественная труба). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар поставляется с польского завода.

SKRAW-MET - многолетний лидер в производстве электроприводов. Благодаря своему опыту, он использует только усиленные уплотнения польского производства, что обеспечивает высочайшее качество на рынке и надежность на долгие годы!

На других наших аукционах вы найдете усиленные уплотнения в качестве ремкомплекта для этого актуатора.

___________________________________________________________________

Благодаря своей конструкции в виде 5 удлинителей актуатор идеально подходит для автомобилей с малый клиренс автомобиля или прицепа или с высоким карданным валом.

Актуатор устанавливается на прицепы, грузовые автомобили и специализированные транспортные средства. Благодаря своей конструкции используется в прицепах с задней разгрузкой.

Возможно приобрести дополнительную люльку, что дает возможность опрокидывания на 3 стороны.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

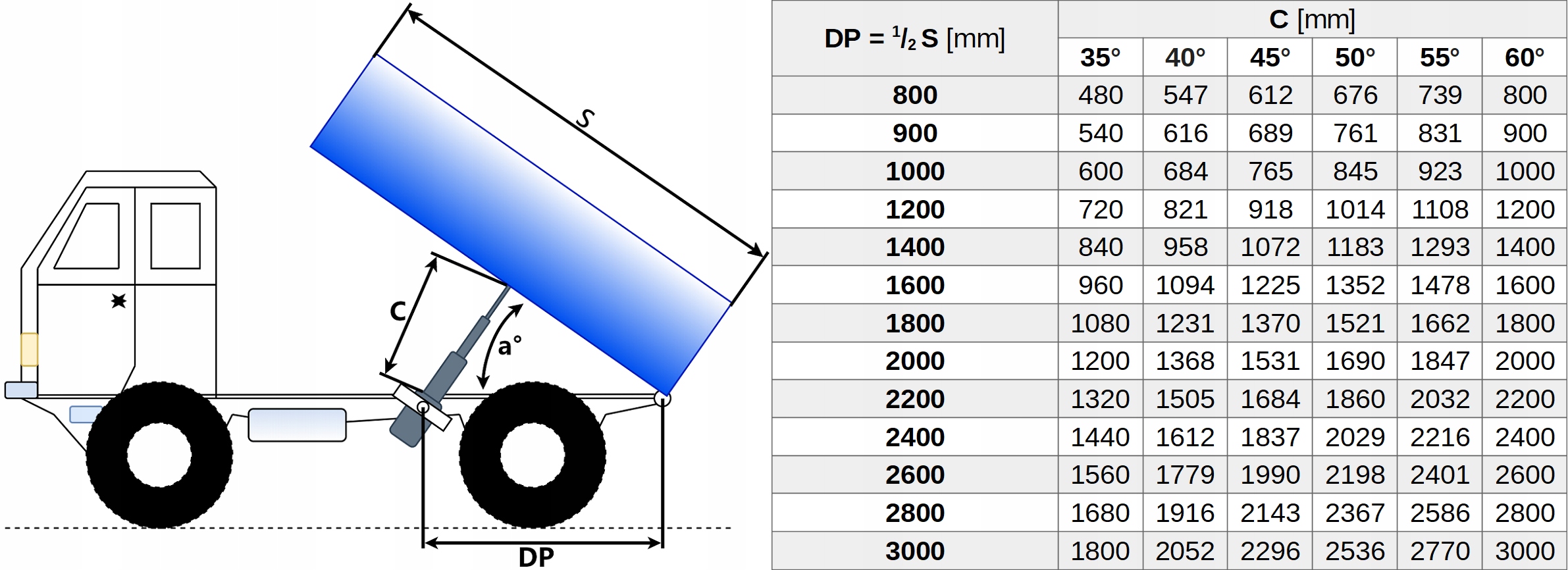

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ)

DP- расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S)

a°- угол наклона кузова прицепы

C- ход привода в мм

S = DP*2

Технические характеристики:

• Пятидвадцатиступенчатая
• Длина привода в нерабочем состоянии: 390 мм
• Ход привода: 1050 мм
• Длина привода в полностью выдвинутом состоянии: 1440 мм
• Диаметр привода: 110 мм
• Масляное соединение, внутренняя резьба: M22x1,5

Потребность масла: 5 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды: -40°C до +60°C

Допустимая температура масла: -15°C до +80°C

Тип сальника: с резьбой, ввинчиваемый в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

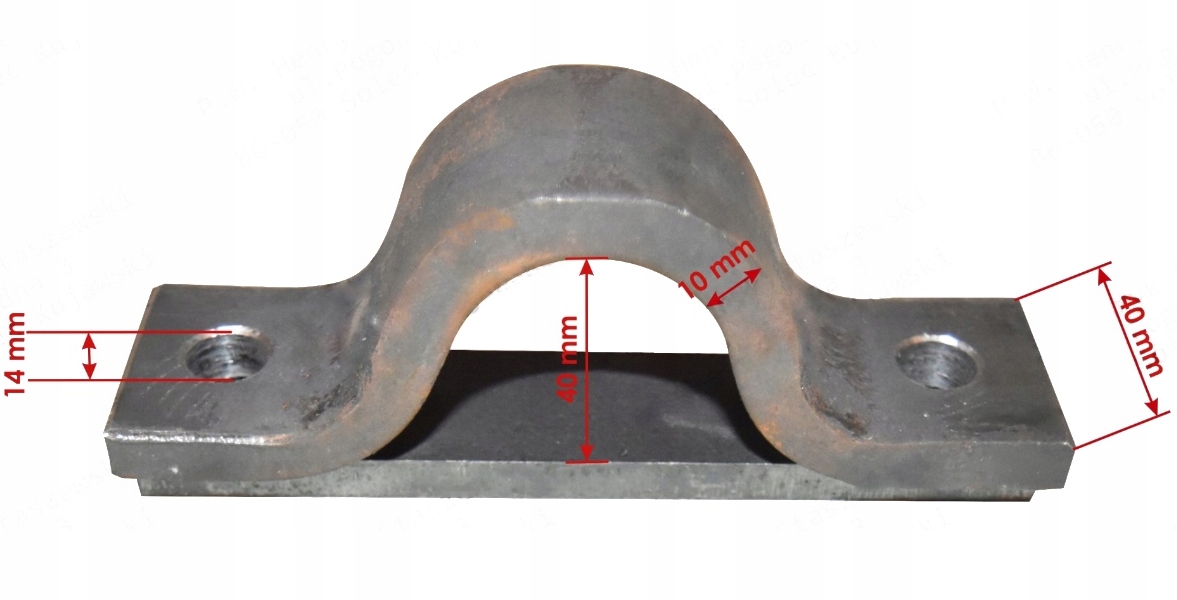

Крепление привода Φ40 мм

• Крепление монолитное.
• Используется для крепления приводов или подставки к раме автомобильного прицепа с помощью винтов или приваривается.
• Крепление идеально сочетается с нашими цилиндрами и подставкой.

Технические характеристики:

• Ширина отверстия 40 мм,
• Диаметр крепежных отверстий 14 мм,
• Крепление состоит из двух элементов.
