ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 4 СЕКЦИИ, 40 Л/МИН, ДВА РЫЧАГА И ДЖОЙСТИК
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 269
Заказывая «ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 4 СЕКЦИИ, 40 Л/МИН, ДВА РЫЧАГА И ДЖОЙСТИК» данный товар из каталога «Гидравлическая система», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

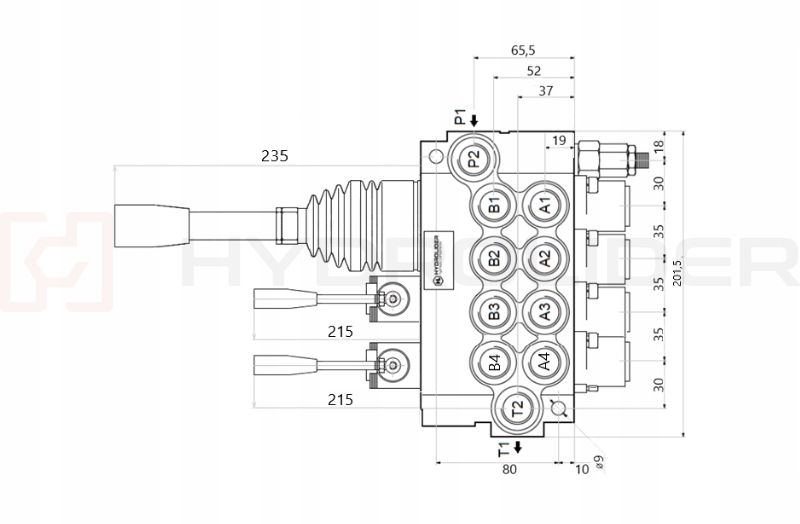

ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 4 СЕКЦИИ P40л/мин
УПРАВЛЕНИЕ ДВУМЯ РЫЧАГАМИ И ДЖОЙСТИКОМ
Производство:
Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.01.049.10
Применение:
Каждая секция приспособлена для управления односторонним или двухсторонним цилиндром. Он имеет выход давления N, необходимый для последовательного соединения или для установки распределителя в качестве другого в существующей системе. Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.
Технические данные:
- Максимальный расход: 40 л/мин.
- Управление: односторонние или двухсторонние цилиндры
- Количество секций: 4
- Резьба в корпусе на подаче [P]: G 1/2"
- Резьба в корпусе на обратной [T]: G 1/2"
- Резьба в корпусе на участке [A / B]: G 3/8"
- Резьба в корпусе на выходе давления [N]: G 1/2"

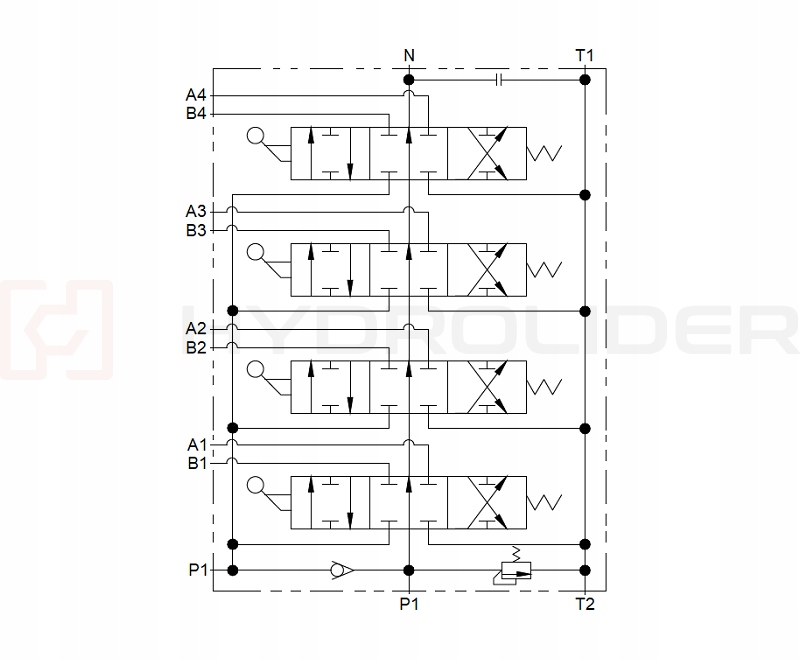

Управление и принцип работы:
Джойстик пятипозиционный (1 - 2 - 0 - 3 - 4), подпружиненный, т.е. сам возвращается в вертикальное положение.
- Нейтральное положение 0 (рычаг установлен вертикально), штоки цилиндров стоят - масло поступает в перелив.
- Рабочее положение 1 (рычаг установлен вперед) шток первого цилиндра выдвигается.
- Рабочее положение 2 (рычаг установлен назад) шток первого цилиндра втягивается.
- Рабочее положение 3 (рычаг установлен влево) шток второго цилиндра выдвигается.
- Рабочее положение 4 (рычаг установлен вправо) шток второго цилиндра втягивается
Рычаг трехпозиционный (1 - 0 - 2), подпружиненный, т.е. возвращается в вертикальное положение само.
- Положение 0 нейтральное (рычаг установлен вертикально), шток цилиндра стоит - масло уходит в перелив.
- Рабочее положение 1 (рычаг установлен в наклонное вперед положение), шток цилиндра выдвигается.
- Положение 2 рабочее (рычаг установлен под углом назад) шток цилиндра втягивается.
Условия эксплуатации:
- Допустимая температура окружающей среды: от -40 C до +60 C
- Допустимая температура масла: от -15 C до +80 C
- Рекомендуемое гидравлическое масло на основе минерального масла, напр. HL 32, HL 46
- Максимальное давление подачи: 315 бар
- Максимальное давление обратной линии: 50 бар
- Максимальное давление на секциях: 300 бар
Заводская настройка перепускного клапана:
Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:
- 170 бар при 10 л/мин
- 180 бар при 20 л/мин
- 190 бар при 30 л/мин
- 200 бар при 40 л/мин
Регулировка перепускного клапана:
Наборы для точного измерения давления можно найти на других наших аукционах Allegro под названием «мерные наборы». Перед запуском рекомендуется проверить и установить соответствующее давление. Возможность саморегулировки, изменение полного оборота на 30 бар.
