2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ КОМПЛЕКТ 80 л/мин

В комплект входят:

• шаровой джойстик с двумя кнопками
• две стропы длиной 2,5 м
• 2-секционный гидрораспределитель 80 л/мин с одной плавающей секцией
• 2 электромагнитных клапана 6/2 для третьей секции (грейфер, крокодил)

Производство:

Оригинальный продукт марки Badestnost, условное обозначение: 1.25.10.004.44

Применение:

Широко применяется в гидросистемах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Адаптирован к тракторам и машинам с открытой гидравликой система. Открытая система отличается тем, что гидронасос запускается при запуске двигателя, а гидрораспределитель, когда он не используется, свободно перекачивает масло от насоса в сторону бака. Насос работает свободно, и масло циркулирует между распределительным насосом и баком под низким давлением.

Комплект адаптирован для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Применение в фронтальных погрузчиках TUR:

Плавающая секция, также известная как свободный поток, используется, в частности, для снегоочистителей и фронтальных погрузчиков TUR. Обеспечивает свободное перемещение штока поршня в гидроцилиндрах, защищает от повреждений элементов, непосредственно контактирующих с землей, напр. отвал плуга.

Идеален для управления двумя секциями в повороте, подъема рамы и наклона ковша, в тракторах, где производительность гидронасоса не превышает 80л/мин.

Пример применения:

Управление двумя независимо работающими исполнительными механизмами (фото).

Общая информация:

Джойстиковое управление имеет множество преимуществ, которые делают работу быстрее, приятнее и безопаснее. Джойстик означает, прежде всего, более комфортное, удобное и точное управление машиной. Установка джойстика внутри кабины и вынос распределителя наружу обеспечивает чистоту кабины и отсутствие утечек масла.

Джойстик:

Настроен на механическое управление двумя секциями распределителя. Он имеет две дополнительные кнопки и выход для электрического жгута, что позволяет использовать два электромагнитных клапана, которые будут управлять дополнительными 3-й и 4-й секциями, например. бел.

Внутренние конструктивные элементы выполнены из алюминия, корпус – из прочного пластика. Итальянское производство INDEMAR.

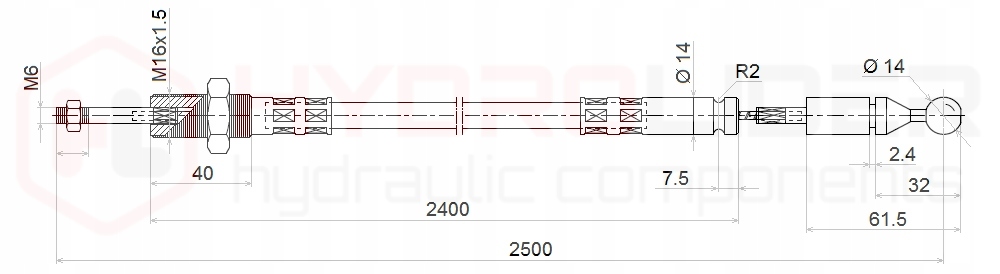

Кабели:

• Длина кабелей в комплекте: 2,5м.
• Резьба со стороны распределителя: корпус кабеля М16х1,5, кабельная стяжка М6х1.
• Со стороны джойстика шарик диаметром 14мм.

Произведено в Польше для Badestnost Polska.

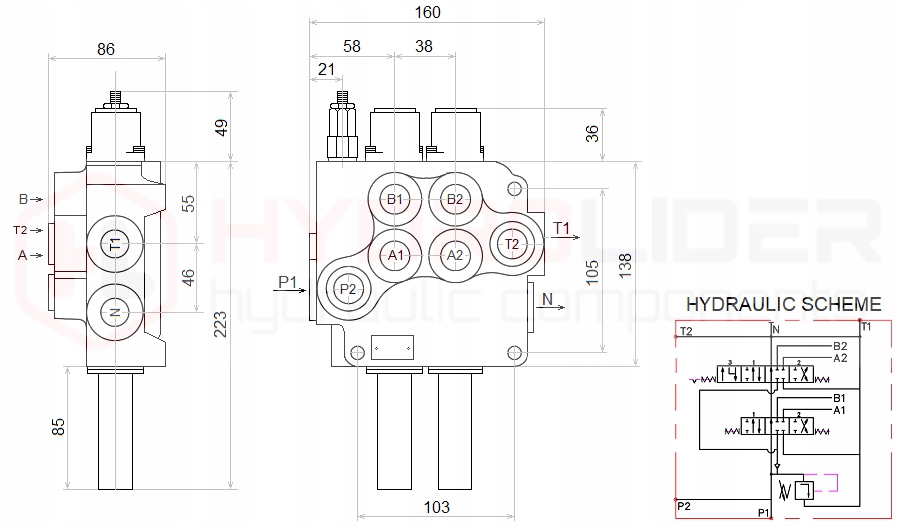

ДВУХСЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ:

Адаптирован для открытых систем со свободным потоком масла. Максимальный поток до 80 л/мин. Управление односторонними и двухсторонними цилиндрами. Рекомендуется управлять трамблером с помощью тросов и джойстика.

Болгарское производство Бадестьность.

Управление:

Первая секция имеет трехпозиционный ползун (1 - 0 - 2), на пружине, т.е. при ослаблении троса он возвращается в нейтральное положение (0) самостоятельно.

• Положение 0 - нейтральное (трос ослаблен) цилиндр шток стоит - масло уходит на перелив.
• Рабочее положение 1 (трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползунок), шток цилиндра втягивается.

Вторая секция, четырехпозиционный ползун (1 - 0 - 2 - 3), три положения (1 - 0 - 2) на пружине (возвращается в положение 0 при свое), положение (3) плавающее на защелке (ползун останавливается в плавающем положении).

• Положение 0 нейтральное (трос ослаблен), шток цилиндра стоит - масло уходит на перелив.
• Рабочее положение 1 (трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползунок) шток цилиндра втягивается.
• Плавающее положение 3 с защелкой (трос толкает ползунок максимально далеко) шток цилиндра свободно работает, свободно выдвигается и втягивается под действием сил.

Присоединение:

Внутренняя резьба в корпусе: питание: 1/2'' ; возврат: 3/4 дюйма; сечения: 1/2''

Кабельные соединения:

• Внутренняя резьба трубки: M16x1,5
• Внутренняя резьба наконечника ползуна: M6x1,5

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное давление на возврате: 50 Бар
• Максимальное давление на секциях: 300 Бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода: 180 бар при 20 л/мин 190 бар при 40 л/мин 200 бар при 60 л/мин 210 бар при 80 л/мин Комплекты для точного измерения давления можно найти в разделе Манометры - комплекты измерение

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Высококачественное масло средней густоты: AGRO OIL L-HL 32

СОЛЕНОИДНЫЙ КЛАПАН 6/2 ДЛЯ ТРЕТЬЕЙ СЕКЦИИ:

• Максимальный расход до 90 л/мин
• Внутренняя резьба в корпусе: BSP 1/2"
• Максимальное давление: 210бар

Болгарское производство Badestnost

Электромагнитный клапан подключается к одной из двух секций распределителя, дублируя его. 2-позиционный ползун с электроприводом переключает поток масла из распределителя между двумя В погрузчике это могут быть исполнительные механизмы выравнивания (наклона) и подпружиненный захват или привод «крокодил». На практике движение джойстика без нажатой кнопки управляет исполнительным механизмом наклона, а при нажатии кнопки управление переключается на закрытие и открытие захвата или «крокодила».

Ползунок возвращается в нейтральное положение после отключения питания катушек «крокодил».

• Положение ползуна 1. (кнопка на джойстике не нажата) - управление 1 цилиндром.
• Положение ползунка 2 (кнопка на джойстике нажата) - управление 2 цилиндром.
