2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ КОМПЛЕКТ 80 л/мин

Состав комплекта:

• вилочный джойстик без кнопки
• две магистрали длиной 2 м
• 2-секционный гидрораспределитель 80 л/мин с одной плавающей секцией

Производство:

Оригинальный продукт марки Walvoil, обозначение: 1.25.70.001.3

Применение:

Находит широкое применение в гидросистемах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Комплект предназначен для тракторов и машин с гидросистемой. закрытый, в котором гидравлический насос оснащен системой Load Sensing (LS).

Комплект адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Применение в фронтальных погрузчиках TUR:

Секции плавающие или свободные навесные, б/у, в том числе для снегоочистителей или фронтальных погрузчиков TUR. Обеспечивает свободное перемещение штока поршня в гидроцилиндрах, защищает от повреждений элементов, непосредственно контактирующих с землей, напр. отвал плуга.

Идеален для управления двумя секциями в повороте, подъема рамы и наклона ковша, в тракторах, где производительность гидронасоса не превышает 80л/мин.

Пример применения:

Управление двумя независимо работающими исполнительными механизмами (фото).

Общая информация:

Джойстиковое управление имеет множество преимуществ, которые делают работу быстрее, приятнее и безопаснее. Джойстик означает, прежде всего, более комфортное, удобное и точное управление машиной. Установка джойстика внутри кабины и вынос распределителя наружу обеспечивает чистоту кабины и отсутствие утечек масла.

Джойстик:

Предназначен для механического управления двумя секциями распределителя. Нет кнопки или электрического выхода. Конструктивные элементы внутри из алюминия, корпус из прочного пластика. Итальянское производство INDEMAR.

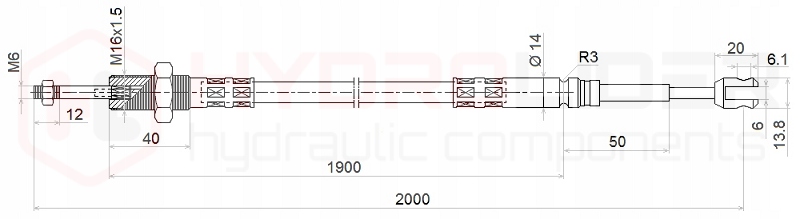

Кабели:

• Длина кабелей в комплекте: 2 м.
• Резьба со стороны распределителя: корпус кабеля М16х1,5, кабельная стяжка М6х1.
• Со стороны джойстика вилки с отверстием под штифт 6 мм.

Произведено в Польше для Hydrolider Polska.

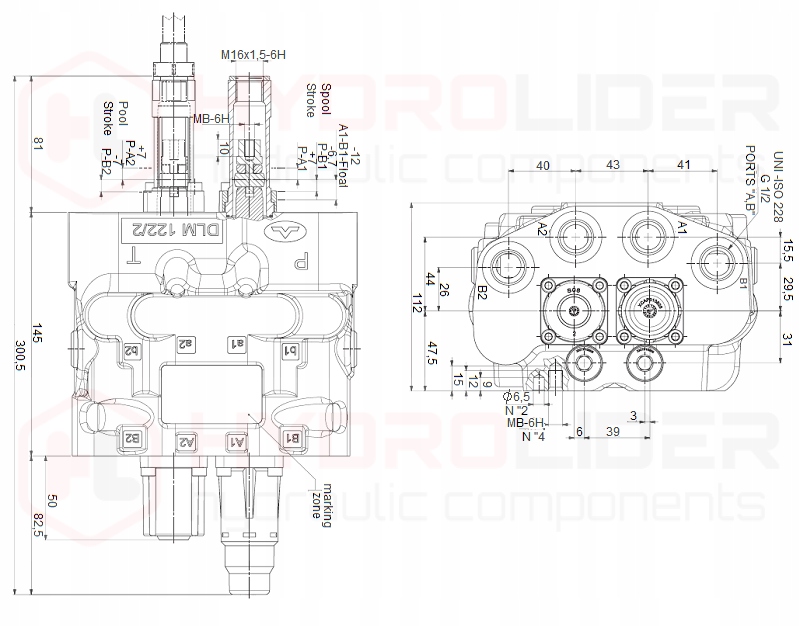

ДВУХСЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ:

Распределитель оснащен портом, передающим сигнал LS на насос. Одна секция имеет плавающее положение. Предназначен для работы в закрытых системах с системой LOAD SENSING (MDL).

Максимальный расход до 80 л/мин. Управление односторонними и двухсторонними цилиндрами. Рекомендуется управлять распределителем с помощью тросов и джойстика.

Итальянское производство Walvoil

Управление:

Первая секция имеет трехпозиционный движок (1 - 0 - 2), на пружине, т.е. самостоятельно возвращается в нейтральное положение (0) при ослаблении троса.

• Нейтральное положение 0 (трос ослаблен) шток цилиндра стоит - масло уходит на перелив.
• Рабочее положение 1 (трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползунок), шток цилиндра втягивается.

Вторая секция имеет четырехпозиционный ползун (1 - 0 - 2 - 3), три положения (1 - 0 - 2) на пружине (сам возвращается в положение 0), положение (3) плавающий на защелке (ползун останавливается в плавающем положении).

• Нейтральное положение 0 (трос ослаблен), шток цилиндра стоит – масло уходит на перелив.
• Рабочее положение 1 (трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползун), шток цилиндра втягивается.
• Положение 3 плавающее с защелкой (трос толкает ползунок максимально вперед) шток цилиндра работает свободно, свободно выдвигается и втягивается под действием сил.

Присоединение:

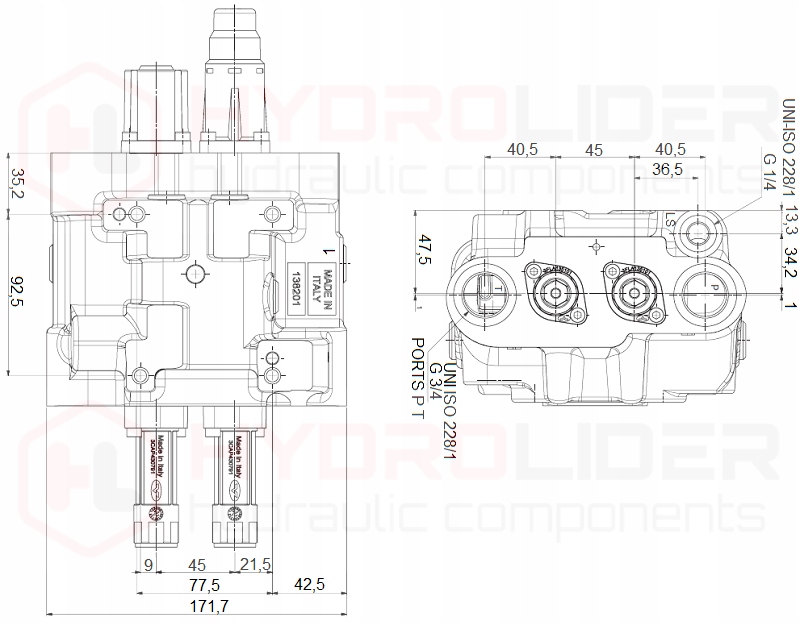

Внутренняя резьба в корпусе: питание: 3/4''; возврат: 3/4 дюйма; секции: 1/2"; Порт LS: 1/4"

Кабельные соединения:

• Внутренняя резьба трубки: M16x1,5
• Внутренняя резьба ползуна: M6x1,5

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное давление на возврате: 10Бар
• Максимальное давление на секциях: 300Бар
• Перепускной клапан заводская настройка на 175Бар
• Возможность саморегулировки, полный оборот изменения на 30Бар

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C.
• Допустимая температура масла: от -15 C до +80 C.
• Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Среднегустое высококачественное масло: AGRO OIL L-HL 32
