3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ КОМПЛЕКТ 40 л/мин

Состав комплекта:

• шаровой джойстик с кнопкой
• две линии длиной 2 м (можно изменить на 1 м; 1,5 м; 2,5 м; 3 м)
• 2-секционный гидрораспределитель 40 л/мин
• электромагнитный клапан 6/2 50л/мин 12В

Производство:

Оригинальный продукт марки Badestnost, условное обозначение: 1.25.30.003.3

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Адаптирован к тракторам и машинам с закрытая гидросистема (без системы LS), в которой поддерживается постоянное давление. Эти системы часто имеют приоритетный клапан, и насос одновременно приводит в действие гидравлику погрузчика и орбитрол в системе рулевого управления, например. в старых моделях тракторов John Deere.

Комплект адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением, где производительность гидравлического насоса не превышает 40 л/мин.

Применение в фронтальных погрузчиках TUR:

Проверено на многих модели тракторов, в том числе: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 и другие

Комплект управляет двумя секциями в передней части ТУР. погрузчика, т.е. подъем рамы и наклон ковша.

Пример применения:

Управление двумя независимо работающими исполнительными механизмами (фото).

Общая информация:

Джойстиковое управление имеет множество преимуществ, которые делают работу быстрее, приятнее и безопаснее. Джойстик означает, прежде всего, более комфортное, удобное и точное управление машиной. Установка джойстика внутри кабины и вынос распределителя наружу обеспечивает чистоту кабины и отсутствие утечек масла.

Джойстик:

Предназначен для механического управления двумя секциями распределителя. Дополнительно он имеет кнопку и выход электропроводки, который также позволяет управлять, например, электромагнитным клапаном. Конструктивные элементы внутри джойстика выполнены из алюминия, корпус – из прочного пластика. Европейское производство NIMCO.

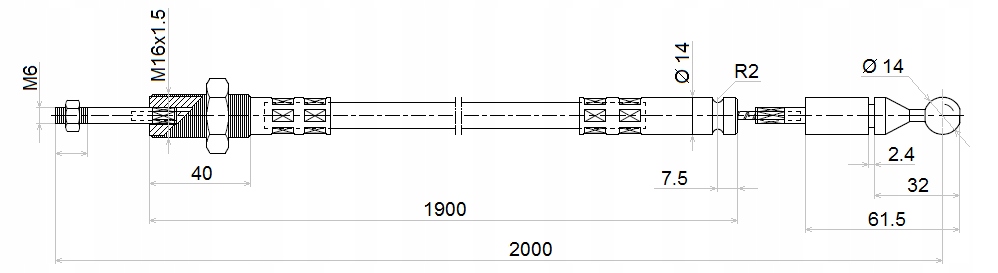

Ссылки:

Стандартная длина кабелей: 2 м (мы отправляем их, если клиент не указал иное). Возможность изменения длины линий до 1 м; 1,5 м; 2,5 м; 3м без изменения цены комплекта.

• Резьба со стороны распределителя: корпус троса М16х1,5, кабельная стяжка М6х1.
• Со стороны джойстика шарик диаметром 14мм.

Польское производство, изготовлено для Agricola Hydraulic Components.

ДВУХСЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ ДЕЛИТЕЛЬ:

Максимальный расход до 40 л/мин. Управление односторонними и двухсторонними цилиндрами. Рекомендуется управлять распределителем с помощью тросов и джойстика.

Управление:

Оба ползуна имеют три положения (1 - 0 - 2), подпружинены, т.е. самостоятельно возвращаются в нейтральное положение при ослабленном тросе.

• Положение 0 нейтральное (трос ослаблен), шток цилиндра стоит - масло уходит в перелив.
• Положение 1 рабочее положение (трос ослаблен) трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползунок), шток цилиндра втягивается.

Присоединение:

Внутренняя резьба в корпусе: питание: 1/2''; возврат: 1/2 дюйма; сечения: 3/8''

Кабельные соединения:

• Внутренняя резьба трубки: M16x1,5
• Внутренняя резьба ползуна: M6x1,5

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное давление на возврате: 50 Бар
• Максимальное давление на секциях: 300 Бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода: 180 бар при 10 л/мин 190 бар при 20 л/мин 200 бар при 30 л/мин 210 бар при 40 л/мин Комплекты для точного измерения давления можно найти в разделе Манометры - комплекты измерение

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Высококачественное масло средней густоты: AGRO OIL L-HL 32

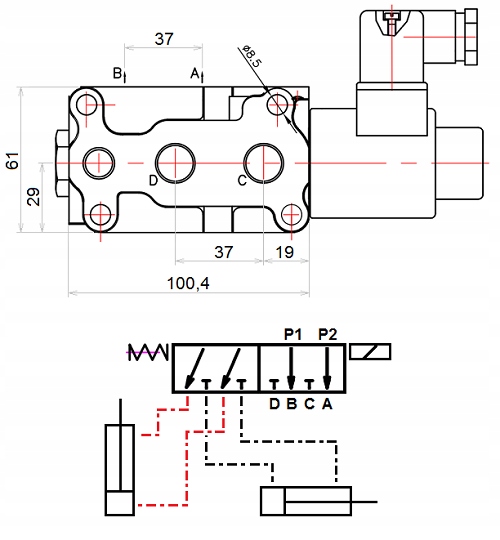

Электромагнитный клапан 6/2 для третьей секции:

Максимальный расход до 50л/мин Питание: 12В Болгарское производство Бадестность, гарантия: 2 года

Управление:

Подвижник двухпозиционный на пружине, т.е. после отключения питания возвращается в нейтральное положение самостоятельно.

Принцип работы Ползунок:

Положение 1 (подача тока на катушку отключена), возможно управление цилиндром №1. Положение 2 (подача тока на катушку открыта), невозможно управлять цилиндром №1, но можно управлять цилиндром №2.

Присоединение:

Внутренняя резьба в корпусе: Порт подключения подачи: 1/2'' Порт обратного подключения: 1/2'' Соединение секции порты: 1/2''

Диапазон давления:

Максимальное давление подачи: 210 бар Максимальное обратное давление: 50 бар Максимальное давление на секциях: 250 бар

Диапазон температур и тип масла:

Допустимая температура окружающей среды: от -40 C до +60 C Допустимая температура масла: от -15 C до +80 C Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Высококачественное масло средней густоты: AGRO OIL L-HL 32 Рекомендуемая фильтрация масла на уровне 10 - 15 мкм
