5-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 40 Л С СОЕДИНИТЕЛЯМИ (НИППЕЛИ)

КОД SKRAW-MET: [8232]

Производитель: SM-G (SKRAW MET GROUP)

В комплекте:

• 5-секционный гидравлический коллектор 40л [1447]
• 2x соединение BSP: 1/2" - M22x1,5 [1388]
• 10x соединение BSP: 3/8" - M18x1,5 [1707]

Высококачественный моноблочный коллектор отличается компактной конструкцией, стабильной работой и высокими универсальность.

Позволяет управлять пятью цилиндрами двойного действия.

Возможно последовательное подключение к существующей системе (требуется напорная втулка).

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве или строительстве.

Универсальный делитель, используемый в различных типах машин, таких как как:

• Циклопы
• Повороты
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Трехпозиционный рычаг (1 - 0 - 2)

• Пружина возвращается в вертикальное положение
• Нейтральное положение 0 (рычаг установлен вертикально), шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в наклонном положении вперед), шток поршня привода выдвигается.
• Рабочее положение 2 (рычаг установлен в наклонном положении назад), шток поршня привода втягивается

Подключение:

• Электропитание (P) BSP 1/2"
• Обратка (T) БСП 1/2"
• Вывод на секции БСП 3/8"
• Соединение БСП 1/2"

Технические характеристики:

Поток масла: 0–40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15 ℃ до +80℃

Оснащен предохранительным клапаном.

Схема на фото ниже соответствует одной секции распределителя.

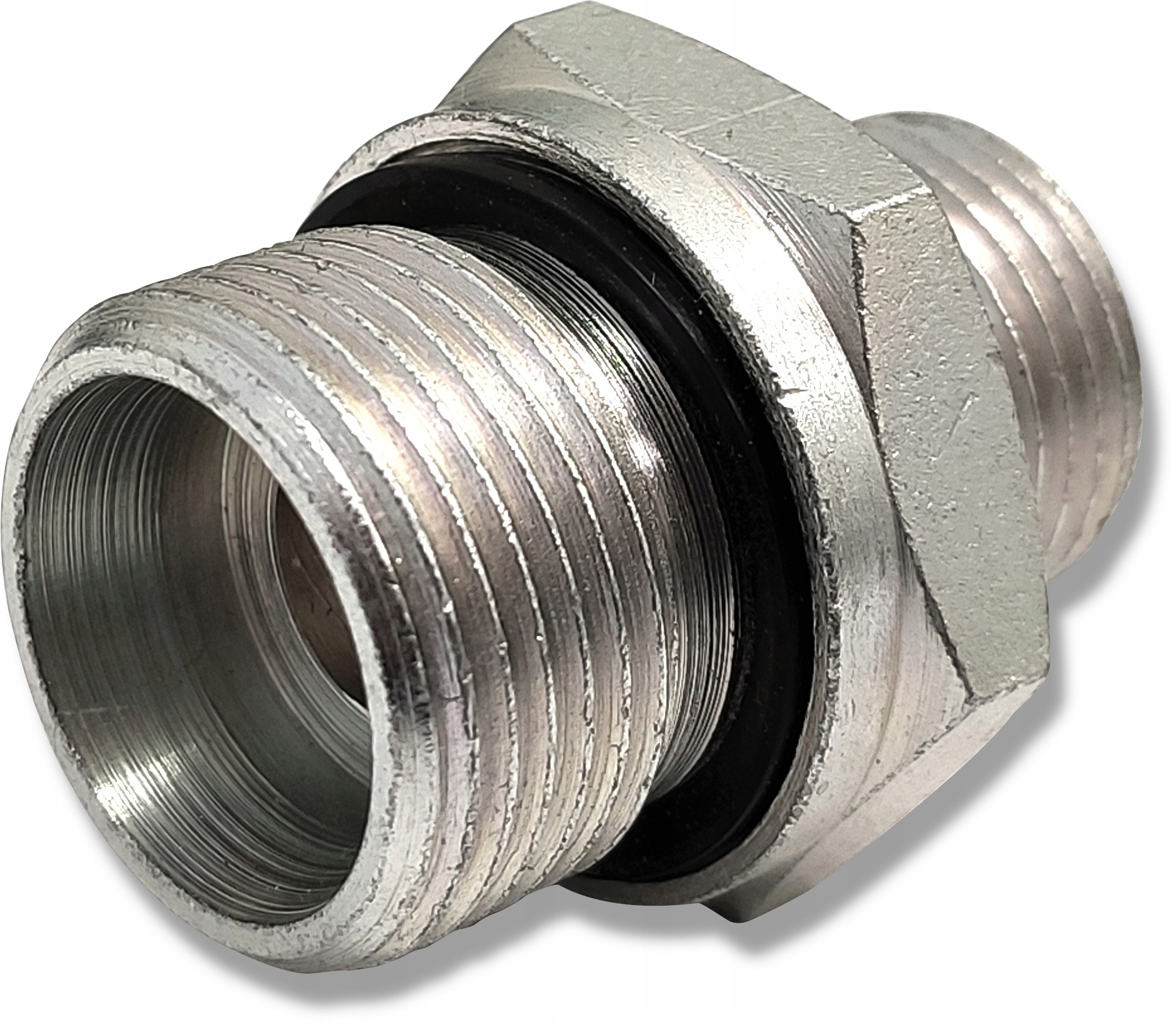

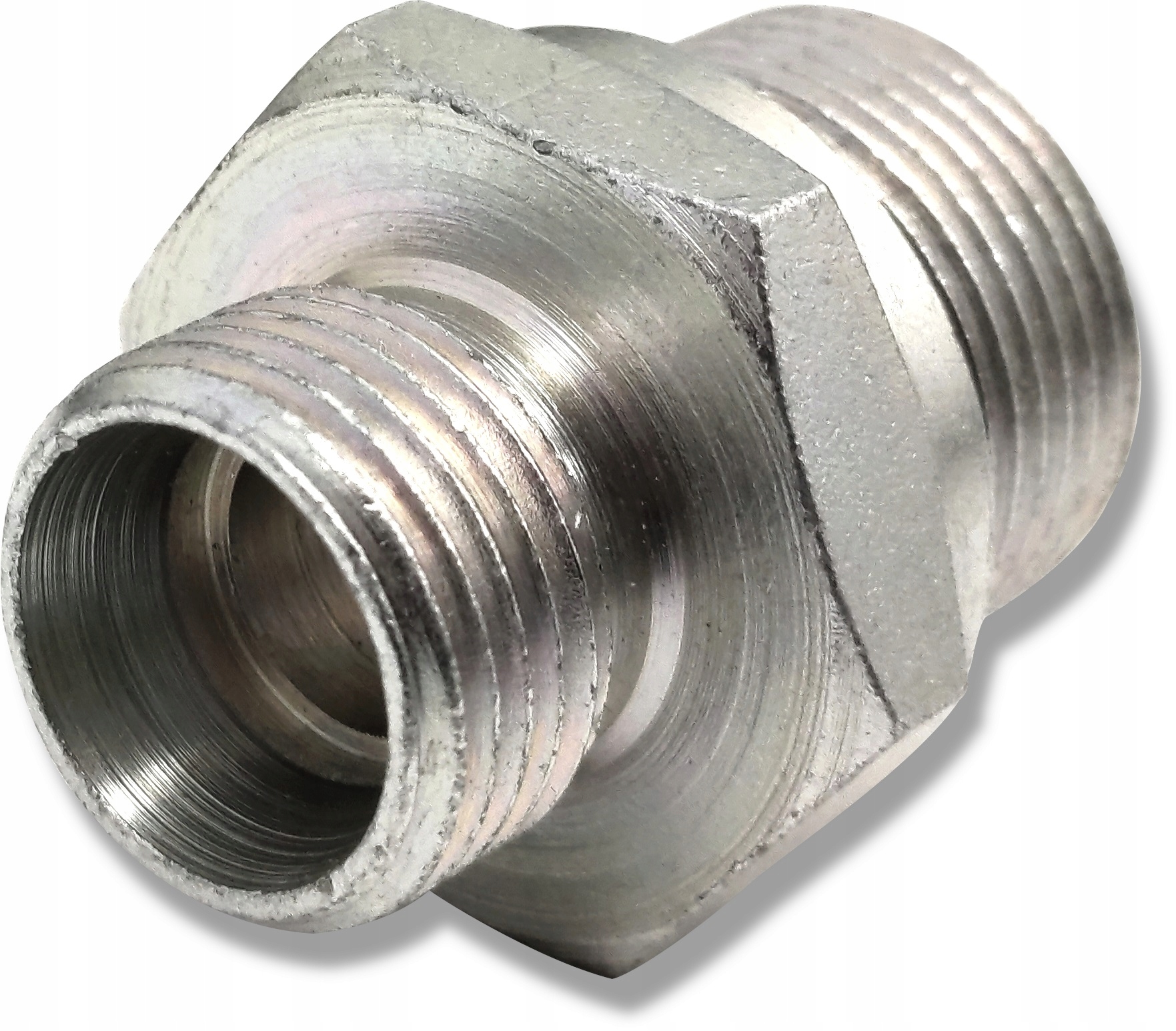

Прямые гидравлические соединения - Ниппели

Производитель: SM-G (SKRAW MET GROUP)

Служат для соединения основных компонентов гидросистемы с гидролиниями.

Со стороны соединения имеется прокладка ED, которая полностью герметизирует систему.

Другая сторона отвечает за подключение гидравлической трубы или колена. Герметизация происходит после затяжки соединений на самоуплотняющемся конусе. Это обеспечивает полную герметичность системы.

Соединения рассчитаны на ввинчивание в корпус. Их нельзя использовать для соединения двух гидравлических линий. Для этой цели используются соединители, доступные на других аукционах.

Применение:

Гидравлические соединения идеально подходят для машин и устройств с гидравлическим приводом.

Они могут использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве или строительстве.

Соединения предназначены для ввинчивания в корпус, в том числе: насос, распределитель, привод и т. д.

Техническая характеристика ниппелей:

Прямое гидравлическое соединение - ниппель М18х1,5 - G3/8"

• Общая длина: 31,5 мм
• Номинальный диаметр прохода: 10 мм
• Резьба G1 со стороны корпуса: наружный дюйм 3/8"
• Резьба M2 со стороны кабеля: внешняя метрическая M18x1,5

Прямое гидравлическое соединение - ниппель M22x1,5 - G1/2"

• Общая длина: 35 мм
• Номинальный диаметр прохода: 11,5 мм
• Резьба G1 на стороне корпуса: внешняя дюйм 1/2"
• Резьба M2 на стороне кабеля: внешняя метрическая M22x1,5

Угол зажимных конусов: 24° (типично для стандартной полировки)

Номинальный давление: 180 бар

Максимальное давление: 230 бар

Тип жидкости: гидравлическое масло

Версия подключения: легкий

Материал:

свариваемая, оцинкованная сталь, устойчивая к коррозии
