Рукав гидравлический АА 10/2 М18х1,5, 2-оплетка (2SN), 330 Бар, L-1500 мм

Гибкие гидравлические линии, наряду с жесткими бесшовными трубами, используются в каждой гидравлической системе для передачи жидкостей. Их большим преимуществом является гибкость, которая дает широкие возможности установки и расположения даже в труднодоступных местах. В случае повреждения, выхода из строя или утечки эти кабели можно легко заменить на новую модель в соответствии с конкретными характеристиками.

Кабель на основе гидравлического шланга North-Fighter соответствует стандартам EN 853 2SN и имеет привлекательную цену. Это идеальное решение для гидравлических систем с рабочим давлением не более 330 Бар.

Характеристики шланга:

• внутренний диаметр: 10 мм; 3/8"; приборная панель: -06.
• внешний диаметр: 18 мм.
• внутренний слой: синтетический каучук.
• армирование: 2 оплетки из стальной проволоки.
• li>
• внешний слой: синтетический каучук
• рабочее давление: 330 Бар
• разрывное давление: 1320 Бар
• радиус изгиба: 130 мм
• диапазон температур: -40°C +100°C
• стандарт: EN 853 2SN

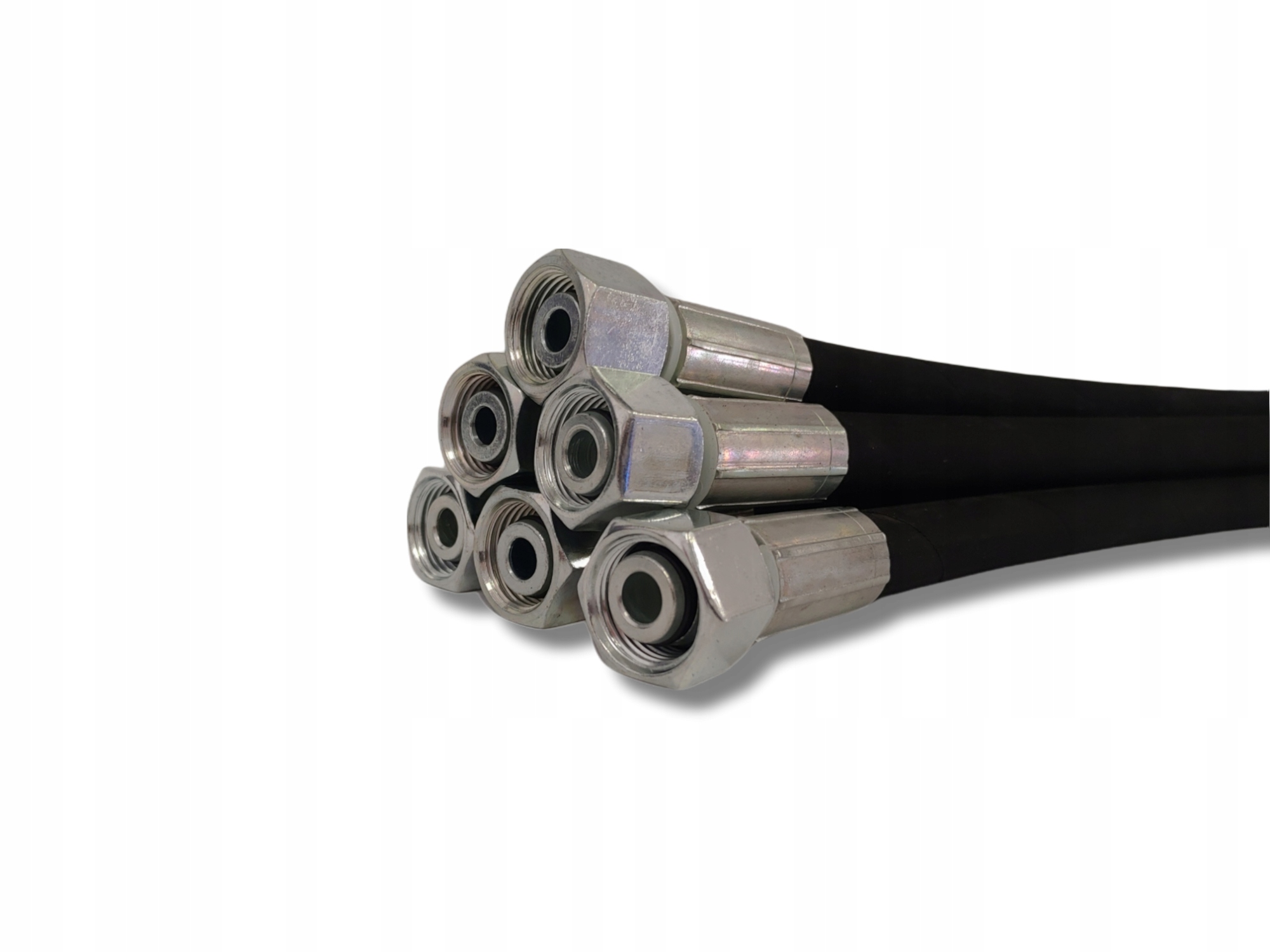

Кабель обжат с двух сторон прямыми метрическими наконечниками ДКОЛ с внутренней резьбой М18х1,5 12L (гайка).

Характеристики кабеля:

• длина L - 1500 мм
• Конец 1: ДКОЛ M18x1,5 12L
• Конец 2: ДКОЛ M18x1,5 12L
• конец 2: DKOL M18x1,5 12L
• li>

На других аукционах есть кабели длиной: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 500 0, 6000, 7000, 8000, 9000 и 10000 мм.

Мы можем изготовить шланг любого необходимого размера!

Все наши гидролинии проходят очистку на соответствующем этапе производства, поэтому пользователь может быть уверен в получении изделия, готового к монтажу и длительной эксплуатации!

Чтобы иметь возможность определить значение расхода того или иного типоразмера шланга, необходимо воспользоваться соответствующей таблицей (см. ниже).

Данные подбираются в зависимости от типа трубы:

• напорная линия (подающая)
• всасывающая или обратная линия

Чтобы определить подходящий диаметр гидравлического шланга, вам понадобится линейка, один конец из которых применяется к значению расхода (левая линейка), другой к значению скорости потока (закон линии) в зависимости от места использования трубы.

Линии скорости потока имеют диапазоны значений которые зависят от индивидуальных особенностей системы.

Для определения оптимальных параметров необходимо выбрать среднее значение из заданного диапазона, округлив размер провода до полного размера над показанием.

При проектировании и выборе кабелей для данной системы также необходимо обратить внимание на:

• угол скручивания концов, это касается следующих типов кабелей: колено:локоть, ушко: ушко, колено-ушко
• выбор соответствующего типа наконечника в зависимости от расположения и рабочего положения шланга
• выбор радиуса изгиба шланга
• недопущение перекручивания шланга при монтаже, что может привести к его преждевременному износу.
• li>
• адекватная защита кабеля от преждевременного износа.

Мы предлагаем множество разновидностей гидравлических фитингов и шлангов. Если вы не нашли интересующее вас решение или ищете продукт, изготовленный по индивидуальному заказу, вы найдете его здесь!
