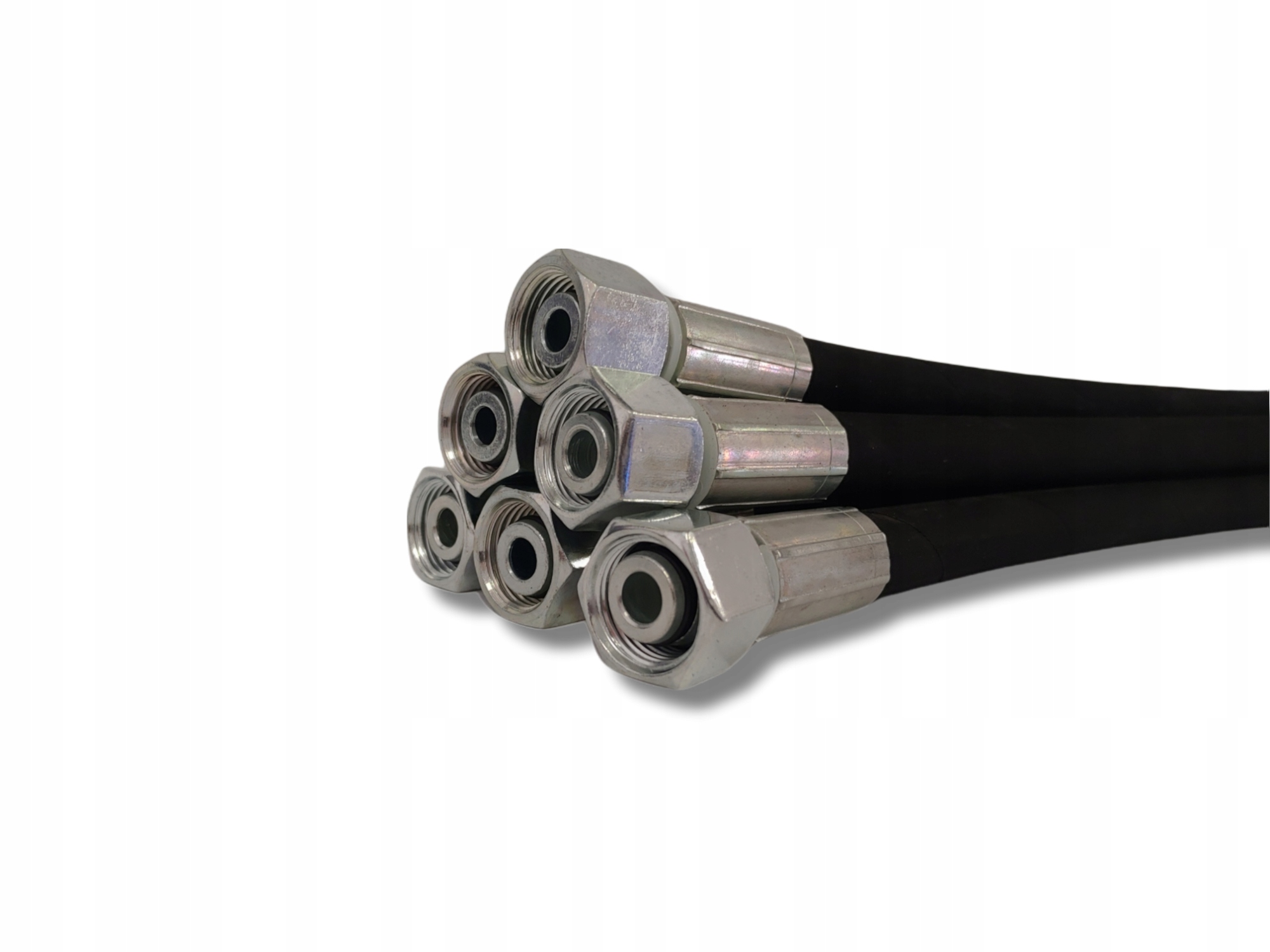

Рукав гидравлический АА 20/2 ДКР/ДКР 3/4" BSP, 2-х оплетка (2SN), 215 Бар, L-1000 мм

Гибкие гидравлические линии, наряду с жесткими бесшовными трубами, используются в каждой гидравлической системе для передачи жидкостей. Их большим преимуществом является гибкость, которая дает широкие возможности установки и расположения даже в труднодоступных местах. В случае повреждения, выхода из строя или утечки эти кабели можно легко заменить на новую модель в соответствии с конкретными характеристиками.

Кабель на основе гидравлического шланга North-Fighter соответствует стандартам EN 853 2SN и имеет привлекательную цену. Это идеальное решение для гидравлических систем с рабочим давлением не более 215 Бар.

Характеристики шланга:

• внутренний диаметр: 19,5 мм; 3/4"; приборная панель: -12
• внешний диаметр: 28,3 мм
• внутренний слой: синтетический каучук
• армирование: 2 оплетки из стальной проволоки
• внешний слой: синтетический каучук.
• рабочее давление: 215 бар.
• разрывное давление: 850. Пруток
• радиус изгиба: 240 мм
• диапазон температур: -40°С +100°С
• стандарт: EN 853 2SN

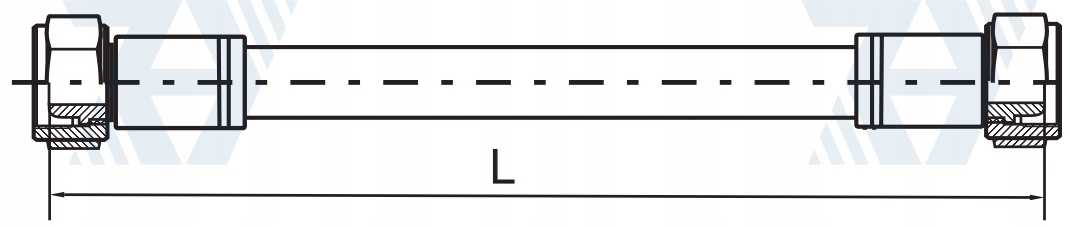

Кабель, обжатый с обеих сторон дюймовыми наконечниками, с конусом 60°, DKR, прямой, с внутренней резьбой 3/4 дюйма BSP (гайка).

Характеристики кабеля:

• длина L – 1000 мм
• конец 1: DKR 3/4" BSP
• конец 2: DKR 3/4" BSP

На других аукционах кабели доступны следующих длин: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000 и 10000 мм.

Мы можем изготовить шланг любого необходимого размера!

Проверьте, как правильно определить длину необходимого гидравлического шланга!

Все наши гидролинии проходят очистку на соответствующем этапе производства, поэтому пользователь может быть уверен в получении изделия, готового к монтажу и длительной эксплуатации!

Чтобы иметь возможность определить значение расхода заданного размера шланга, необходимо воспользоваться соответствующей таблицей (см. напротив).

Данные подбираются в зависимости от типа трубы:

• напорная линия (подающая)
• всасывающая или обратная линия

Чтобы определить подходящий диаметр гидравлического шланга, вам понадобится линейка, один конец из которых применяется к значению расхода (левая линейка), другой — к значению скорости потока (правая linjika) в зависимости от места использования кабеля.

Линии скорости потока имеют диапазоны значений, зависящие от индивидуальных особенностей системы.

Для определения оптимальных параметров , следует выбирать среднее значение из заданного диапазона, округляя размер кабеля до полного размера, указанного выше.

При проектировании и выборе кабелей для данной системы также следует обратить внимание на:

• угол скручивания концов, это касается следующих типов кабелей: колено:колено, петелька :ушко, колено-ушко
• выбор соответствующего типа наконечника в зависимости от расположения и рабочего положения кабеля
• выбор радиуса изгиба шланга
• избегайте перекручивания шланга во время установки, что может привести к более раннему носить
• надлежащую защиту кабеля от преждевременного износа.

Мы предлагаем множество разновидностей гидравлических фитингов и шлангов. Если вы не нашли интересующее вас решение или ищете продукт, изготовленный по индивидуальному заказу, вы найдете его здесь!

Наши кабели изготавливаются на основании полученного заказа!

Возврат заказанной продукции возможен после предварительной приемки продавцом. В противном случае будет возвращено 50% стоимости товара!
