КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ

VABP 1/2" 50 л/мин + 30 л/мин

Производство:

Оригинальный итальянский продукт марки Oleodinamica Marchesini, условное обозначение: VABP 1/2"; 1.35.11.015

Применение и принцип работы:

Находит широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

Применяется в системах с двумя насосами, работающими параллельно и питающими один и тот же ресивер.

Обычно описываемая система включает в себя насос с высоким КПД, но работающий при низком давлении, и насос меньшего размера, работающий при гораздо большем давлении. После достижения заданного давления поток из большего насоса сбрасывается в перелив. С этого момента приемник питается от меньшего насоса, работающего под более высоким давлением, потребляя меньше энергии.

Клапан отлично работает в прессах, где большой насос быстро выдвигает цилиндр пресса, когда цилиндр встречает сопротивление, поток от большого насоса перенаправляется в обратную линию, с этого момента цилиндр выдвигается благодаря маленькому насосу, настроенному на высокое давление.

Цилиндр замедляет подачу, но значительно увеличивает мощность, необходимую для глажки.

Применение.

Применение системы из двух насосов с клапаном VABP значительно снижает потребляемую мощность

и сокращает рабочий цикл привода или другого ресивера.

Подключение:

Подключите BP к насосу с более высоким расходом, подключите AP к насосу с меньшим расходом, подключите U к ресиверу, например привод, подсоедините T к возвратной линии, подсоедините M к манометру

Пропускная способность:

• Максимальный поток BP: 50 л/мин
• Максимальный поток AP: 30 л/мин
• Максимальный поток T: 80 л/мин

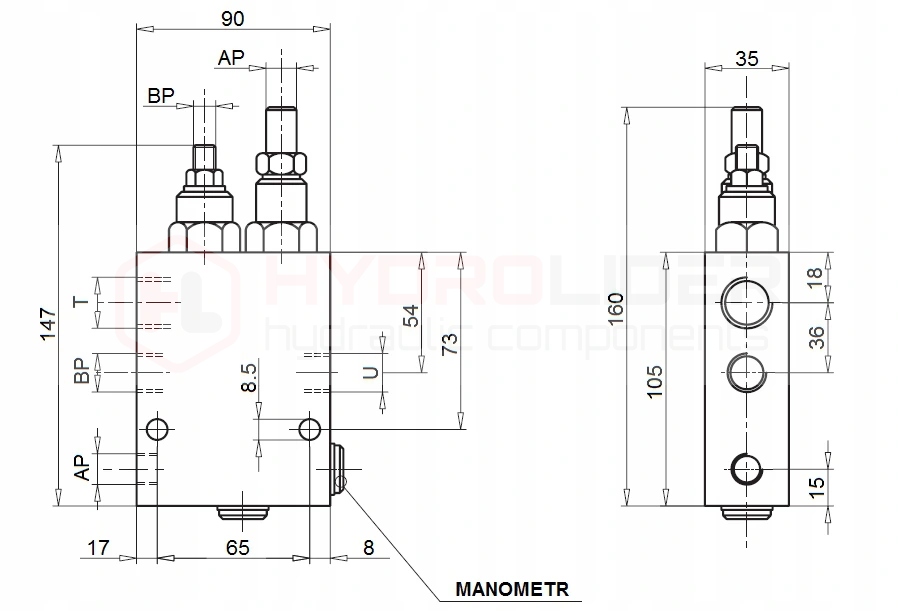

Конструкция:

• Количество гидравлических отверстий в корпусе: 4 (+1 по давлению) манометр)
• Внутренняя резьба в корпусе [BSP]: BP: 1/2''; AP: 3/8 дюйма; T: 3/4 дюйма; U: 1/2"
• Материал корпуса: оцинкованная сталь.
• Вес: 2,342 кг.

Диапазон давления:

Клапан имеет два перепускных клапана, регулировка давления индивидуальна для каждого насоса, осуществляется с помощью ручек. Клапан можно закрепить винтом. Управление.

• Максимальное рабочее давление: 350 бар
• Диапазон регулирования давления на BP: 20–80 бар
• Диапазон регулирования давления на AP: 50–330 бар

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на минеральной основе.

Гидравлическая схема клапана VABP (фото):
