Готовый гидравлический опрокидывающий комплект 12В 2,0кВт с ходом 1200 мм

КОД SKRAW MET: [7203]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовиках, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует длительную, надежную и безотказную работу самосвального агрегата.

В комплект входят:

• гидравлический агрегат (насос 12В 2,0 кВт, бак 11л, дистанционное управление)
• гидропривод 5-ступенчатый, ход 1200 мм, грузоподъемность до 10 т
• 2 крепления привода Φ40 мм
• гидравлический шланг длиной 1,5 м
• ниппель, соединяющий агрегат со шлангом

Полный комплект готов для работы.

(Внимание! Фото носит ознакомительный характер, товар может незначительно отличаться визуально в зависимости от комплектации, но это не влияет на его параметры и технические характеристики! )

Гидроцилиндр с ходом 1200 мм с гнездом

Производитель: SM-G (Skraw-Met Group)

Условное обозначение: HC-ST5LW-1200-00

_________________________________________________________

Об этом стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор.

___________________________________________

Благодаря 5 - удлинительная конструкция, актуатор отлично b>хорошо работает в автомобилях/машинах с ЗАДНЕЙ опрокидыванием - с низким клиренсом автомобиля или прицепа или с высоким карданным валом.

< б>Возможно приобрести люльку, позволяющую осуществлять опрокидывание сторон в 3-е положение (назад и в стороны).

Актуатор монтируется на прицепы, грузовые автомобили и специализированные транспортные средства.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Усиленная версия, максимальная грузоподъемность 10 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Чтобы предотвратить повреждение защиты втулки, вызванное чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Хорошо подобранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол. самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

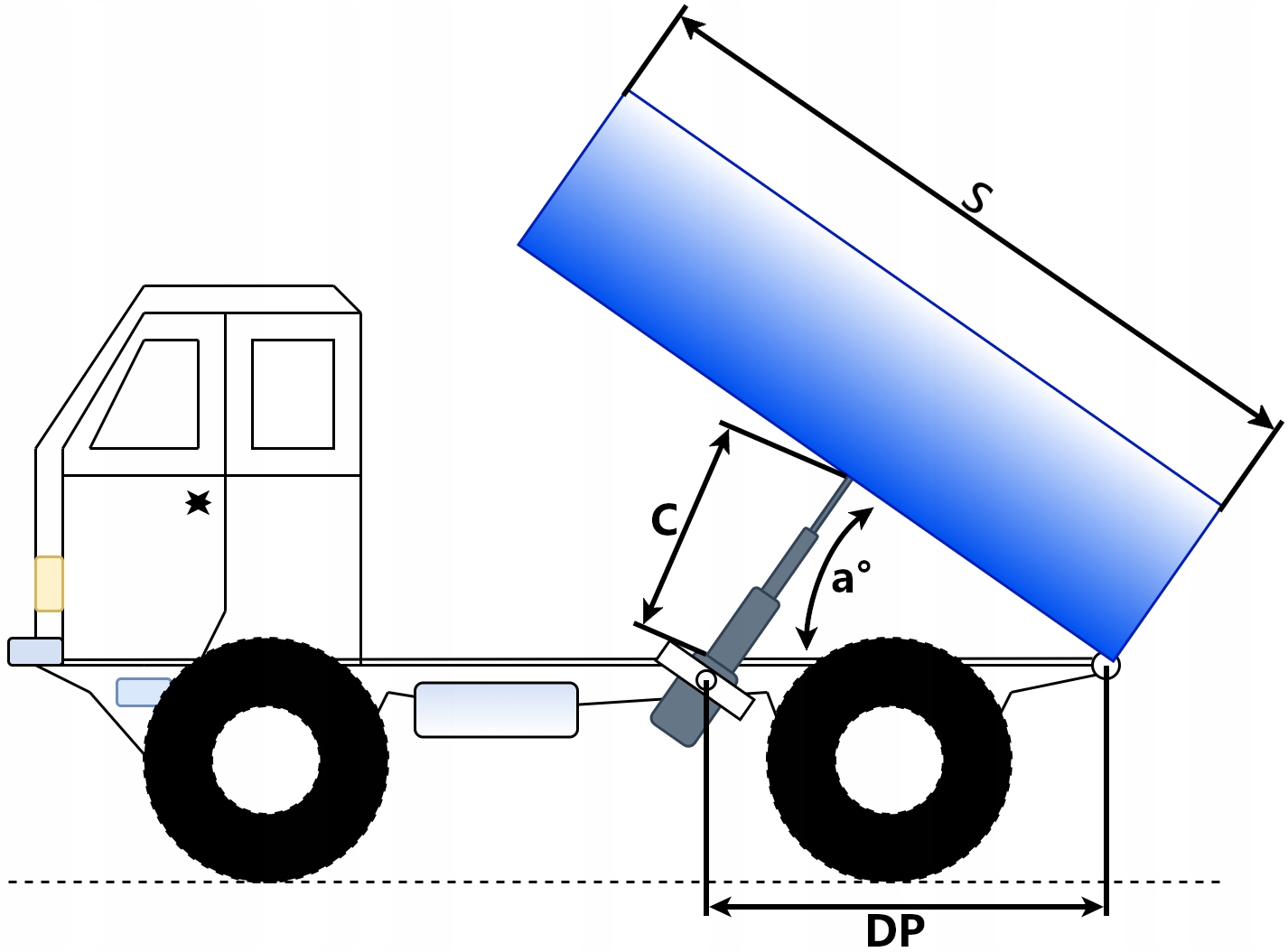

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

5-ступенчатый привод

• Привод установлен на монтажных штифтах диаметр 40 мм
• Длина привода в сложенном виде: 413 мм
• Ход поршня: 1200 мм
• Общая длина цилиндра в разложенном виде: 1613 мм
• b>
• Диаметр кулинатора: 128 мм
• Масляное соединение, внутренняя резьба: M22x1. 5

Максимальная скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 5,7 л

Допустимая температура окружающей среды: от -40 до +60℃

Допустимая температура масла: от -15 до +80 ℃.

Тип сальника: с резьбой, ввинчивающийся в трубу.

Штоковый поршень: хромированное

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шара диаметром 45 мм.
• Высота гнезда 45 мм.

Фиксируется двумя втулками плюс стопорным кольцом.

Гнездо со смазкой от каламитки,

Крепление привода Fi 40

Жесткое крепление.

Используется для крепления приводов или опоры к раме автомобильного прицепа с помощью винтов или может быть приварено.

Технические характеристики:

Ширина проема 40 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Гидравлический агрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объем масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

Пульт дистанционного управления с двумя кнопками

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием от 12В / 24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На обратной стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт управление содержит кабель длиной ок. 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочного материала. , качественные материалы.

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

К каждому блоку приклеена схема работу гидросистемы.

________________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Кованый гидравлический шланг с ниппелями

Тип: АА 13\2\1500

Шланг армирован двумя оплетками, гибок и устойчив к погодным условиям.

Применение:

Гидравлические шланги идеально подходят для машин и устройств с гидравлическим приводом. Их можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Напорные гидролинии самоуплотняются после затяжки. Применяются для соединения отдельных компонентов гидравлических систем, в том числе приводов, распределителей, баков и двигателей.

Благодаря универсальности его можно использовать в любой системе с максимальным давлением масла 275 бар и расходом до 80л/мин. Он предназначен для использования внутри и снаружи помещений.

Технические характеристики:

Тип фитинга: АА (гайки прямые с внутренней резьбой с обеих сторон)

• Внутренний диаметр прохода : DN13 = 13 мм
• Наружный диаметр шланга: 21,2 мм (+/- 0,3 мм)
• Количество оплеток: 2
• Длина кабеля с зажимами: 1500 мм
• Максимальное давление: 275 бар/li>
• Максимальный поток: 80 л/мин

Шланг обжат и готов к установке. >

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C - регулировка давления масла
