Готовый гидравлический опрокидывающий комплект 12В 2,0кВт с ходом 1200 мм

КОД SKRAW MET: [7204]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовых автомобилях, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует долгую, надежную и безотказную работу комплекта. опрокидывание.

В комплект входят:

• гидроагрегат (насос 12В 2,0 кВт, бак 11л, пульт дистанционного управления )
• электрический ограничитель опрокидывания
• 5-ступенчатый гидроцилиндр, ход хода 1200 мм, грузоподъемность до 10T
• 2x монтаж привода Φ40 мм
• гидравлический кабель длиной 1,5 м ( 1/2" - 2SN - 1/2" - DN13)
• блок ниппельный соединительный с Кабель G1/2" -G3/8"

Полный комплект, готовый к работе.

(Внимание! Фотография носит ознакомительный характер, товар может незначительно отличаться визуально в зависимости от комплектации, но это не влияет на его параметры и технические характеристики!)

Гидропривод с ходом 1200 мм с муфтой

Условное обозначение: HC-ST5LW-1200-00

_____________________________________________________________________

Стоит знать, когда выбор поставщика приводов

Фотографии и изображения показывают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор.

___________________________________________

Благодаря 5 - удлинительная конструкция, актуатор отлично b>хорошо работает в автомобилях/машинах с ЗАДНЕЙ опрокидыванием - с низким клиренсом автомобиля или прицепа или с высоким карданным валом.

< б>Возможно приобрести люльку, позволяющую осуществлять опрокидывание сторон в 3-е положение (назад и в стороны).

Актуатор монтируется на прицепы, грузовые автомобили и специализированные транспортные средства.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Усиленная версия, максимальная грузоподъемность 10 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Пятиступенчатый,
• Длина привода в нерабочем состоянии 415 мм,< /li>
• li>
• Ход кулинатора 1200 мм.
• Длина полностью выдвинутого привода 1615 мм.
• Диаметр кулинатора 128 мм.
• Внутренняя резьба масляного патрубка M22x1,5

Потребность в масле: 5,7 литра

Максимальное рабочее давление: 160 бар

Запуск давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шара диаметром 45 мм.
• Высота гнезда 45 мм.

Фиксируется двумя втулками и стопорным кольцом.

Гнездо со смазкой от каламитки,

Крепление привода Fi 40

Крепление прочное. Состоит из двух элементов.

Применение для крепления приводов или люльки к раме автоприцепа с помощью винтов или приварки.

Технические характеристики:

Ширина проема 40 мм,

Диаметр крепежных отверстий 14 мм,

Крепление состоит из двух элементов.

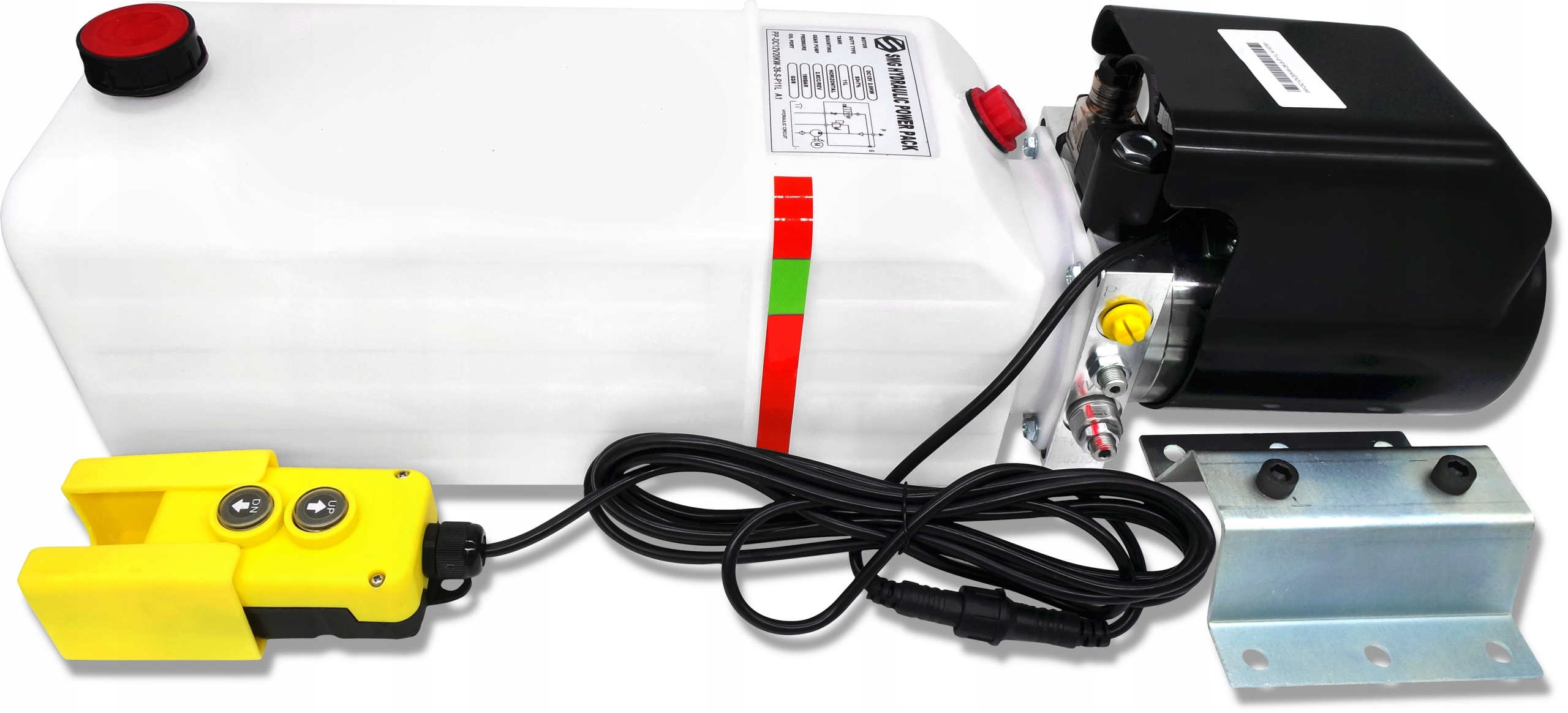

Гидравлический агрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объем масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

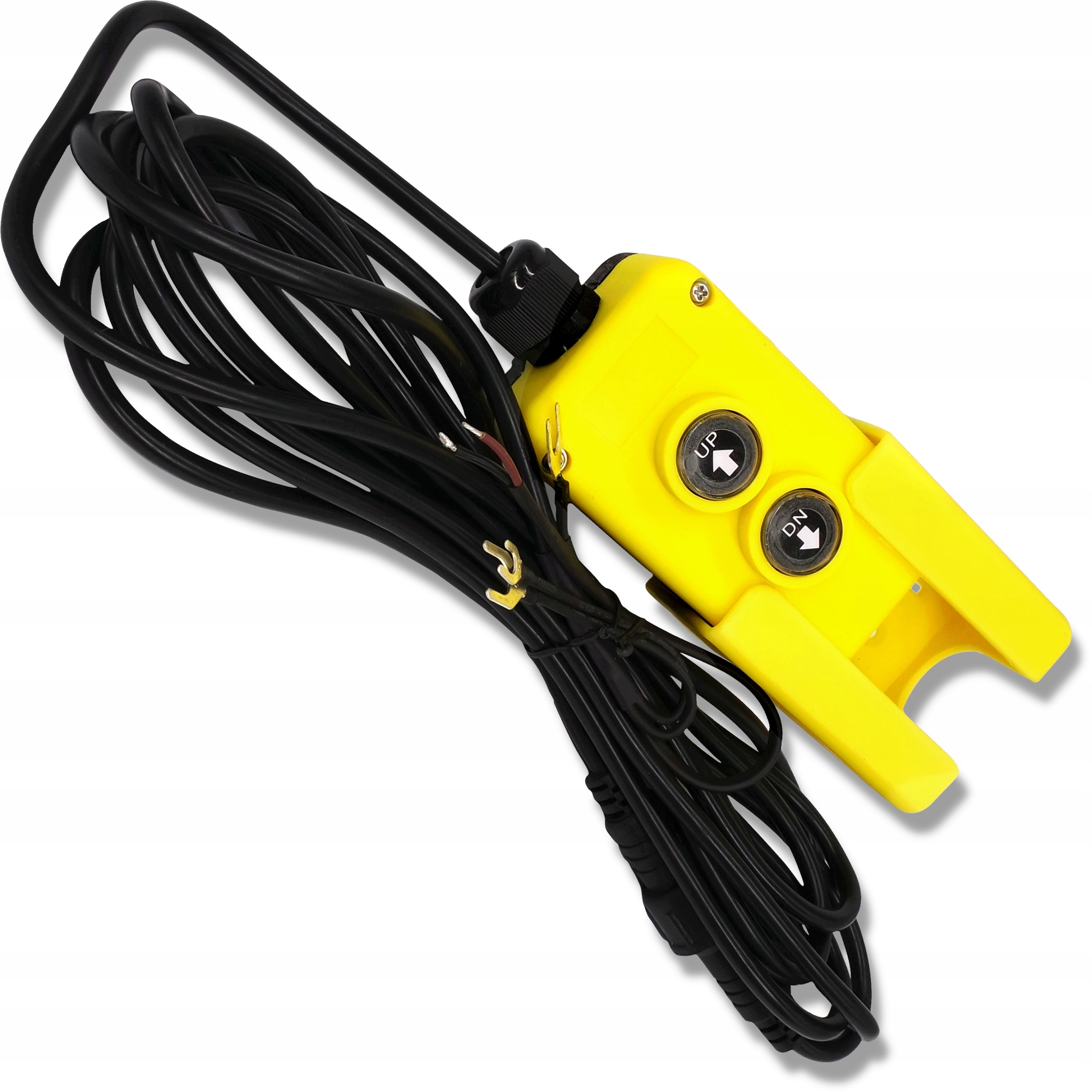

Пульт дистанционного управления с двумя кнопками

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, который в основном используется в гидравлических агрегатах с питанием 12 В/24 В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На задней стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, в комплект пульта дистанционного управления входит кабель длиной примерно 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочных, качественных материалов.

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

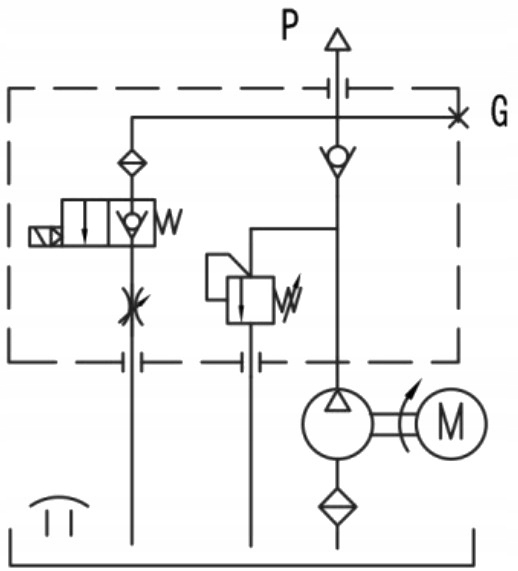

К каждому блоку приклеена схема работу гидросистемы.

________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

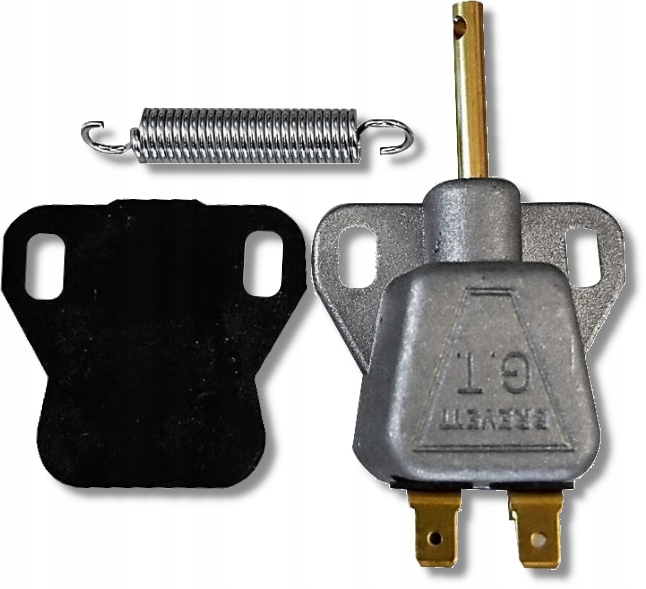

Электрический ограничитель опрокидывания с шайбой и пружиной

Ограничитель предназначен для отключения питания гидроагрегата после достижения гидроцилиндром предельной высоты.

ограничитель применяется в: транспортных средствах доставки, прицепах легковых автомобилей, сельскохозяйственных прицепах.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C - регулировка давления масла
