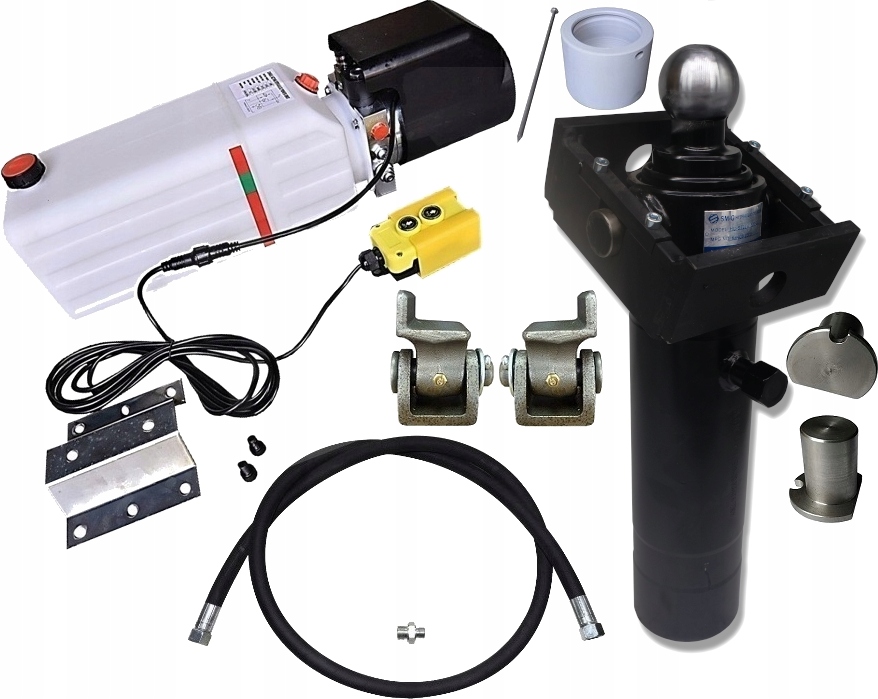

Готовый гидравлический опрокидывающий комплект с насосным агрегатом, гидроцилиндром с ходом 520 мм + люлькой с шарнирами

SKRAW MET CODE: [7243]

Комплект идеально подходит для опрокидывания кузовов легковых автомобилей, автофургонов и грузовых автомобилей, но также может использоваться в двухколесных прицепах для сада, двухколесных автомобильных прицепах и других кузовах длиной до 2 м.

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, пилот. [0274]
• гидравлический цилиндр с ходом 520 мм, 2-ступенчатое удлинение + люлька [0017]
• Гнездо [0179] i Защита (гвоздь) [0186]
• гидравлический шланг, сечение шланга адаптировано для правильной работы агрегата. [2373]
• кабельный ниппель G3/8" - M22" [1409]
• комплект задних шарниров опрокидывающихся [0384]

Полный комплект, готовый к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидрокомплекта.

Гидроцилиндр ЦИЛИНДР ПРИЦЕПНЫЙ ПОРШЕНЬ Д-35 + ЛЮЛЬКА

Производитель: СМ-Г

Условное обозначение: СТ-2.520-00 Д-35

Гидроцилиндр одностороннего действия.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Основное применение этого цилиндра — прицеп Д-35, где два таких цилиндра обеспечивают боковое опрокидывание.

Он также используется для реконструкции и производства прицепов с аналогичными характеристиками (например, Д-47).

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительство.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S)

a°— угол наклона кузова прицепа

C - ход исполнительного механизма в мм

S = DP*2

___

T — Сила нажатия

БАР — Давление

Технические характеристики:

• Количество ступеней: две
• Длина сложенного цилиндра 437 мм,
• Ход поршня 520 мм,
• Общая длина цилиндра в раскладывании 957 мм,
• Диаметр первого штока поршня 60 мм,
• Диаметр второго штока поршня 75 мм,
• Наружный диаметр привода 95 мм,
• Гидравлическое соединение M22*1,5

Макс. скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2 л

Допустимая температура окружающей среды от -40℃ до +60℃

Допустимая температура масла от -15°C до +80°C

Тип сальника: резьбовой, ввернутый в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо FI 52 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве или в широко понимаемой промышленности.

Технические характеристики:

• Гнездо для шара диаметром 52 мм
• Гнездо имеет 1 отверстие для защиты (гвоздь)

Крепление привода (люльки) двумя штифтами

Лыжка выполнена цельно, гнезда крепления актуатора усилены, защита актуатора прикручена винтами с внутренним шестигранником.

Лыжка используется в прицепах D35 и D47.

Используя крепление вместе с цилиндром, можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для некоторых приводов в наше предложение.

Технические характеристики:

Внутренняя ширина: 135 мм х 122 мм.

Гидроагрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под давлением актуатор выдвигается и убирается за счет силы тяжести и поднимаемого веса.

Агрегат укомплектован и готов к работе, достаточно подключить тросы и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск после 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузовых коробов в прицепах, самосвалах, гидростанциях, породах, подъемниках, погрузочных платформах, автоподъемниках, кранах сельскохозяйственного и промышленного назначения. машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В
• Емкость масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в данном комплекте 7л/мин до 12 л/мин
• Внутренняя резьба присоединения: 3/8"
• Перепускной клапан (предохранительный): ДА

Размеры:

• Длина агрегата: 650 мм
• Длина бака: 440 мм
• Ширина блока: 170 мм
• Ширина бака: 170 мм
• Высота блока: 195 мм
• Высота бака (от основания до кончика крышки): 205 мм

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ С 2 КНОПКАМИ

Прочная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием 12В/24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить к двум отверстиям диаметром 5 мм.

На задней стороне пульта дистанционного управления также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт дистанционного управления содержит ок. Кабель длиной 4,4 мс навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочных, качественных материалов.

На каждом агрегате наклеена схема работы гидросистемы.

В комплект входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в агрегате имеется пластиковая крышка двигателя и монтажный комплект.

1 комплект (2 шт.) петли для заднего опрокидывания грузового кузова прицепа-самосвала

Технические характеристики:

Свариваемый материал

Высококачественный продукт

Максимальный тоннаж 4т

Условные обозначения маркировки:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключенный непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• C - регулировка давления масло

Внимание! Фотографии носят ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
