Готовый беспроводной гидравлический опрокидывающий комплект с насосным агрегатом, гидроцилиндром с ходом 520 мм + люлькой

SKRAW MET CODE: [7242]

Комплект идеально подходит для опрокидывания кузовов легковых автомобилей, автофургонов и грузовых автомобилей, но также может использоваться в двухколесных прицепах для сада, двухколесных автомобильных прицепах и других кузовах длиной до 2 м.

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, пилот. [0017]
• гидроцилиндр с ходом 520 мм, 2-ступенчатое удлинение + люлька [2623]
• Раструб [0179] i Защита (гвоздь) [0186]
• Гидравлический шланг, сечение шланга адаптировано для правильной работы агрегата. [2373]
• кабельный ниппель G3/8" - M22" [1409]
• Беспроводной пульт дистанционного управления [0290]

Полный комплект, готовый к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидроагрегата.

Гидроцилиндр ЦИЛИНДР ПРИЦЕПНЫЙ ПОРШЕНЬ Д-35 + ЛЮЛЬКА

Производитель: СМ-Г

Условное обозначение: СТ-2.520-00 Д-35

Гидроцилиндр одностороннего действия.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Основное применение этого цилиндра — прицеп Д-35, где два таких цилиндра обеспечивают боковое опрокидывание.

Он также используется для реконструкции и производства прицепов с аналогичными характеристиками (например, Д-47).

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительство.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S )

a° — угол наклона кузова прицепа

C - ход исполнительного механизма в мм

S = DP*2

___

T — Сила нажатия

БАР — Давление

Технические характеристики:

• Количество ступеней: две
• Длина сложенного цилиндра 437 мм,
• Ход поршня 520 мм,
• Общая длина цилиндра в раскладывании 957 мм,
• Диаметр первого штока поршня 60 мм,
• Диаметр второго штока поршня 75 мм,
• Наружный диаметр привода 95 мм,
• Гидравлическое соединение M22*1,5

Макс. скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2 л

Допустимая температура окружающей среды от -40℃ до +60℃

Допустимая температура масла от -15°C до +80°C

Тип сальника: резьбовой, ввернутый в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо FI 52 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве или в широко понимаемой промышленности.

Технические характеристики:

• Гнездо для шара диаметром 52 мм
• Гнездо имеет 1 отверстие для защиты (гвоздя)

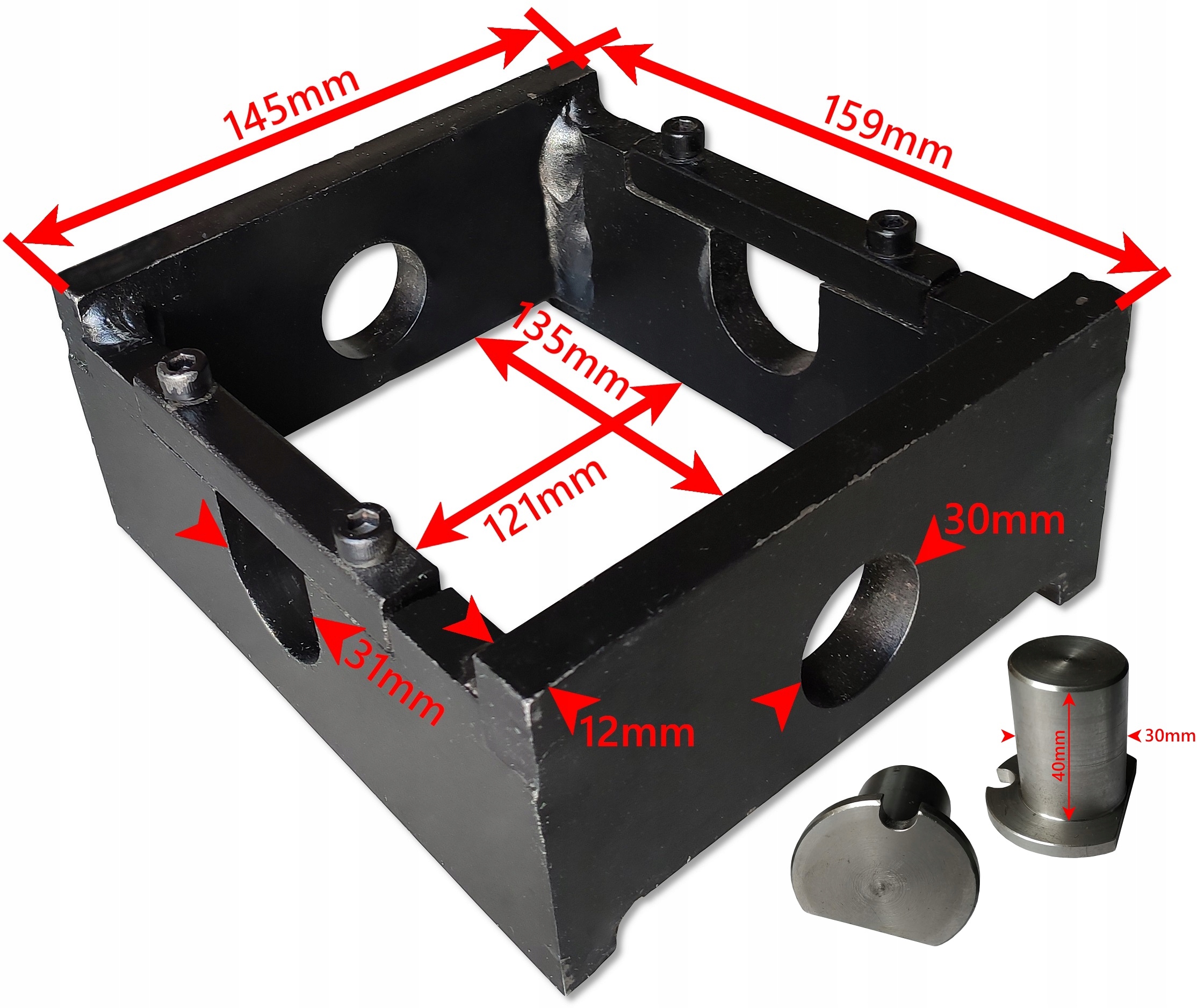

Крепление привода (люльки) двумя штифтами

Лыжка выполнена цельно, гнезда крепления актуатора усилены, защита актуатора прикручена винтами с внутренним шестигранником.

Лыжка используется в прицепах D35 и D47.

Используя крепление вместе с цилиндром, можно добиться опрокидывания прицепа в три стороны.

Лыжка подходит для некоторых приводов в наше предложение.

Технические характеристики:

Внутренняя ширина: 135 мм х 122 мм.

Гидроагрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под давлением актуатор выдвигается и убирается за счет силы тяжести и поднятого веса.

Агрегат укомплектован и готов к работе, достаточно подключить тросы и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск после 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, породах, подъемниках, погрузочных платформах, автоподъемниках, кранах сельскохозяйственного и промышленного назначения. машины.

Технические характеристики:

Размеры:

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ С 2 КНОПКАМИ

Прочная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием 12В/24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить к двум отверстиям диаметром 5 мм.

На задней стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, в комплект пульта входит кабель длиной примерно 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочных, качественных материалов.

На каждом агрегате наклеена схема работы гидросистемы.

В комплект входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в агрегате имеется пластиковая крышка двигателя и монтажный комплект.

Беспроводной радиопульт дистанционного управления 12 В или 24 В, 2 кнопки (две функции) вверх-вниз

Пульт дистанционного управления используется для гидравлических агрегатов и аналогичных устройств, таких как лебедки или погрузочные лифты.

Совместимость с большинством лебедок, доступных на рынке.

Пульт дистанционного управления герметичен.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Он адаптирован для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

В комплект входит:

• беспроводной пульт + крышка пульта
• приемник
• шнур
• батарея 9В

В комплект также входит инструкция по эксплуатации/сборке на английском языке.

Технические характеристики:

• напряжение: 12В/24В
• диапазон: до 50 м
• корпус: ПВХ + защитный силиконовый чехол
• питание: батарея 9 В
• размеры пульта: 150 x 80 x 34 мм
• размеры приемника: 60 x 44 x 23 мм
• длина кабеля: 215 мм

Может работать взаимозаменяемо с оригинальным проводным пультом дистанционного управления в блоке питания

Условные обозначения маркировки:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключенный непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• C - регулировка давления масло

Внимание! Фотографии носят ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
