Польский гидропривод с ходом 1010 мм с муфтами

[1012]

Производитель: Skraw-Met

_____________________________________________________________________

Это стоит знать при выборе поставщика привода

Фотографии и рисунки показывают только внешний вид приводов. Внутри спрятаны важнейшие элементы, влияющие на качество и правильную работу привода на долгое время (усиленные уплотнения, сальник, шток поршня и высококачественная труба). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар поставляется с польского завода.

SKRAW-MET - многолетний лидер в производстве электроприводов. Благодаря своему опыту он использует только усиленные уплотнения польского производства, что обеспечивает высочайшее качество на рынке и надежность на долгие годы!

На других наших аукционах вы найдете усиленные уплотнения в качестве ремкомплекта для данного привода.

Гидроцилиндр одностороннего действия

Четырехступенчатый цилиндр с питанием в шаре.

Применяется в прицепах и производных от него Pronar.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Грузоподъемность привода 8 Тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

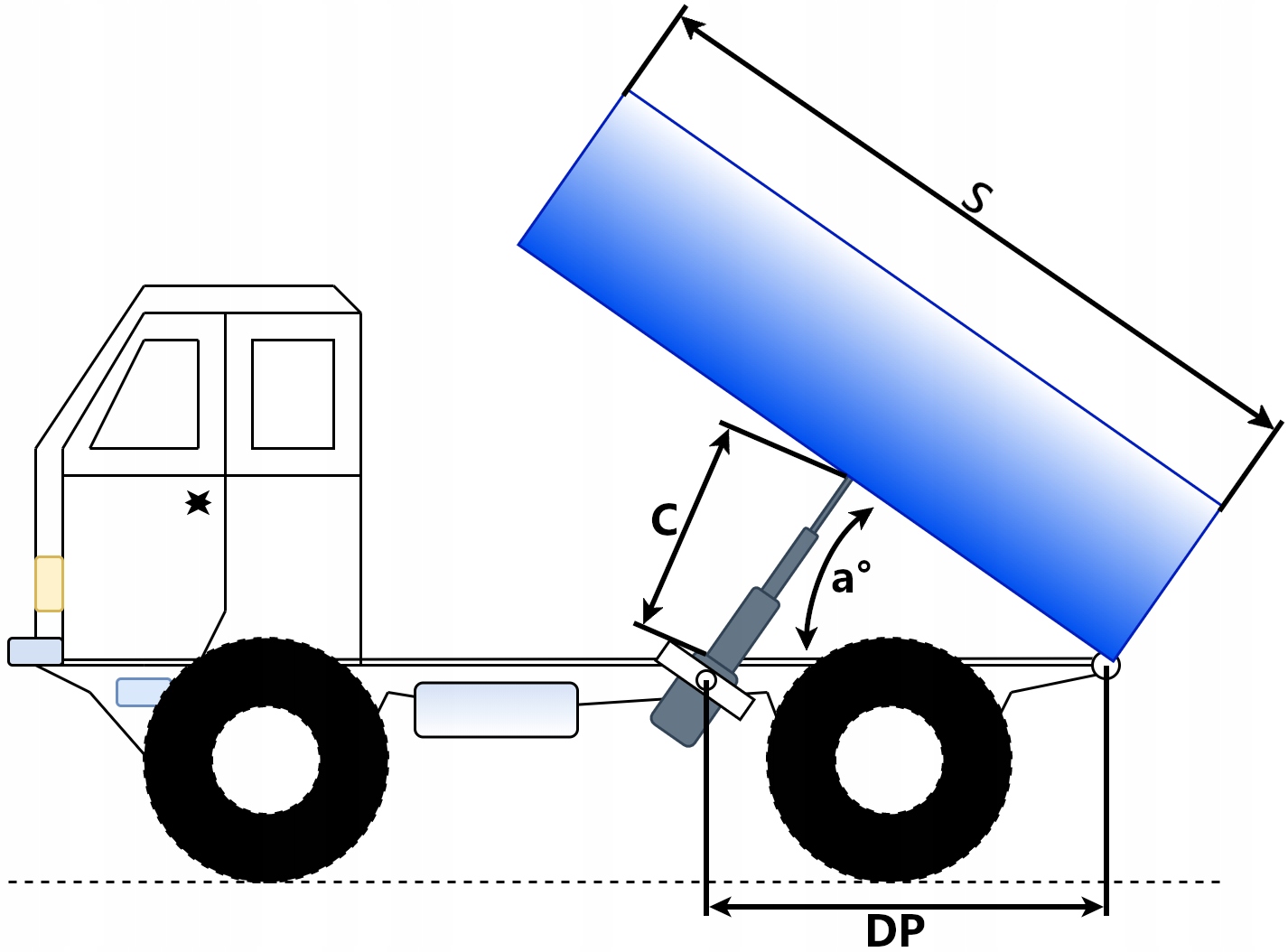

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP- расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S)

a°- угол наклона кузова прицепы

C- ход привода в мм

S = DP*2

Номинальная эффективная сила:

1-я ступень — 79 кН

2-я ступень — 114 кН

3-я ступень — 155 кН

4-я ступень — 203 кН

Технические характеристики:

• Количество ступеней: четыре
• Длина сложенного цилиндра 500 мм,
• Ход поршня 1010 мм,
• Общая длина цилиндра в раскладывании 1510 мм,
• Наружный диаметр цилиндра 150 мм,
• Гидравлическое подключение M27x2

Макс. скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Допустимая температура окружающей среды от -40 до +60℃

Допустимая температура масла от -15 до +80°C

Тип сальника: с резьбой, ввернутой в трубка

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла
