Гідромотор M+S Hydraulic MP400CD

МЫ ПРИГЛАШАЕМ ВАС ПРИОБРЕСТИ ГЕРОТОРНЫЕ МОТОРЫ ОТ M+S Hydraulic.

НА ЭТОМ АУКЦИОНЕ МЫ ПРЕДЛАГАЕМ ДВИГАТЕЛЬ MP 400 CD, гидравлический двигатель легкой серии.

ДРУГИЕ ОБОЗНАЧЕНИЯ двигателей МП:

Двигатели МП в зависимости от производителя обозначаются также как: ОМП, БМП, ОМЗП, SMP.

РАБОТА ДВИГАТЕЛЯ:

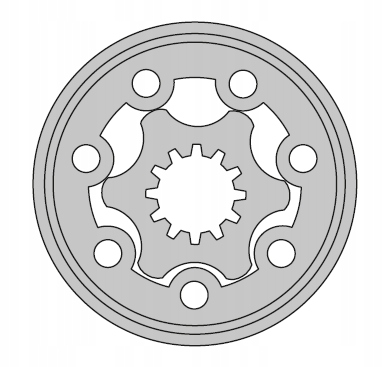

Героторные гидравлические двигатели преобразуют энергию жидкости под давлением в механическую энергию. Они создают высокий крутящий момент. на низких скоростях. Механизм эффективен благодаря инновационной конструкции внутренних компонентов деталей двигателя. Имеется специализированная зубчатая передача, элементы которой выполняют функцию вытеснения жидкости, плотно отделяя пространство высокого давления от пространства низкого давления.

Количество энергии, вырабатываемой гидромотор зависит от двух факторов:

• величины давления, которую можно достичь в устройстве
• потока жидкости, задающей вращающийся вал, т.е. рабочая часть двигателя в движении

Предлагаемые нами героторные гидромоторы производства M+S Hydraulic надежно работают как при низких, средних, так и при высоких нагрузках.

Двигатели изготовлены из твердых материалов, а их конструкция позволяет легко устанавливать их в гидравлическую систему.

Гидравлические двигатели в стандартной комплектации фосфатированы марганцем.

ПРЕИМУЩЕСТВА МОТОРОВ MP:

• Высокие скорости вращения, которые в совокупности с рабочими объемами позволяют получить высокую впитывающую способность, и все это несмотря на небольшие габариты изделие.
• Возможность последовательного и параллельного подключения
• Небольшой размер, относительно легкий
• Простая установка
• Тихо
< /ул>

Применение MP MOTORS:

• Конвейеры
• Механизмы подачи, роботы, манипуляторы
• Металлургические станки
• Металлургические машины
• li >
• Текстильное оборудование
• Сельскохозяйственное оборудование
• Оборудование для пищевой промышленности
• Машины для стрижки травы и т. д.

Ниже приводится ОПИСАНИЕ ПАРАМЕТРОВ двигателя серии MP:

Макс. Всасывающая способность, см³/об. [дюйм³/об] 623,6 [38/05]

Макс. скорость вращения [об/мин] 1815

Макс. крутящий момент даНм [фунт-дюйм] непрерывно 50 [4415] пауза* 64 [5565]

Макс. Мощность на выходном валу кВт [л.с.] 12,8 [17,1]

Макс. падение давления бар [PSI] непрерывно 140 [2030] пауза* 175 [2540]

Макс. Расход масла л/мин [GPM] 75 [19,8]

Мин. Частота вращения [об/мин] 10

Тип масла Минеральная основа – HLP (DIN 51524) или HM (ISO 6743/4)

Диапазон температур C [F] от -40 до 140 [- от 40 до 284]

Оптимальная вязкость мм2/с [SUS] от 20 до 75 [от 98 до 347]

Фильтрация Код ISO 20/16 (Мин. рекомендуемая фильтрация жидкости 25 микрон)

ПРИМЕЧАНИЯ ПО ИСПОЛЬЗОВАНИЮ ДВИГАТЕЛЯ MP:

• Прерывистая скорость и прерывистое давление не могут возникать одновременно.
• Рекомендуемый код фильтрации ISO 20/ 16. Точность фильтрации 25 микрон и более.
• Мы рекомендуем использовать высококачественное и долговечное гидравлическое масло типа HLP (DIN51524) или HM (SO 6743/4). Если используется синтетическая жидкость, проконсультируйтесь с нашими специалистами по поводу альтернативного уплотнения.
• Рекомендуется мин. вязкость масла 13 мм²/с [70 SUS] при 50°C [122°F].
• Рекомендуемый макс. температура 82°C [180°F].
• Для обеспечения долговечности двигателя после заливки масла первые 10–15 минут поработайте при умеренной нагрузке и скорости.

Ниже приводится ОПИСАНИЕ МАРКИРОВКИ двигателя MP 400 CD:

MP: легкая серия

Только версия с боковыми портами

Всасывающая способность: 400 см3/об [12,10 дюйм3/об]

C: вал ø25 прямой, вход A8x7x32 DIN 6885 Макс. крутящий момент 34 даНм [3010 фунт-дюйм]

D: стандартное уплотнение вала 150 бар

Ниже приведено ОПИСАНИЕ ПАРАМЕТРОВ для двигателя MP 400 CD:

Поглощающая способность, см³/об. [дюйм³/об] 396 [24,16]

Макс. частота вращения [об/мин] непрерывно 150 перерывов* 189

Макс. крутящий момент даНм [фунт-дюйм] продолжительный 36 [3190] перерыв* 59 [5240] пик** 85,4 [7560]

Выходная мощность кВт [л.с.] продолжительный 4,6 [6,2] перерыв * 7,8 [10,5]

Макс. падение давления бар [PSI] непрерывно 70 [1015] пауза* 115 [1665] пик* 180 [2610]

Макс. Расход л/мин [GPM] непрерывно 60 [15,9] пауза* 75 [19,8]

Макс. Входное давление, бар [PSI] непрерывное 175 [2540] прерывание* 200 [2900] пиковое** 225 [3260]

Макс. выходное давление с линией утечки, бар [PSI] непрерывное 175 [2540] перерыв* 200 [2900] пиковое** 225 [3260]

Макс. пусковое давление без нагрузки, бар [PSI] 5 [73]

Мин. пусковой момент, даН·м [фунт-дюйм] при макс. потери давления нить. 34,5 [3050] при макс. обработка потерь давления 60,8 [5390]

Мин. скорость***, [об/мин] 10

Вес, кг [фунт] для задних присоединений +0,450 [0,992] MP (F) (Н) 7,6 [16,8] MPW (Н) 7, 2 [ 15.9] MPQ (N) 6,8 [15]

* Прерывистый режим работы (прерывистый режим) допустимые значения могут возникать в течение максимум 10% времени каждую минуту

* Пиковая нагрузка (пиковые.) допустимые значения могут возникать максимум 1% в минуту

*** При скоростях ниже указанных рекомендуется обращаться к нашим специалистам.

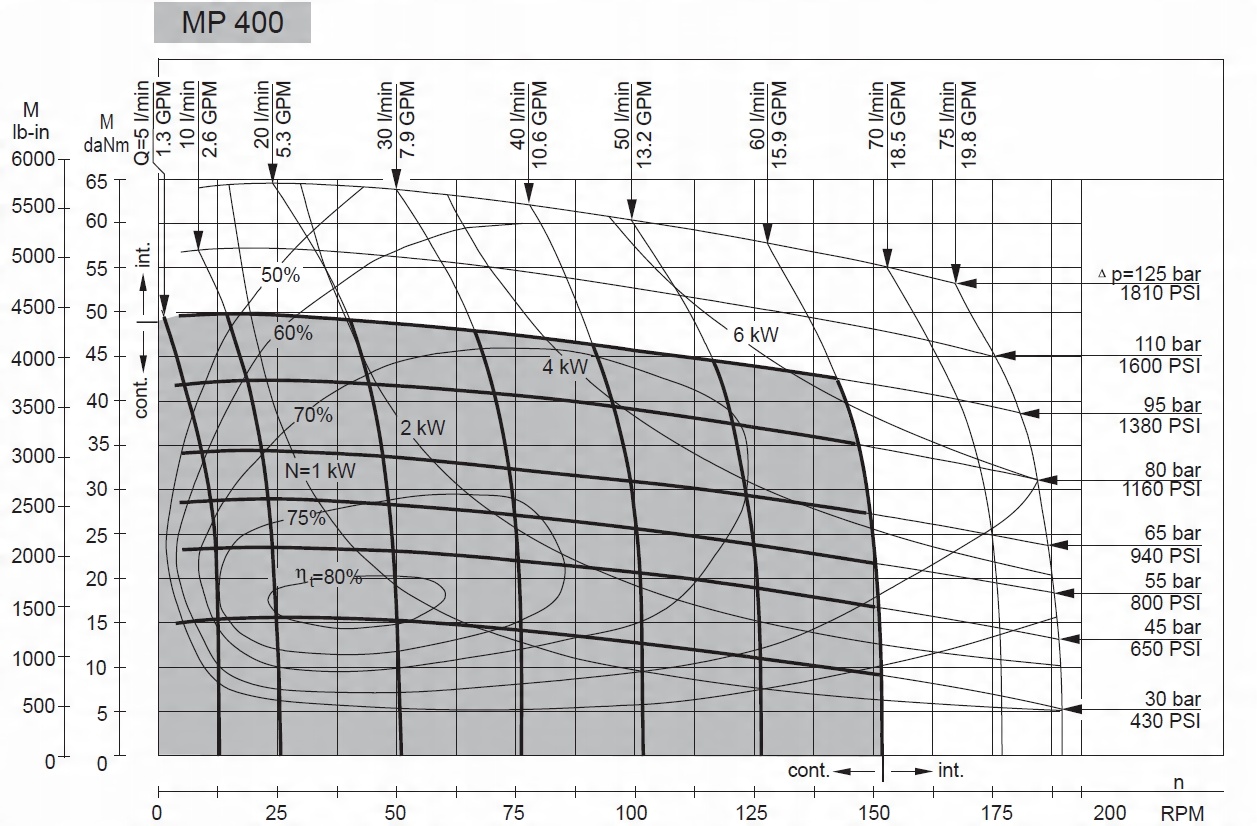

Рядом с ней показана универсальная характеристика объемного двигателя MP 400 CD.

Это график, показывающий зависимость крутящего момента в зависимости от частоты вращения с нанесенными кривые постоянного давления, абсорбции, КПД и мощности.

Данные диаграммы относятся к среднему КПД случайно выбранных двигателей с обратным давлением 5÷10 бар [72,5÷145 PSI] и маслом с вязкость 32 мм²/с [150 SUS] при температуре 50° C [122 F].

Ранее приведен пример чертежа двигателя MP с боковыми портами.

C: 4xM8 — глубина 13 мм [0,51 дюйма]

P (A, B): 2xG1/2 или 2xM22x1,5 – глубина 15 мм [0,59 дюйма]

T: G1 /4 или M14x1,5 — глубина 12 мм [0,47 дюйма] (с крышкой)

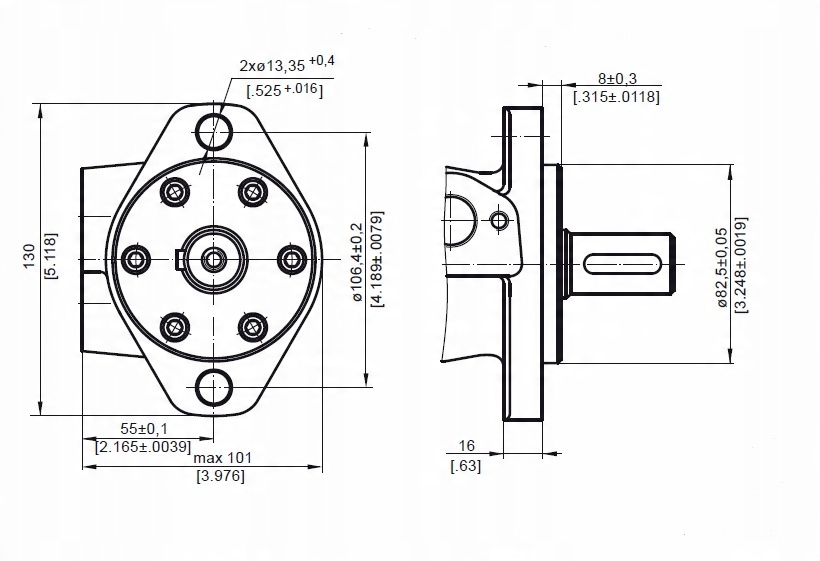

Кроме того, существует способ крепления двигателя MP 400 CD. Двигатель крепится фланцем (фланцем) двумя винтами, овальной формы, стандартной формы.

Двигатели с портами, отличными от дюймовых, доступны только по запросу. У нас на складе есть двигатели с дюймовыми соединениями.

Мы предоставляем экспертные знания в выборе двигателя, подходящего для ваших нужд.
