3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

С КОМПЛЕКТОМ СОЕДИНЕНИЙ С ВЫХОДОМ М16х1,5 и М14х1,5

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.01.030.1614

Применение:

Приспособлен для управления односторонними или двухсторонними цилиндрами . Он имеет выход давления N, необходимый для последовательного соединения или для установки распределителя в качестве другого в существующей системе.

Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

п><р> р>

Технические данные:

• Минимальный расход: 1 л/мин.
• Максимальный расход в комплекте с подключениями: 10 л/мин.
• Управление: односторонние или двухсторонние цилиндры
• Количество секций: 3

• Резьба в корпусе на силовом подвод [П]: G 1/2"
• Резьба в корпусе на обратной [Т]: G 1/2"
• Резьба в корпусе на участке [А/ B]: G 3/8"
• Резьба в корпусе на выходе давления [N]: G 1/2"

Управление и принцип работы:

Каждый рычаг имеет три положения (1 – 0 – 2), подпружинен, автоматически возвращается из рабочего положения в нейтральное пусковое. положение

• Нейтральное положение 0 (рычаг установлен вертикально), шток цилиндра стоит – масло уходит на перелив.
• Рабочее положение 1 (рычаг установлен вперед) диагональное положение), шток цилиндра выдвигается.
• li>
• Рабочее положение 2 (рычаг установлен под углом назад) шток цилиндра втягивается.

Условия эксплуатации:

• Подходит для использования внутри и снаружи помещений.
• Допустимая температура окружающей среды: от -40 C до +60 C li>
• Допустимая температура масла: от -15 C до +80 C.
• Рекомендуемое гидравлическое масло на основе минерального масла, например HL 32, HL 46

• Максимальное давление подачи: 315 бар
• Максимальное обратное давление: 50 бар
• Максимальное давление в секции: 300 бар

Заводская настройка перепускного клапана:

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

• 165 бар при 5 л/мин
• 170 бар при 10 л/мин

Регулировка предохранительного клапана:

Точная комплекты для измерения давления можно найти на других наших аукционах Allegro под названием «Измерительные наборы». Перед запуском рекомендуется проверить и установить соответствующее давление. Возможность саморегулировки, изменение полного оборота на 30 бар.

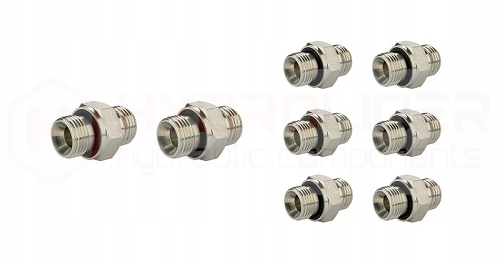

Комплект соединений и соединение со шлангами:

Все соединения, входящие в комплект, имеют уплотнение из NBR, что обеспечивает плотную связь с распределителем. Со стороны гидравлической линии соединения имеют раструб 24°, адаптированный для шлангов с фитингами ДКОЛ, ДКОЛ-90, ДКОЛ-45 с типовым зажимным конусом 24°. Соединение со шлангами не требует дополнительной герметизации.

• Выходная резьба на подаче [П]: М16х1,5
• Выходная резьба на обратке [Т]: М16х1 .5
• Выходная резьба на участке [A/B]: M14x1,5
