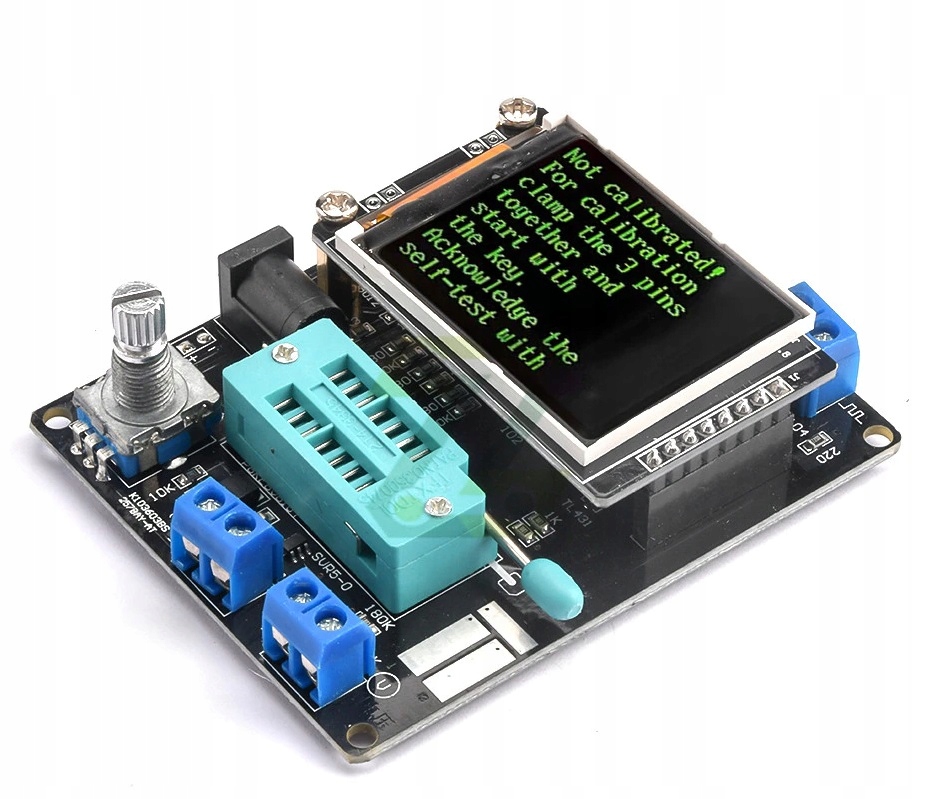

Тестер электронных транзисторов

GM328A LCD (HW-849A)

Тест: диоды, емкостные, частотомеры, напряжение ШИМ, генератор прямоугольных импульсов< /п>

Цифровой ЖК-дисплей, легко читаемый, может отображать данные измерений и графику.

Поворотный переключатель управления, измерение одной кнопкой, простой в использовании.

Основной чип — DIP , что удобно для любителей электроники, чтобы сделать своими руками или обновить основной чип.

Используйте батарею 9 В (не входит в комплект), вы также можете использовать источник питания постоянного тока (6,8–12 В постоянного тока).

Автоматическое отключение, ток отключения составляет всего около 20 нА.

Автоматическое обнаружение NPN и PNP транзисторов, полевых диодов, двойных диодов, тиристоров, тиристоров и автоматическая идентификация проводов подключения транзисторов.

Проверьте коэффициент усиления тока с общим эмиттером NPN и PNP транзисторов, пороговое напряжение базового эмиттера и ток утечки вне коллектора.

Поддерживает 2 измерения сопротивления, отображает положительное и отрицательное напряжение во включенном состоянии.

Максимальное разрешение измерения сопротивления составляет 0,01 Ом, а максимальное измеряемое сопротивление — 50 МОм.

Выводы компонента автоматически проверяются и отображаются на дисплее.

Измерение пороговое напряжение затвора и емкость затвора полевого транзистора.

Для следующего сопротивления 2100 Ом одновременно измерьте его индуктивность, диапазон измерения составляет от 0,01 мГн до 20 Гн.

Может использоваться в качестве генератора сигналов и измерителя частоты: диапазон частот от 1 Гц до 2 МГц, может генерировать сигналы ШИМ 1%-99% (широтно-импульсная модуляция).

Примечание:

Перед измерением емкости конденсатор необходимо разрядить, в противном случае счетчик может быть поврежден.

Спецификация:

Дисплей: ЖК-дисплей 160*128

Источник питания: батарея 1*9 В (не входит в комплект); 6,8–12 В постоянного тока

Ток: около 30 мА

Измерение сопротивления: максимальное. 50 МОм

Разрешающее сопротивление: 0,01 Ом

Измерение емкости: 25 пФ ~ 100 мФ

Разрешение емкости: 1 пФ

Измерение напряжения постоянного тока: вверх до 50 В

Размер экрана: 3,7*3 см/1,45*1,18 дюйма

Размер печатной платы: 7,8*6,2 см/3,1*2,44 дюйма

Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, полевых транзисторов, диодов, двойных диодов, тиристоров, SCR, автоматического определения выводов транзисторов. Может также использоваться в качестве генератора сигналов прямоугольной формы и ШИМ-сигнала.

Особенности:

Цифровой ЖК-дисплей для удобного чтения, может отображать измеренные данные и графику.

Поворотный переключатель управления, ключевое измерение для удобного использования.

Основной чип - DIP, поэтому энтузиастам электроники легко сделать DIY или обновить основной чип.

Используйте батарею 9 В (не входит в комплект), вы также можете использовать источник постоянного тока (6,8–12 В постоянного тока).

Автоматическое отключение, ток отключения составляет всего около 20 нА.

Автоматически обнаруживает транзисторы NPN и PNP, полевые транзисторы, диоды, двойные диод, тиристор, SCR, автоматическая идентификация выводов транзистора.

Проверьте коэффициент усиления по току NPN и PNP транзисторов, пороговое напряжение базового эмиттера с током утечки коллектора.

Поддержка 2 измерений резисторы, показывают их положительное и отрицательное напряжение во включенном состоянии.

Максимальное разрешение измерения сопротивления 0,01 Ом, можно измерять до 50 МОм.

Автоматическое тестирование контактов компонента и отображение на дисплее.

Измерьте пороговое напряжение и емкость затвора полевого транзистора.

Для следующего резистора сопротивлением 2100 Ом при измерении его индуктивности диапазон измерения составляет от 0,01 мГн до 20 Гн.

Может использоваться в качестве генератора сигналов и измерителя частоты: диапазон частот от 1 Гц до 2 МГц, может генерировать сигналы ШИМ (широтно-импульсной модуляции) от 1% до 99%.

Примечание:

Перед при измерении емкости конденсатор необходимо разряжать, иначе велика вероятность повреждения счетчика.

Технические данные:

Дисплей: ЖК-дисплей 160*128

Источник питания: батарея 1*9 В (не входит в комплект); 6,8–12 В постоянного тока

Ток: прибл. 30 мА

Измерение сопротивления: Макс. 50 МОм

Разрешение сопротивления: 0,01 Ом

Измерение емкости: 25 пФ ~ 100 мФ

Разрешение емкости: 1 пФ

Измерение напряжения постоянного тока: до 50 В

Размер экрана: 3,7*3 см/1,45*1,18 дюйма

Размер печатной платы: 7,8*6,2 см/3,1*2,44 дюйма

Вес продукта: 66 г/ 2,3 унции

Вес упаковки: 69 г/2,45 унции

Список упаковки:

1 * Электронный датчик

Руководство пользователя на английском языке:
