Тестер электронных транзисторов

GM328A LCD

Тест: диоды, емкостная частота, напряжение, ШИМ-метр, генератор прямоугольных сигналов

Новый тестер транзисторов GM328 GM328A LCR Диодный емкостный измеритель напряжения и частоты ESR ШИМ DIY Kit Зарядка через USB C

Четкий цифровой ЖК-дисплей, может отображать данные измерений и графику.

Поворотный переключатель управления, измерение с помощью кнопки.

Длительно нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты от 1Гц до более 1МГц. Когда измеренная частота ниже 25 кГц, период отображения

Генератор прямоугольных импульсов, есть много частот прямоугольных импульсов на выбор, кнопка тестирования вращения влево или вправо для переключения различных частот прямоугольных импульсов, нажмите и удерживайте тест кнопка для выхода из генератора прямоугольных импульсов

Генератор импульсов, левая или правая кнопка тестирования для регулировки коэффициента заполнения импульса от 1% до 99%. Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсов.

Используйте интерфейс питания типа C 5 В для питания, клиенты также могут припаять интерфейс батареи 9 В к питанию.

Автоматическое отключение, ток выключения только около 20 нА.

Примечание. Перед проверкой конденсатора сначала разрядите его

, а затем вставьте его в тестовое гнездо для измерения.

в противном случае он может повредить тестер микроконтроллера.

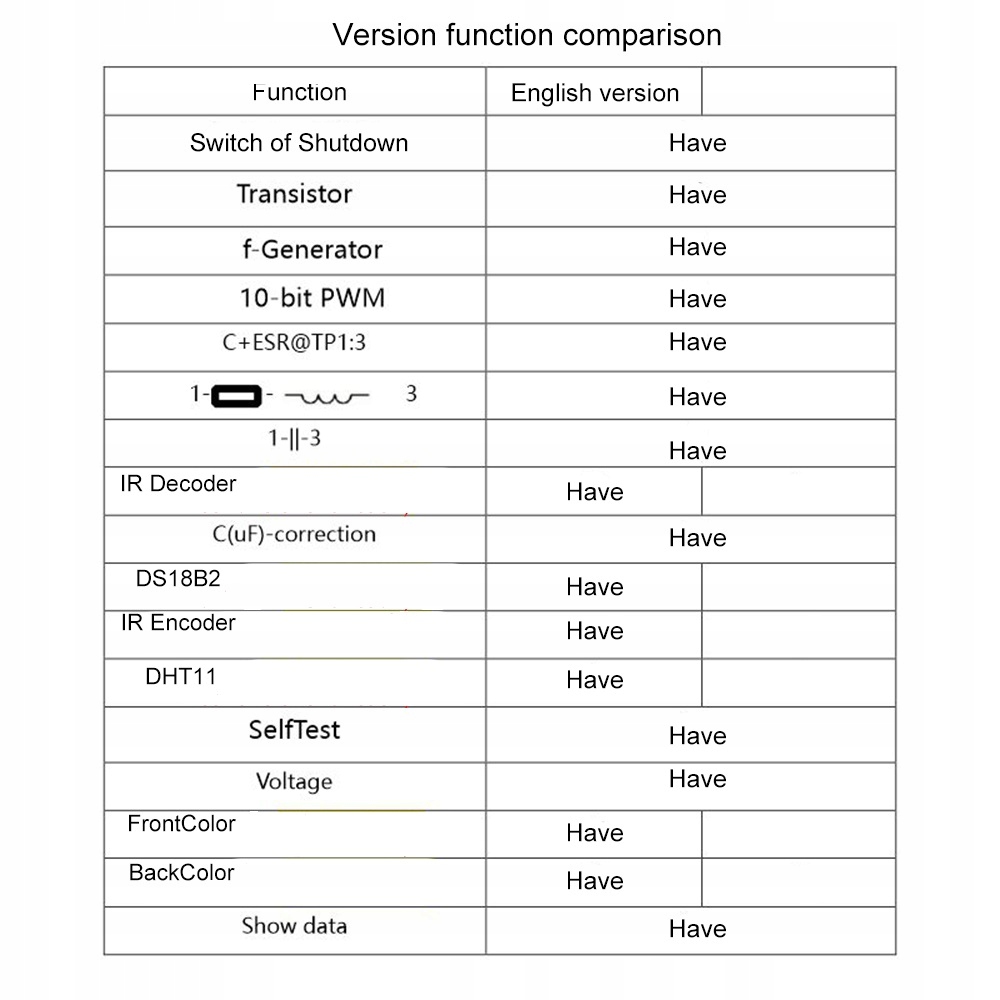

Спецификация:

Входное напряжение: 5 В постоянного тока, USB тип C.

Рабочее напряжение: около 30 мА.

Тестер электронных транзисторов

Тестер управляется поворотной ручкой переключателя.

Поворотная ручка может выполнять в общей сложности 6 операций: короткое нажатие, длительное нажатие, вращение влево, вращение вправо, нажатие и удержание кнопки. вращение влево, нажмите и удерживайте вращение вправо.

Коротко нажмите один раз в выключенном состоянии, чтобы включить питание и начать тест.

После завершения теста, если устройство отсутствует обнаружен. Длительно нажмите переключатель или левый и правый поворотные переключатели, чтобы войти в функциональное меню. После входа в функциональное меню левый или правый поворотный переключатель можно использовать для выбора пунктов меню вверх и вниз. Чтобы ввести определенный элемент функции, кратковременно нажмите переключатель один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

Калибровка:

Калибровка тестера используется для устранения собственной ошибки компоненты, что делает окончательные результаты испытаний более точными. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

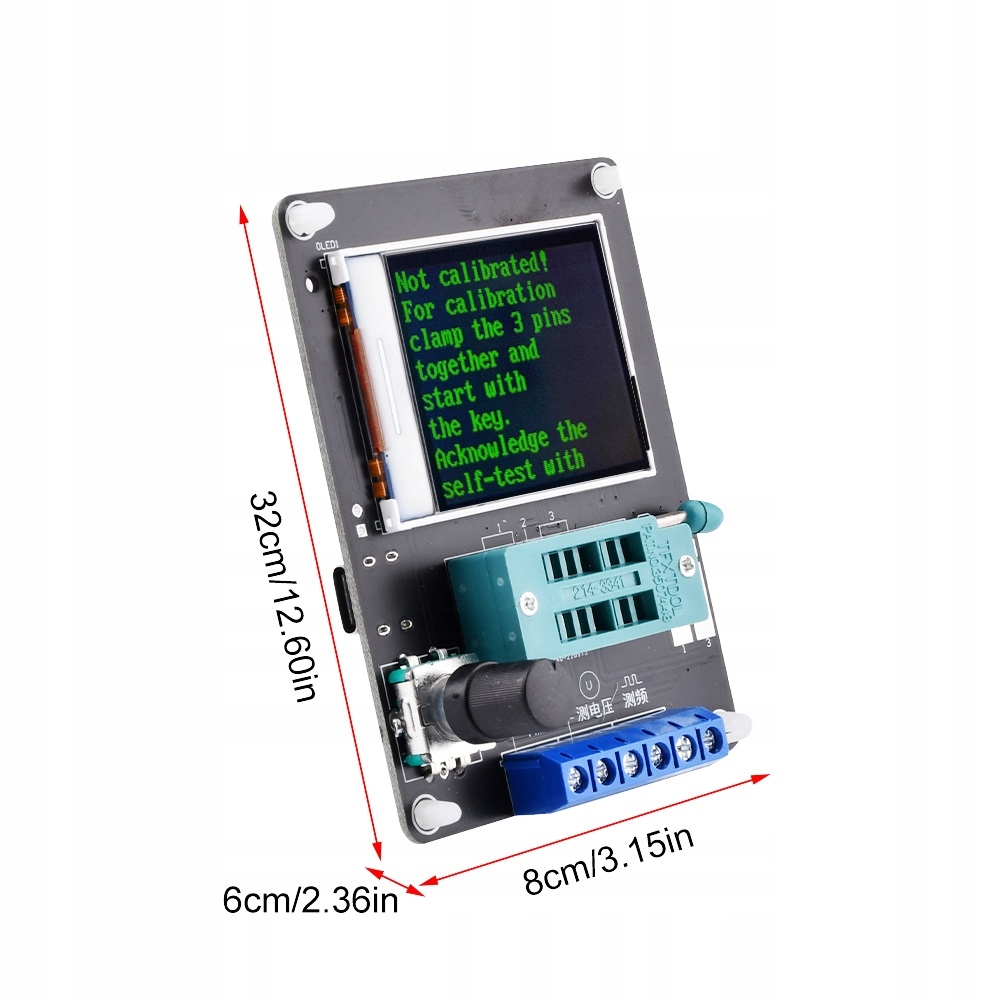

Метод быстрой калибровки: замкните три контрольные точки TP1, TP2 и TP3 проводами, затем нажмите кнопку тестирования и одновременно наблюдайте за экраном. . Цвет экрана изменится на белые символы на черном фоне. После сообщения "Режим самотестирования..?" Появится сообщение: нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки, если появится сообщение «Режим самотестирования..?» Появится 2 секунды, если на часах нет кнопки, будет выполнен обычный процесс проверки и, наконец, отобразится значение сопротивления закороченных проводов TP1, TP2, TP3. Как только вы войдете в процесс быстрой калибровки, на экране появятся некоторые данные, оставьте их в покое. Подождите, пока на экране не появится мигающая строка.

После «изоляции датчиков!» снимите провода короткого замыкания ТР1, ТР2 и ТР3. Быстрая калибровка завершена, пока на экране не появится надпись «Test End». При первой калибровке используйте метод полной калибровки.

Полную калибровку необходимо ввести из функционального меню и подготовить еще один конденсатор емкостью 220 нф. Полнофункциональная калибровка выполняет более комплексный процесс калибровки, который занимает больше времени. После входа в функциональное меню поверните кнопку тестирования к пункту меню «Самотестирование», затем нажмите кнопку тестирования, чтобы войти в полнофункциональный процесс калибровки, при этом строка «Короткие щупы!» будет мигать! Он сначала появляется на экране, в это время, как и при быстрой калибровке, замкните провода накоротко три контрольные точки и дождитесь начала процесса калибровки. Когда мигает строка «Изолировать зонды!» на экране появится сообщение, удалите закороченные провода между тремя контрольными точками и продолжайте ждать процесса калибровки. Когда будет выведена строка «1-| |-3 > 100нф», установите подготовленные конденсаторы емкостью 220нф в контрольные точки TP1 и TP3. Подождите, пока на экране не появится надпись «тест завершен», процесс полной калибровки функций будет завершен.
